Трансмиссия (2/2) — HITACHI ZW120

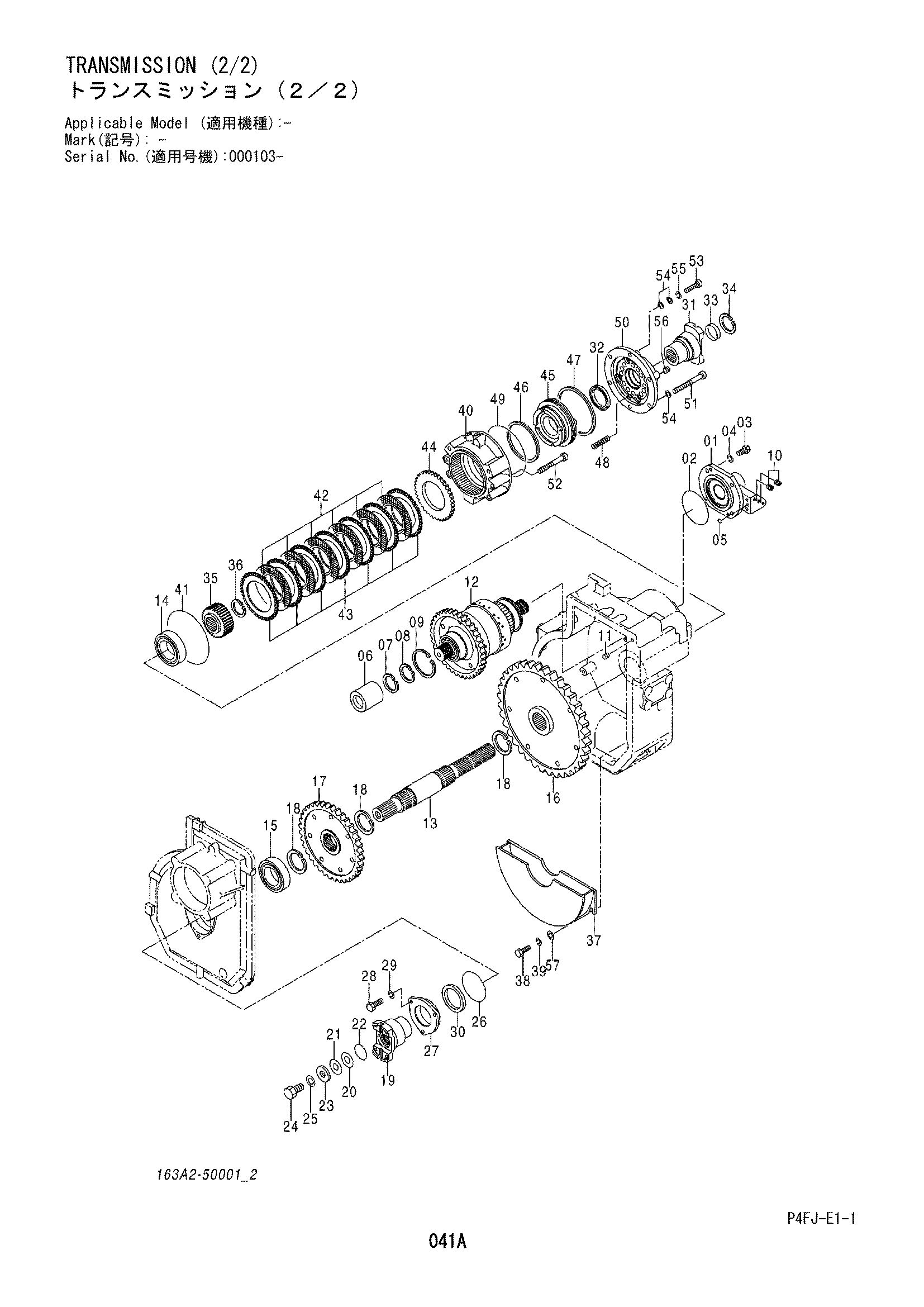

Заводская схема «Трансмиссия (2/2)» для HITACHI ZW120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 163B2-50001 | Трансмиссия | 1 | |
| 01 | 16193-42032 | * Крышка | 1 |
| 02 | 03310-01150 | * O кольцо | 1 |
| 03 | 01116-10030 | * Болт | 4 |
| 04 | 02010-00010 | * Шайба | 4 |
| 05 | 03300-00100 | * O кольцо | 3 |
| 06 | 16393-42431 | * Втулка привод | 1 |
| 08 | 02100-00038 | * Кольцо стопорный | 1 |
| 09 | 02110-00080 | * Кольцо стопорный | 1 |
| 10 | 24047-92101 | * Пробка | 2 |
| 11 | 14813-82331 | * Пробка | 1 |
| 12 | 16193-40321 | * Муфта | 1 |
| 13 | 16193-43921 | * Вал | 1 |
| 14 | 03001-06308 | * Подшипник | 1 |
| 15 | 03007-06308 | * Подшипник | 1 |
| 16 | 16193-43931 | * Шестерня | 1 |
| 17 | 16393-42411 | * Шестерня | 1 |
| 18 | 02100-00050 | * Кольцо стопорный | 3 |
| 19 | 16393-42031 | * Фланец | 1 |
| 20 | 16193-43651 | * Регулировочная шайба 0.1mm | 1 |
| 21 | 16193-43661 | * Регулировочная шайба 0.2mm | 5 |
| 22 | 16193-43121 | * O кольцо | 1 |
| 23 | 16393-42231 | * Шайба | 1 |
| 24 | 01106-16040 | * Болт | 1 |
| 25 | 190A3-02051 | * Шайба | 1 |
| 26 | 03310-00950 | * O кольцо | 1 |
| 27 | 16193-43951 | * Фиксатор уплотнение | 1 |
| 28 | 01116-10030 | * Болт | 3 |
| 29 | 02010-00010 | * Шайба | 3 |
| 30 | 16193-43301 | * Уплотнение масляный | 1 |
| 31 | 16393-42441 | * Фланец | 1 |
| 32 | 16193-44141 | * Уплотнение масляный | 1 |
| 33 | 10050-12511 | * Пробка | 1 |
| 34 | 02110-00052 | * Кольцо стопорный | 1 |
| 35 | 16193-44101 | * HUB дисковый | 1 |
| 36 | 02100-00040 | * Кольцо стопорный | 1 |
| 37 | 16193-43961 | * Баффле масляный | 1 |
| 38 | 01110-10020 | * Болт | 2 |
| 39 | 02010-00010 | * Шайба | 2 |
| 40 | 1035222 | * Корпус тормоз | 1 |
| 41 | 03310-01450 | * O кольцо | 1 |
| 42 | 16422-52801 | * Дисковый | 6 |
| 43 | 16382-54221 | * Дисковый наружный | 7 |
| 44 | 16422-52811 | * Пластина концевой | 1 |
| 45 | 2054998 | * Поршень | 1 |
| 46 | 16422-52832 | * D кольцо | 1 |
| 47 | 16772-53012 | * D кольцо | 1 |
| 48 | 16772-52411 | * Пружина | 12 |
| 49 | 03310-01550 | * O кольцо | 1 |
| 50 | 2054999 | * Колпачок | 1 |
| 51 | 01116-10105 | * Болт | 4 |
| 52 | 01171-10080 | * Болт | 2 |
| 53 | 01110-10040 | * Болт | 2 |
| 54 | 02000-00010 | * Шайба | 8 |
| 55 | 02010-00010 | * Шайба | 2 |
| 56 | 14813-82341 | * Пробка | 4 |
| 57 | 02000-00010 | * Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
