LIF рукоять (2)(SLA) — HITACHI ZW120

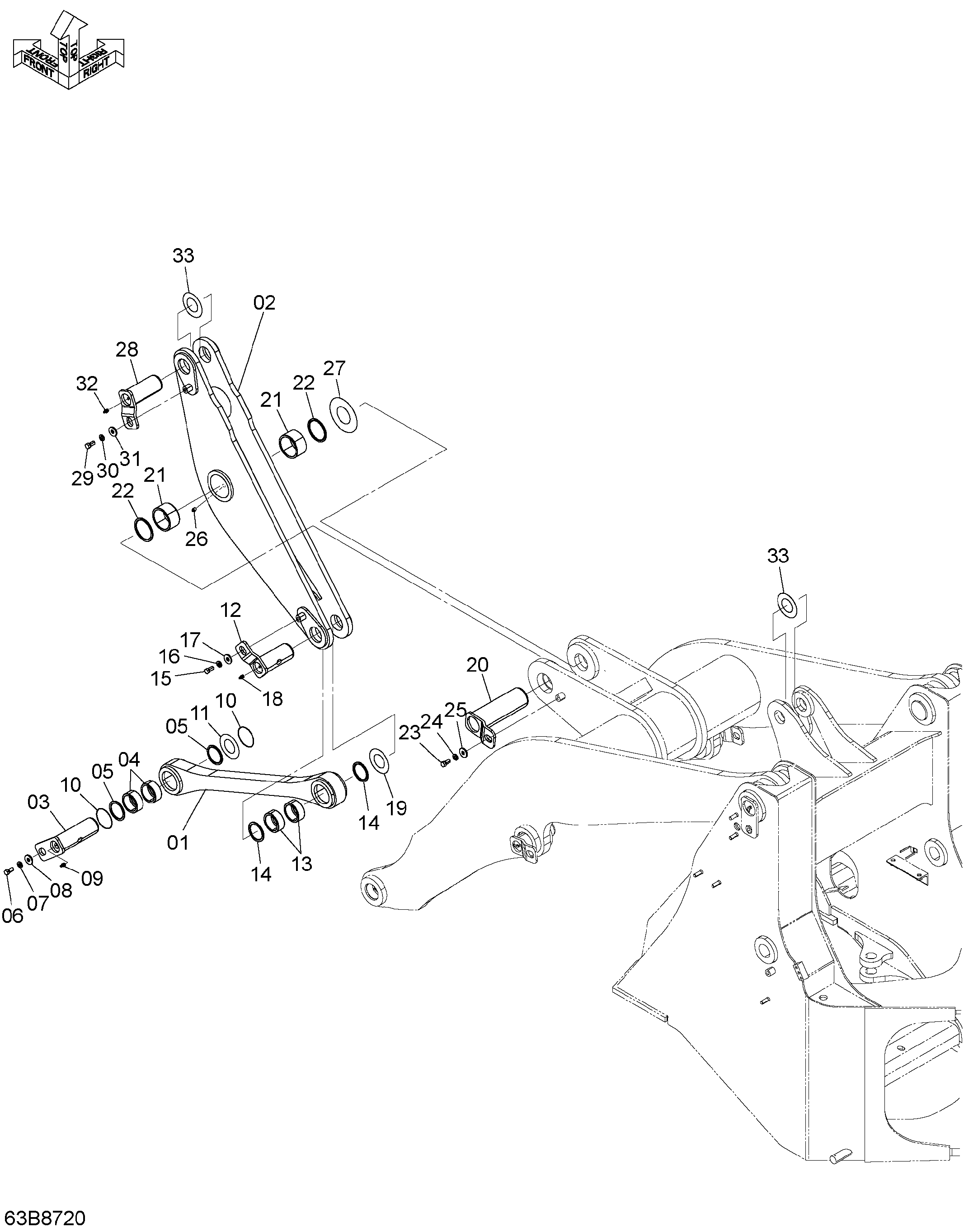

Заводская схема «LIF рукоять (2)(SLA)» для HITACHI ZW120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 26418-72131 | Пусхрод | 1 |
| 02 | 263B8-72091 | Беллкранк | 1 |
| 03 | 26418-72061 | Палец | 1 |
| 04 | HL4642627 | Втулка | 2 |
| 05 | 26388-72311 | Уплотнение пыль | 2 |
| 06 | 01116-12025 | Болт | 1 |
| 07 | 02011-00012 | Шайба | 1 |
| 08 | 26096-42351 | Шайба | 1 |
| 09 | 04901-00100 | Смазка штуцер | 1 |
| 10 | 26418-72161 | Уплотнительное кольцо | 2 |
| 11 | 26508-72281 | Проставка 2.3mm | 1 |
| 12 | 26418-72081 | Палец | 1 |
| 13 | HL4642627 | Втулка | 2 |
| 14 | 26388-72311 | Уплотнение пыль | 2 |
| 15 | 01116-12025 | Болт | 1 |
| 16 | 02011-00012 | Шайба | 1 |
| 17 | 26096-42351 | Шайба | 1 |
| 18 | 04901-00100 | Смазка штуцер | 1 |
| 19 | 26508-72281 | Проставка 2.3mm | 1 |
| 20 | 26418-72111 | Палец | 1 |
| 21 | HL4642600 | Втулка | 2 |
| 22 | 56097-75211 | Уплотнение пыль | 2 |
| 23 | 01110-16030 | Болт | 1 |
| 24 | 02010-00016 | Шайба | 1 |
| 25 | 26608-72321 | Шайба | 1 |
| 26 | 04901-00100 | Смазка штуцер | 1 |
| 27 | 26608-72351 | Проставка 2.3mm | 1 |
| 28 | 26418-72081 | Палец | 1 |
| 29 | 01116-12025 | Болт | 1 |
| 30 | 02011-00012 | Шайба | 1 |
| 31 | 26096-42351 | Шайба | 1 |
| 32 | 04901-00100 | Смазка штуцер | 1 |
| 33 | 26508-72281 | Проставка 2.3mm | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
