Топливные трубопроводы — HITACHI ZW120

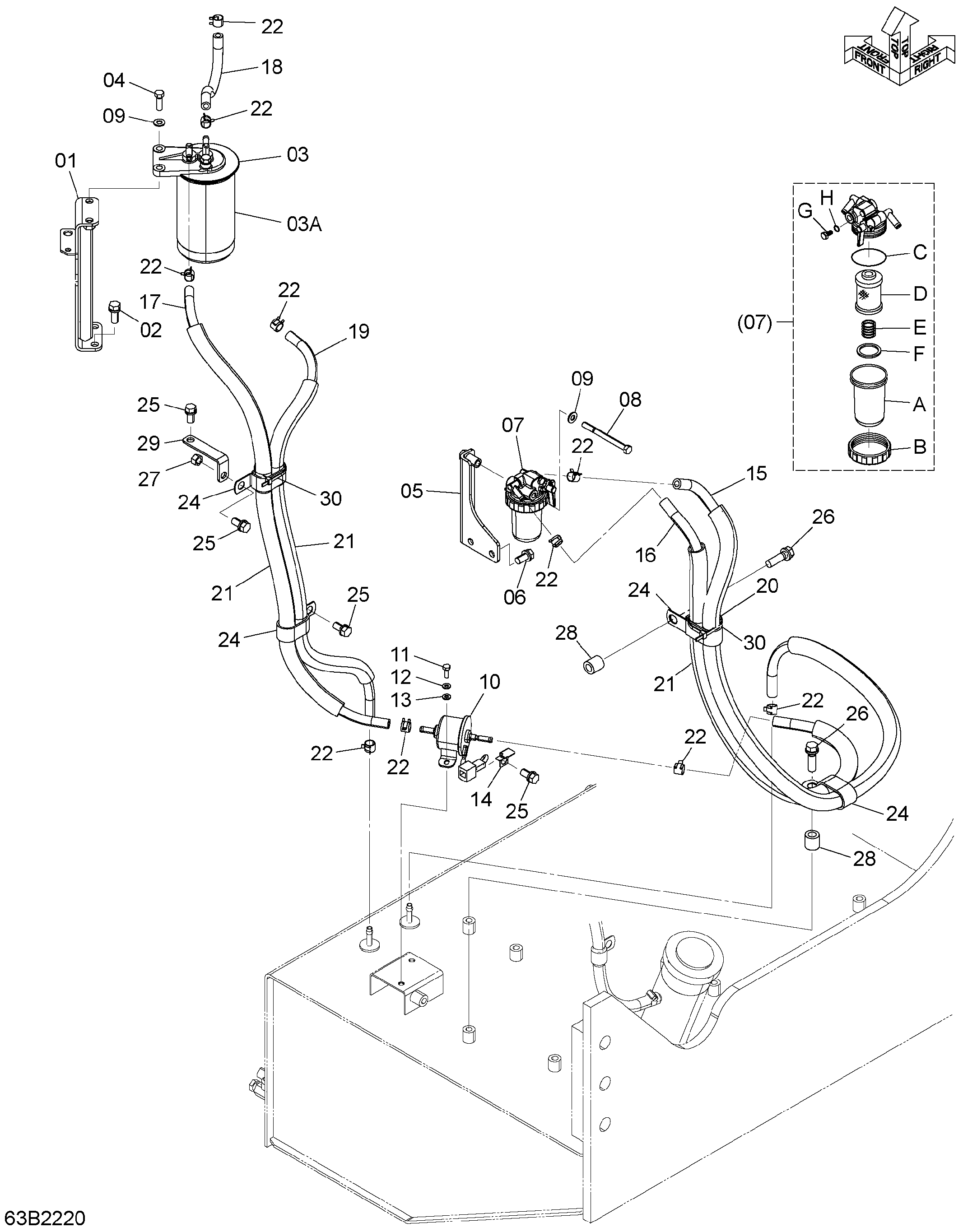

Заводская схема «Топливные трубопроводы» для HITACHI ZW120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263A2-22001 | Кронштейн | 1 |
| 02 | 01183-10025 | Болт | 2 |
| 03 | 263A2-22111 | Фильтр топливный | 1 |
| 03A | 263A2-27001 | Фильтр топливный | 1 |
| 04 | 01100-08025 | Болт | 2 |
| 05 | 263A2-22011 | Кронштейн | 1 |
| 06 | 01183-10020 | Болт | 2 |
| 07 | 301061-21110 | Сепаратор водяной | 1 |
| 07A | 62J061-98110 | Зажим фильтр | 1 |
| 07B | 62J061-98120 | Кольцо ретаининг | 1 |
| 07C | 62J061-98130 | Уплотнительное кольцо | 1 |
| 07D | 62J061-98140 | Элемент | 1 |
| 07E | 62J061-98150 | Пружина | 1 |
| 07F | 62H061-98130 | Поплавок | 1 |
| 07G | 62J061-98160 | Винт воздушный сапун | 1 |
| 07H | 62J061-98170 | Уплотнительное кольцо | 1 |
| 08 | 01100-08090 | Болт | 1 |
| 09 | 02000-00008 | Шайба | 3 |
| 10 | 263A2-42531 | Насос топливный | 1 |
| 11 | 01100-06020 | Болт | 2 |
| 12 | 02010-00006 | Шайба | 2 |
| 13 | 02000-00006 | Шайба | 2 |
| 14 | HL4257159 | Кронштейн | 1 |
| 15 | 263B2-22011 | Шланг | 1 |
| 16 | 263A2-22031 | Шланг | 1 |
| 17 | 263A2-22041 | Шланг | 1 |
| 18 | 263A2-22051 | Шланг | 1 |
| 19 | 263A2-22061 | Шланг | 1 |
| 20 | 04762-19100 | Трубка корругате | 1 |
| 21 | 04762-19065 | Трубка корругате | 3 |
| 22 | 04914-00013 | Зажим | 10 |
| 24 | HL4192034 | Зажим | 4 |
| 25 | 01183-10020 | Болт | 4 |
| 26 | 01183-10035 | Болт | 2 |
| 27 | 01401-00010 | Гайка | 1 |
| 28 | 26555-42141 | Втулка | 2 |
| 29 | 26612-42081 | Кронштейн | 1 |
| 30 | 04913-11200 | Инсхулокк | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
