Отопитель трубопроводы — HITACHI ZW120

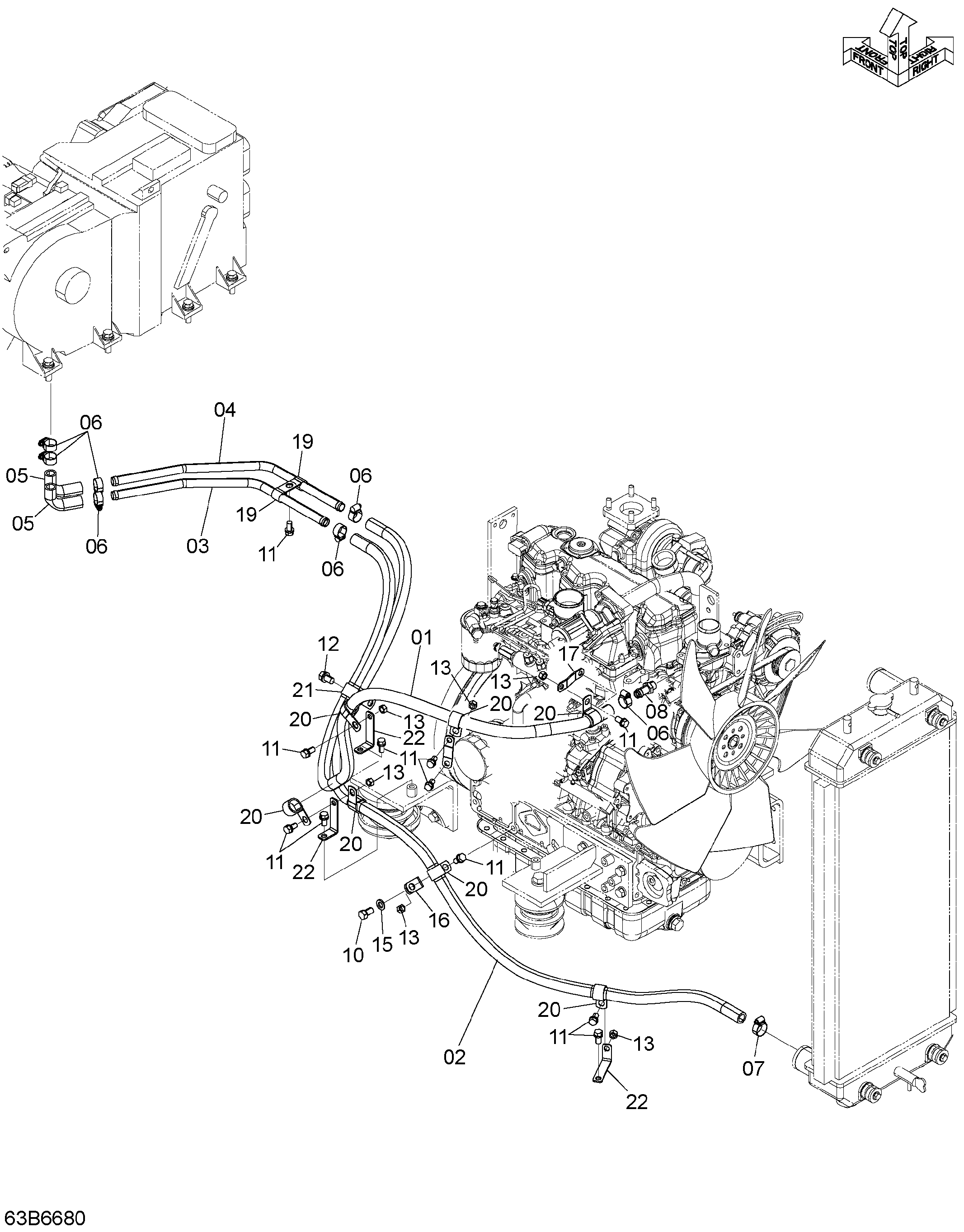

Заводская схема «Отопитель трубопроводы» для HITACHI ZW120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G6-72091 | Шланг | 1 |
| 02 | 263F6-72031 | Шланг | 1 |
| 03 | 263A6-62101 | Трубка | 1 |
| 04 | 263A6-62111 | Трубка | 1 |
| 05 | 26756-75771 | Шланг | 2 |
| 06 | 24067-62261 | Зажим | 7 |
| 07 | 24067-62271 | Зажим | 1 |
| 08 | 26426-73471 | Штуцер | 1 |
| 10 | 01100-12020 | Болт | 1 |
| 11 | 01183-10020 | Болт | 12 |
| 12 | 01183-12020 | Болт | 1 |
| 13 | 01401-00010 | Гайка | 6 |
| 15 | 02010-00012 | Шайба | 1 |
| 16 | 263F2-42711 | Кронштейн | 1 |
| 17 | 263A6-62131 | Пластина | 2 |
| 19 | HL4190253 | Зажим | 2 |
| 20 | HL4190263 | Зажим | 7 |
| 21 | HL4192034 | Зажим | 1 |
| 22 | 26612-42081 | Кронштейн | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
