Коромысло рукоять вал — HITACHI ZW120

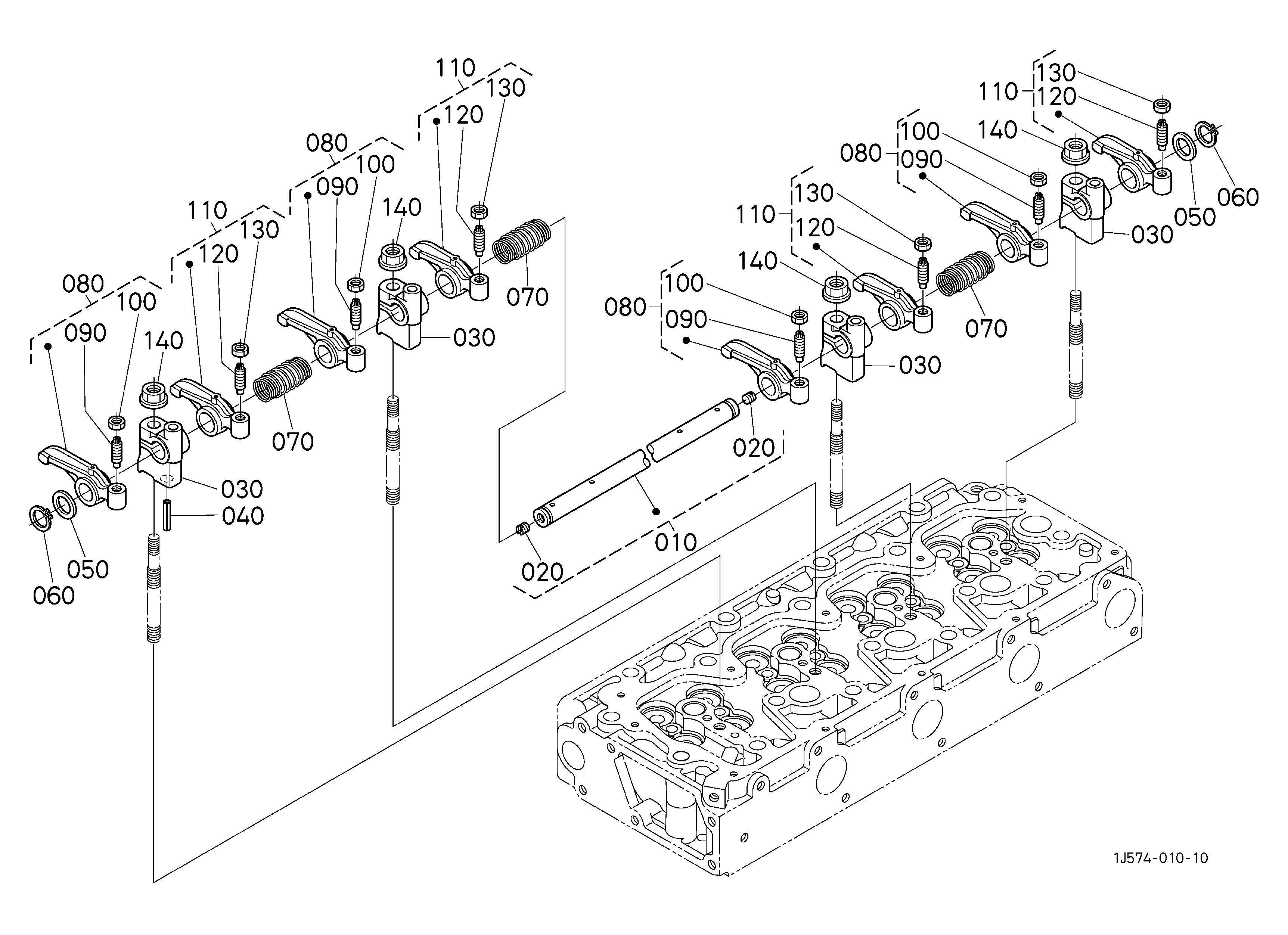

Заводская схема «Коромысло рукоять вал» для HITACHI ZW120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | KBT1C02014050 | В сборе вал, р-арм | 1 |
| 020 | KBT0341050808 | Винт, комплект | 2 |
| 030 | KBT1J57414350 | Кронштейн, коромысло рукоять | 4 |
| 040 | KBT0541100528 | Палец, пружина | 1 |
| 050 | KBT1C01014430 | Шайба | 2 |
| 060 | KBT0461200160 | CIR зажим, екстернал | 2 |
| 070 | KBT1C02014310 | Пружина, коромысло рукоять | 3 |
| 080 | KBT1C02014020 | В сборе коромысло рукоять, IN. | 4 |
| 090 | KBT1552114230 | Винт, регулировочный | 4 |
| 100 | KBT1502114240 | Гайка | 4 |
| 110 | KBT1C02014150 | В сборе коромысло рукоять, EXH. | 4 |
| 120 | KBT1552114230 | Винт, регулировочный | 4 |
| 130 | KBT1502114240 | Гайка | 4 |
| 140 | KBT0277150100 | Гайка, фланец | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
