Тормоз система — HITACHI ZW120

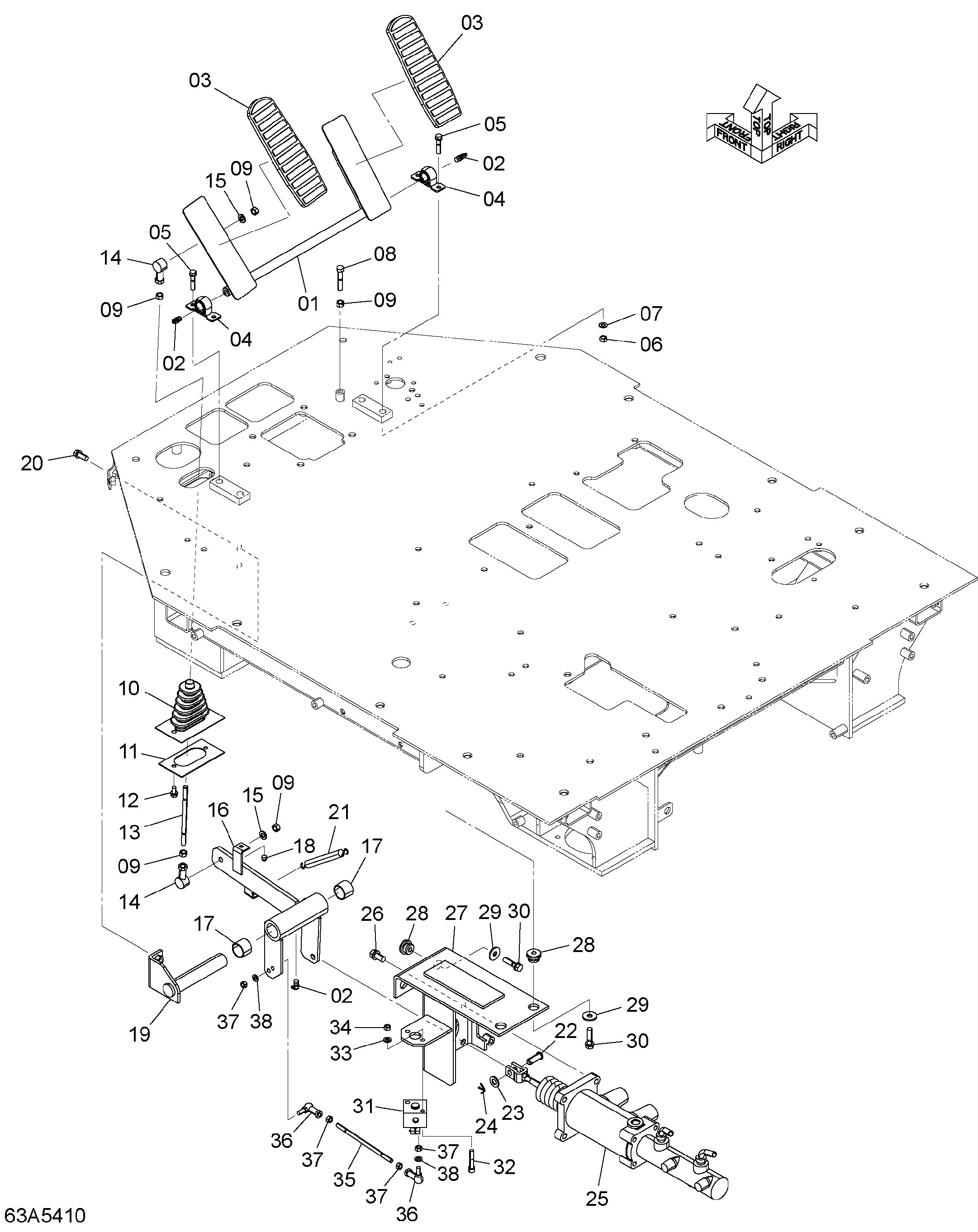

Заводская схема «Тормоз система» для HITACHI ZW120. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	263E5-42031	Педаль тормоз	1
02	04901-00160	Смазка штуцер	3
03	26405-42211	Крышка педаль	2
04	26405-42201	Пиллов блок	2
05	01183-08040	Болт	4
06	01400-00008	Гайка	2
07	02000-00008	Шайба	2
08	01110-10050	Болт	1
09	01401-00010	Гайка	5
10	26507-42021	Защитный чехол	1
11	263E5-42041	Пластина	1
12	01183-08016	Болт	2
13	26405-42051	Шток	1
14	26601-12031	Тяга шарик	2
15	02010-00010	Шайба	2
16	263A5-42152	Беллкранк	1
17	26265-42031	Втулка	2
18	23235-40091	Резиновый ограничитель	1
19	263B5-42022	Палец в сборе	1
20	01183-10025	Болт	2
21	26405-42041	Пружина обратный	1
22	02262-12035	Палец	1
23	02000-00012	Шайба	1
24	02200-25025	Палец коттер	1
25	26195-42571	Клапан тормоз	1
26	01183-12025	Болт	4
27	263A5-42141	Кронштейн	1
28	26407-32001	Резиновый крепление	4
29	26606-52721	Шайба	4
30	01183-10040	Болт	4
31	301256-00140	Клапан инкхинг	1
32	01172-08045	Болт	2
33	02011-00008	Шайба	2
34	01400-50008	Гайка	2
35	263A5-42161	Шток	1
36	24357-42091	Шарик тяга	2
37	01400-00008	Гайка	4
38	02010-00008	Шайба	2

Для точного подбора сообщите каталожный номер, модель HITACHI ZW120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
