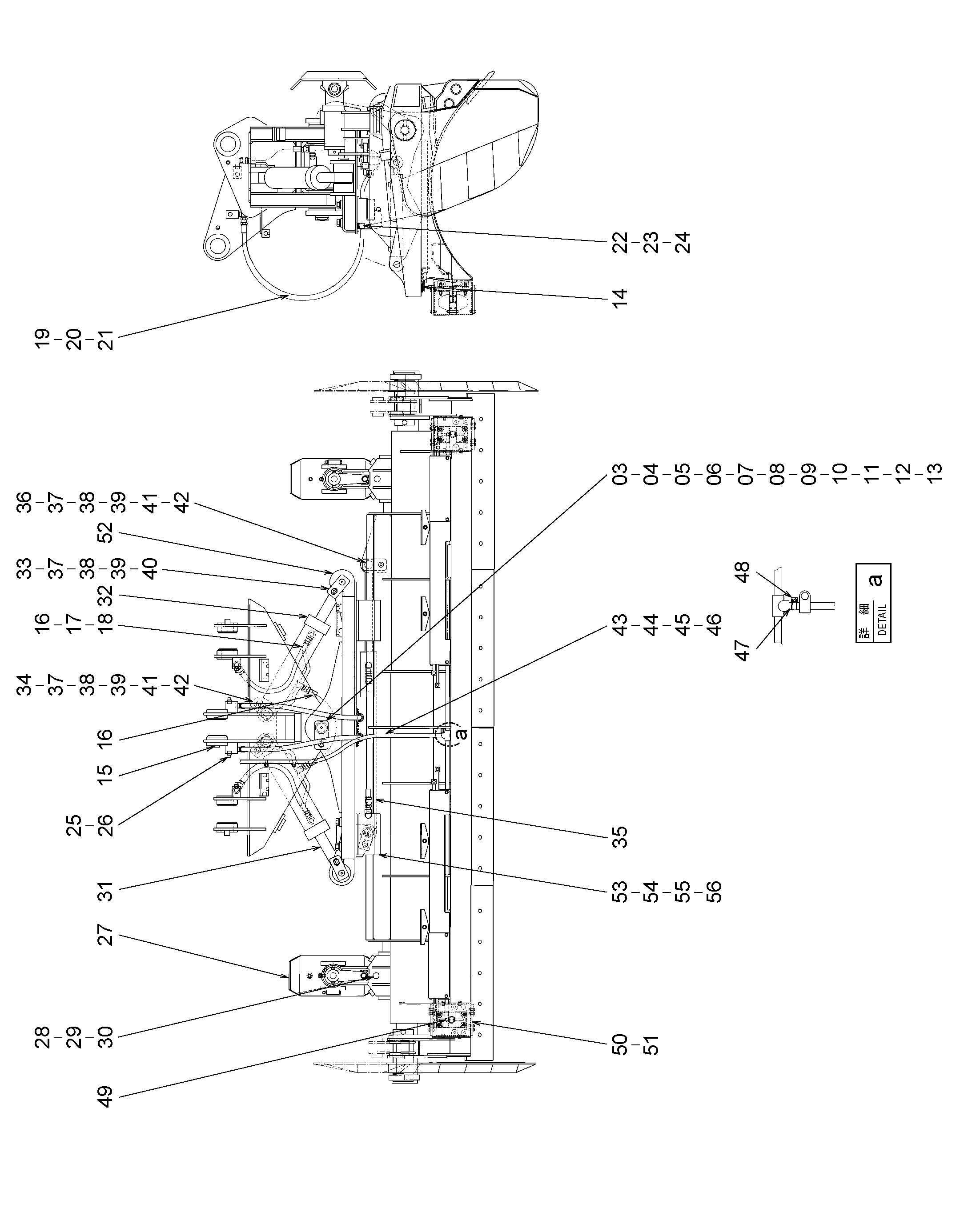

Боковой скольжение поворотный плуг (1/2)(2) — HITACHI ZW100

Заводская схема «Боковой скольжение поворотный плуг (1/2)(2)» для HITACHI ZW100. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	56190-79501	Боковой скольжение поворотный плуг
03	56383-01081	Палец в сборе	1
04	01116-12025	Болт	2
05	02010-00012	Шайба	2
06	26096-42351	Шайба	2
07	04901-00100	Смазка ниппель	2
08	56480-62111	Палец в сборе	1
09	56480-62141	Втулка	1
10	01116-10110	Болт	1
11	02010-00010	Шайба	1
12	01401-00010	Гайка	1
13	56480-62131	Регулировочная шайба	1
14	56480-59631	Трубка в сборе	4
15	56190-79811	Водило	1
16	56383-02091	Шланг	4
17	29817-62521	Угловой штуцер 90	2
18	24067-67011	Свивел соединение	2
19	04137-00404	Ниппель	2
20	21967-62461	Угловой штуцер	2
21	56503-20241	Шланг	2
22	563C0-63281	Хомут	2
23	02010-00010	Шайба	4
24	01110-10016	Болт	4
25	04000-00400	Пробка	8
26	04000-00200	Пулг	4
27	56383-01021	Башмак в сборе	2
28	02200-08050	Разрезной палец	2
29	02000-00030	Шайба	2
30	56311-65901	Палец	2
31	56383-02041	Гидроцилиндр	1
32	56383-02051	Гидроцилиндр	1
33	56383-01071	Палец в сборе	2
34	56383-01061	50 Палец	2
35	56383-22011	Гидроцилиндр	1
36	56383-22001	40 Палец	2
37	01116-12025	Болт	6
38	26096-42351	Шайба	6
39	02010-00012	Шайба	6
40	04901-00100	Смазка ниппель	2
41	04901-00190	Смазка ниппель	4
42	25389-12831	Втулка	4
43	58491-65961	Проводка в сборе	1
44	HL4190253	Зажим	3
45	01110-10016	Болт	3
46	02010-00010	Шайба	3
47	56383-02311	Резиновая прокладка	1
48	04911-00016	Зажим шланг	1
49	56383-02321	Резиновая прокладка	2
50	01183-10025	Болт, шайба	8
51	02000-00010	Шайба	8
52	56383-21041	Кронштейн направляющая	1
53	58231-62851	Направляющая	4
54	01116-20130	Болт	16
55	02010-00020	Шайба	16
56	26323-02001	Шайба	16

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
