Электрооборудование (схуттер) — HITACHI ZW100

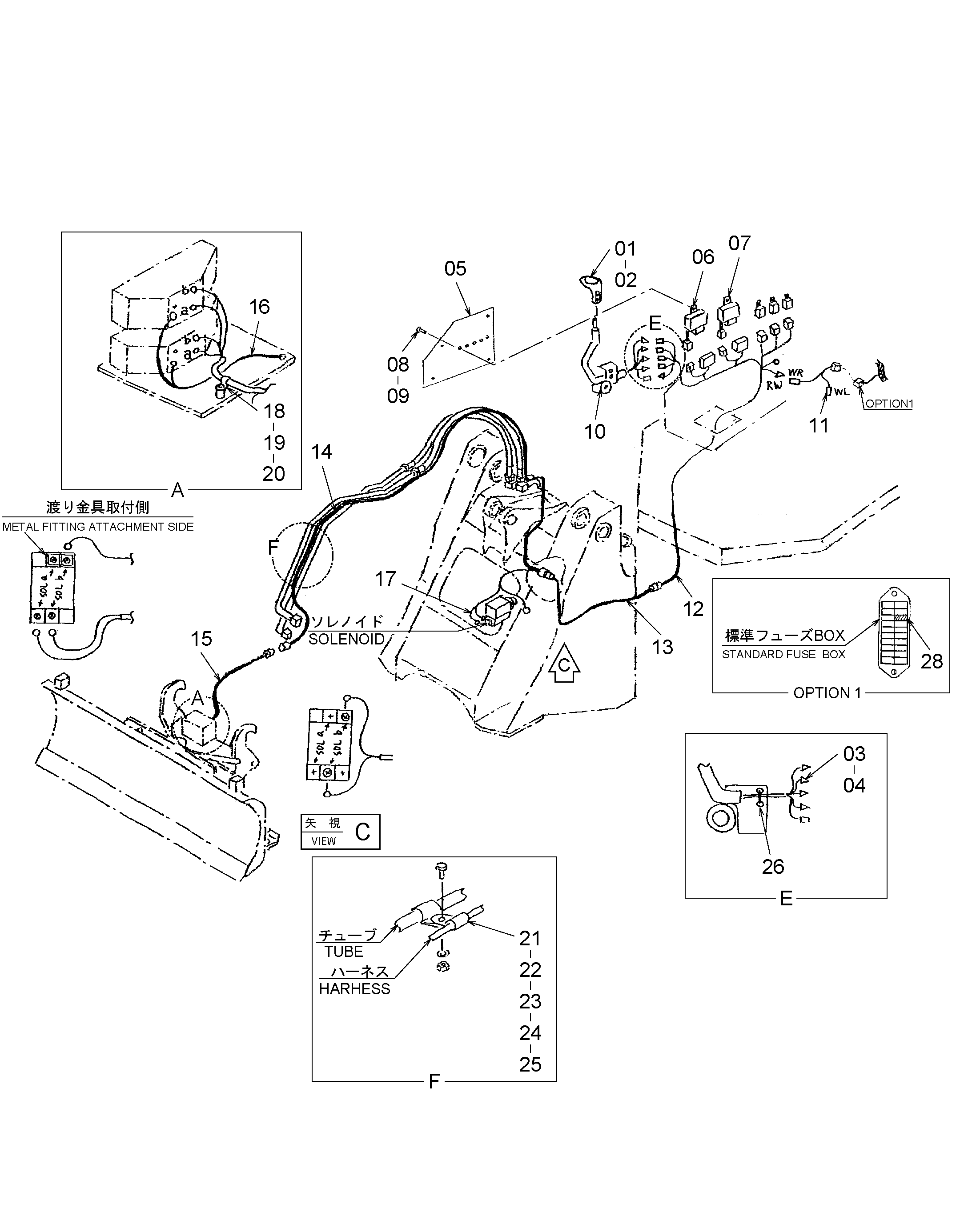

Заводская схема «Электрооборудование (схуттер)» для HITACHI ZW100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 563F0-63921 | NOB выключатель | 1 |
| 02 | 01033-06012 | Винт | 2 |
| 03 | 22622-42501 | Рекептакле | 1 |
| 04 | 22622-42661 | Клемма | 4 |
| 05 | 71004-63032 | Крышка | 1 |
| 06 | 563F0-63931 | Реле блок | 2 |
| 07 | H4414207 | Реле | 3 |
| 08 | 01033-06020 | Винт | 5 |
| 09 | 01400-00006 | Гайка | 5 |
| 10 | 70306-39072 | Рычаг управление | 1 |
| 11 | 71004-63031 | Жгут проводов | 1 |
| 12 | 56480-60741 | Жгут проводов | 1 |
| 13 | 70023-86068 | Жгут проводов | 1 |
| 14 | 70306-39075 | Жгут проводов | 1 |
| 15 | 70023-86067 | Жгут проводов | 1 |
| 16 | 563F0-64221 | Жгут проводов | 1 |
| 17 | 29128-25141 | Колпачок корн | 3 |
| 18 | 26602-42051 | Зажим | 1 |
| 19 | 01110-10020 | Болт | 1 |
| 20 | 02010-00010 | Шайба | 1 |
| 21 | 26602-42071 | Зажим | 8 |
| 22 | 26602-42951 | Зажим | 8 |
| 23 | 01183-10025 | Болт, шайба | 8 |
| 24 | 02000-00010 | Шайба | 8 |
| 25 | 01401-00010 | Гайка | 8 |
| 26 | 04913-11200 | Ленточный зажим | 20 |
| 27 | 24922-42031 | Зажим | 10 |
| 28 | 26192-42431 | Предохранитель (15A) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
