Боковой схуттер гидроцилиндр — HITACHI ZW100

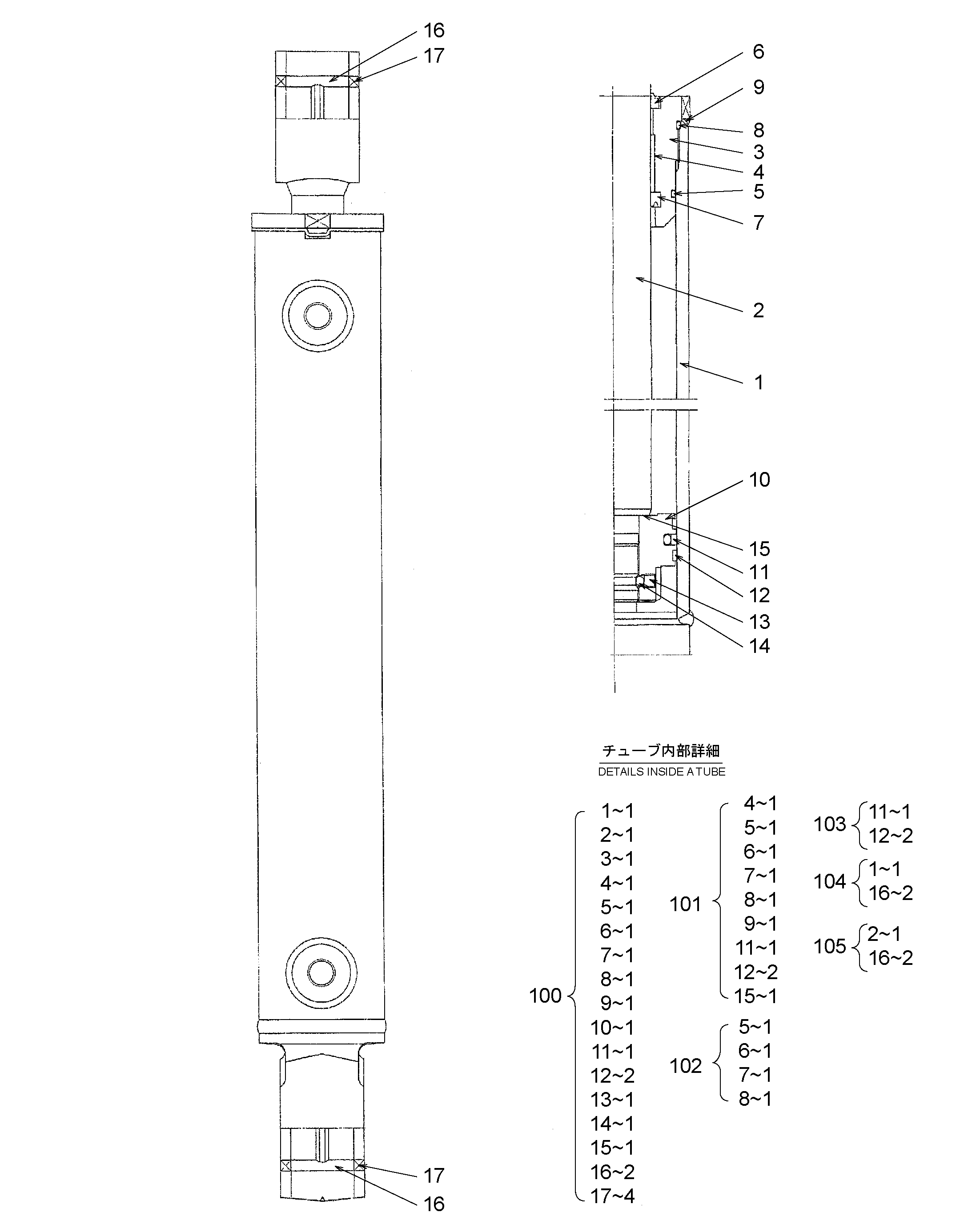

Заводская схема «Боковой схуттер гидроцилиндр» для HITACHI ZW100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | R-30737-83101 | Гидроцилиндр трубка | 1 |
| 2 | 26064-57011 | Поршень шток | 1 |
| 3 | 26054-57021 | Головка блока цилиндров | 1 |
| 4 | 26054-57031 | Втулка | 1 |
| 5 | 26054-57041 | У-ринг | 1 |
| 6 | 26054-57051 | Стеклоочиститель кольцо | 1 |
| 7 | 03320-00440 | Уплотнительное кольцо | 1 |
| 8 | 03310-00500 | Уплотнительное кольцо | 1 |
| 9 | 21779-57271 | Блокировка шайба | 1 |
| 10 | 26054-57061 | Поршень | 1 |
| 11 | 21779-57301 | Уплотнение кольцо | 1 |
| 12 | 21779-57311 | Скольжение кольцо | 2 |
| 13 | 21788-57161 | Винт комплект | 1 |
| 14 | 21779-57331 | Стальной шарик | 1 |
| 15 | 21779-57281 | Регулировочная шайба | 1 |
| 16 | 36054-57071 | Палец втулка | 2 |
| 17 | 26054-57081 | Стеклоочиститель кольцо | 4 |
| 100 | 56511-63001 | Боковой схуттер гидроцилиндр в сборе | 1 |
| 101 | 26054-57091 | Репаир комплект | 1 |
| 102 | 26054-57121 | Репаир комплект | 1 |
| 103 | 26054-57131 | Репаир комплект | 1 |
| 104 | 8-30508-00124 | Трубка комплект | 1 |
| 105 | 26064-57031 | Поршень комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
