Схуттер трубопроводы (2/2) — HITACHI ZW100

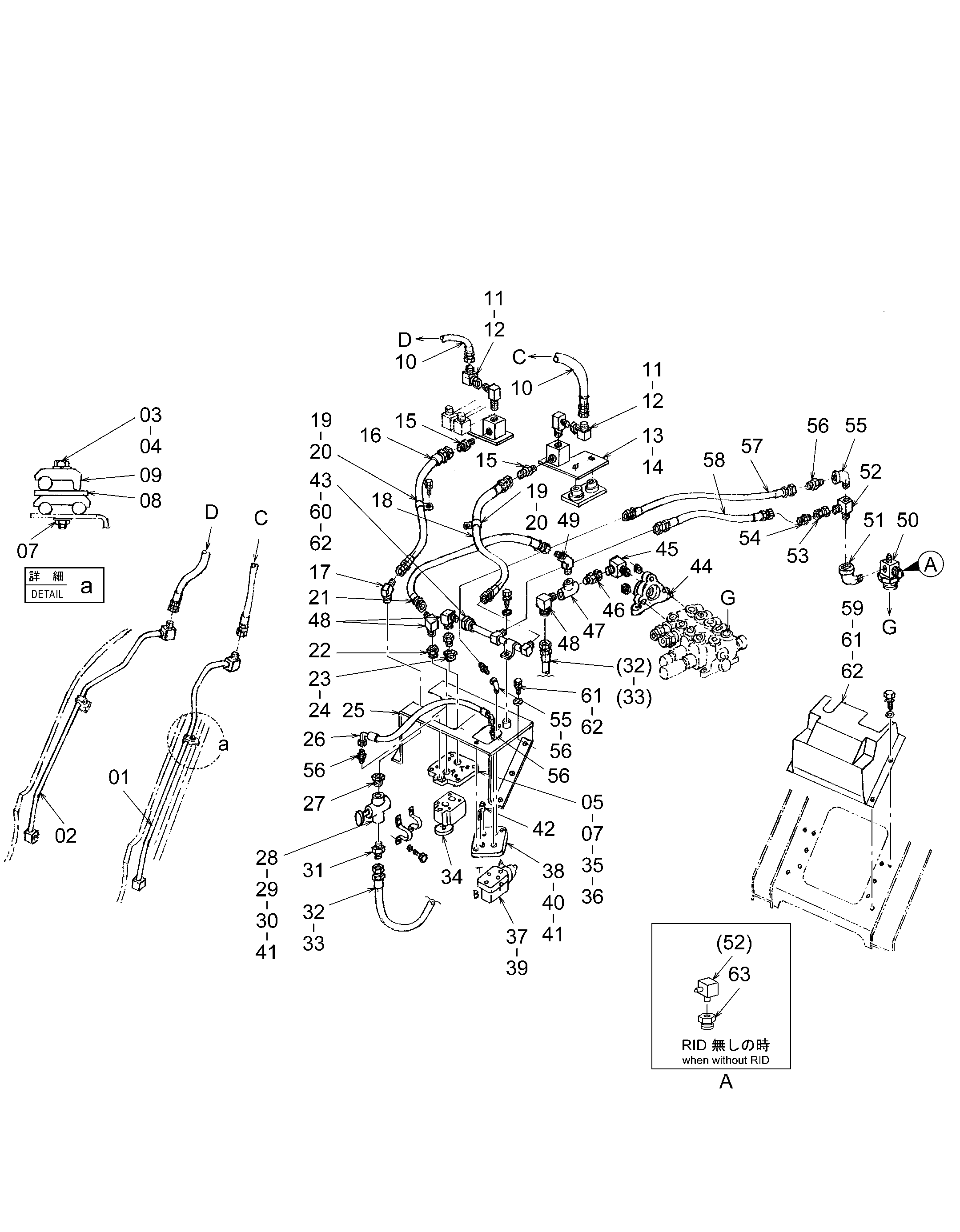

Заводская схема «Схуттер трубопроводы (2/2)» для HITACHI ZW100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 71004-63011 | Трубка в сборе (LH) | 1 |
| 02 | 71004-63012 | Трубка в сборе (RH) | 1 |
| 03 | 01110-12090 | Болт | 2 |
| 04 | 01110-12100 | Болт | 4 |
| 05 | 01401-00012 | Гайка | 4 |
| 07 | 02010-00012 | Шайба | 10 |
| 08 | 71004-63015 | Пластина | 6 |
| 09 | HL4190125 | Хомут | 6 |
| 10 | 04481-04090 | Шланг | 2 |
| 11 | 21777-93001 | Угловой штуцер 90' | 2 |
| 12 | 21967-62461 | Угловой штуцер | 2 |
| 13 | 71004-63016 | Кронштейн в сборе (LH) | 1 |
| 14 | 71004-63017 | Кронштейн в сборе (RH) | 1 |
| 15 | 04137-00404 | Ниппель | 2 |
| 16 | 04481-04060 | Шланг | 1 |
| 17 | 29067-68541 | Угловой штуцер | 1 |
| 18 | 70208-53036 | Шланг | 1 |
| 19 | 26752-42681 | Зажим | 2 |
| 20 | 01183-10016 | Болт, шайба | 2 |
| 21 | 70208-53037 | Шланг | 1 |
| 22 | 24047-92461 | Ниппель | 1 |
| 23 | 24047-92471 | Втулка | 1 |
| 24 | 24047-92441 | Втулка | 1 |
| 25 | 70208-53022 | Кронштейн | 1 |
| 26 | 79822-24141 | Шланг | 1 |
| 27 | 24047-92411 | Втулка | 1 |
| 28 | 56511-63081 | Клапан | 1 |
| 29 | 79522-60053 | Кронштейн | 2 |
| 30 | 01100-08012 | Болт | 4 |
| 31 | 04137-00606 | Ниппель | 1 |
| 32 | 04481-06070 | Шланг | 1 |
| 33 | 04760-29070 | Защитный кожух | 1 |
| 34 | 56511-63061 | Клапан | 1 |
| 35 | 56511-63071 | Дополнительный пластина | 1 |
| 36 | 01171-12050 | Болт | 4 |
| 37 | 56511-63031 | Клапан электромагнитный | 1 |
| 38 | 56511-63051 | Дополнительный пластина | 1 |
| 39 | 01170-05045 | Болт | 4 |
| 40 | 01170-08020 | Болт | 2 |
| 41 | 02010-00008 | Шайба | 6 |
| 42 | 04000-00200 | Пробка | 2 |
| 43 | 56190-77021 | Трубка в сборе | 1 |
| 44 | 56421-63351 | Выпускной секция | 1 |
| 45 | 04150-20606 | Угловой штуцер | 1 |
| 46 | 04138-00606 | Штуцер унион | 1 |
| 47 | 24047-92841 | Тройник | 1 |
| 48 | 21967-62471 | Угловой штуцер | 3 |
| 49 | 29067-68551 | Ниппель | 1 |
| 50 | 71004-63023 | Тройник | 1 |
| 51 | 04112-00404 | Угловой штуцер | 1 |
| 52 | 70208-53033 | Угловой штуцер | 1 |
| 53 | 04139-00404 | Унион | 1 |
| 54 | 25787-82021 | Ниппель | 1 |
| 55 | 04112-00202 | Угловой штуцер | 2 |
| 56 | 04137-00202 | Ниппель | 4 |
| 57 | 04461-02045 | Шланг | 1 |
| 58 | 04461-06038 | Шланг | 1 |
| 59 | 71004-63024 | Крышка передний | 1 |
| 60 | 01183-10020 | Болт, шайба | 1 |
| 61 | 01183-10030 | Болт, шайба | 10 |
| 62 | 02000-00010 | Шайба | 11 |
| 63 | HL4223519 | Пробка унион | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
