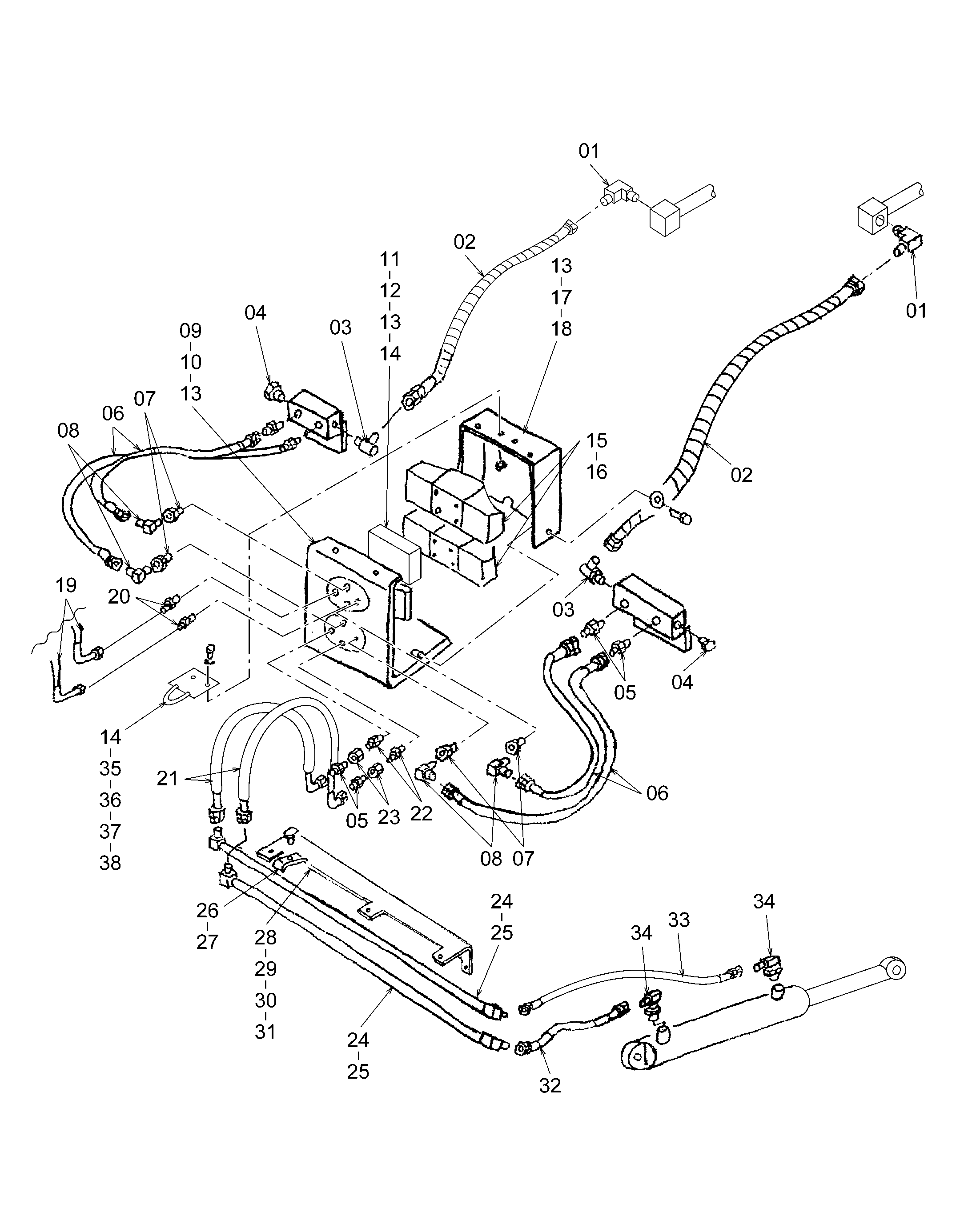

Схуттер трубопроводы (1/2) — HITACHI ZW100
Заводская схема «Схуттер трубопроводы (1/2)» для HITACHI ZW100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 21967-62461 | Угловой штуцер | 2 |
| 02 | 56190-78181 | Шланг | 2 |
| 03 | 24067-67011 | Свивел соединение | 2 |
| 04 | 04000-00400 | Пробка | 2 |
| 05 | 04137-00202 | Ниппель | 6 |
| 06 | 56190-79981 | Шланг в сборе | 4 |
| 07 | 24047-92371 | Втулка | 4 |
| 08 | 21967-62441 | Угловой штуцер | 4 |
| 09 | 56190-80001 | Кронштейн | 1 |
| 10 | 01110-10025 | Болт | 4 |
| 11 | 56511-63041 | Дополнительный пластина | 2 |
| 12 | 01171-10045 | Болт | 8 |
| 13 | 02010-00010 | Шайба | 18 |
| 14 | 01401-00010 | Гайка | 10 |
| 15 | 56511-63021 | Клапан электромагнитный | 2 |
| 16 | 01170-06040 | Болт | 8 |
| 17 | 56480-58451 | Крышка | 1 |
| 18 | 01110-10020 | Болт | 6 |
| 19 | 56190-79991 | Шланг в сборе | 2 |
| 20 | 201C7-69251 | Ниппель | 2 |
| 21 | 56190-80021 | Шланг в сборе | 2 |
| 22 | 24047-92211 | Ниппель | 2 |
| 23 | 24047-92721 | Разъём | 2 |
| 24 | 56190-76981 | Трубка в сборе (LH) | 2 |
| 25 | 56190-76991 | Трубка в сборе (RH) | 2 |
| 26 | 24067-62141 | Хомут | 6 |
| 27 | 01183-08035 | Болт, шайба | 6 |
| 28 | 56190-80501 | Крышка (LH) | 1 |
| 29 | 56190-80511 | Крышка (RH) | 1 |
| 30 | 01100-08020 | Болт | 12 |
| 31 | 02010-00008 | Шайба | 12 |
| 32 | 56480-58381 | Шланг в сборе | 2 |
| 33 | 563F0-63121 | Шланг | 2 |
| 34 | 04150-20202 | Угловой штуцер | 4 |
| 35 | 56190-80011 | Кронштейн | 1 |
| 36 | 01183-10030 | Болт, шайба | 2 |
| 37 | 02000-00010 | Шайба | 4 |
| 38 | 04913-11200 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
