Боковой схуттер — HITACHI ZW100

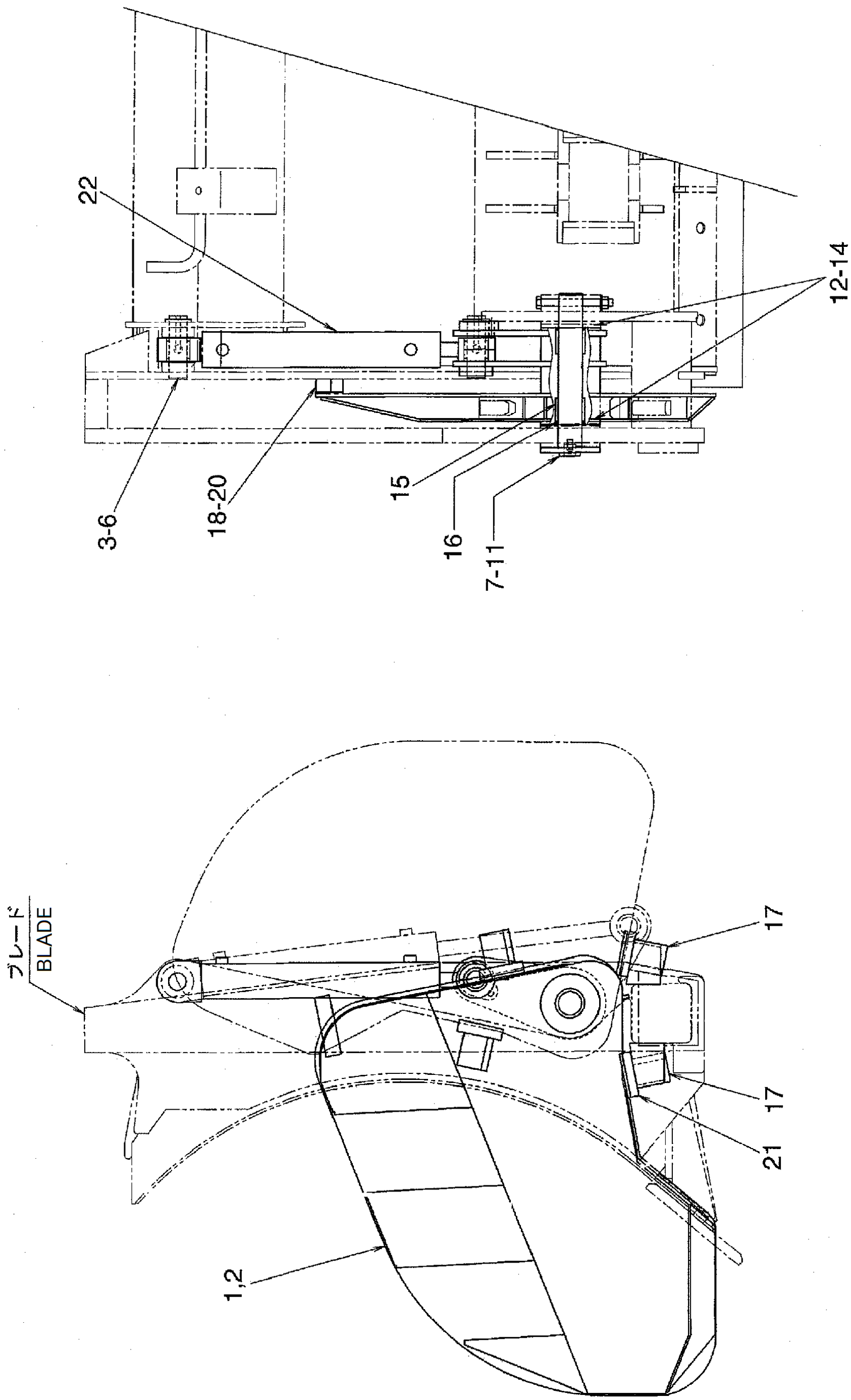

Заводская схема «Боковой схуттер» для HITACHI ZW100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56480-58573 | Боковой схуттер (левый) | 1 |
| 2 | 56480-58583 | Боковой схуттер (правый) | 1 |
| 3 | 26064-52041 | Палец | 4 |
| 4 | 01116-10020 | Болт | 4 |
| 5 | 02011-00010 | Шайба | 4 |
| 6 | 04901-00190 | Смазка штуцер | 4 |
| 7 | 56560-58511 | Палец | 2 |
| 8 | 01116-12120 | Болт | 2 |
| 9 | 01401-10012 | Гайка | 2 |
| 10 | 04901-00100 | Смазка штуцер | 2 |
| 11 | 02000-00012 | Шайба | 2 |
| 12 | 56560-58531 | Регулировочная шайба | 4 |
| 13 | 56560-58541 | Регулировочная шайба | 4 |
| 14 | 56560-58551 | Регулировочная шайба | 4 |
| 15 | 26068-72101 | Втулка | 4 |
| 16 | 26098-72221 | Пылезащитное уплотнение | 4 |
| 17 | 563F0-63251 | Ограничитель | 4 |
| 18 | 563F0-63371 | Пластина | 2 |
| 19 | 563F0-63381 | Пластина | 2 |
| 20 | 563F0-63391 | Пластина | 2 |
| 21 | 56560-58501 | Ограничитель | 4 |
| 22 | 56511-63001 | Гидроцилиндр | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
