Головка освещение — HITACHI ZW100-G

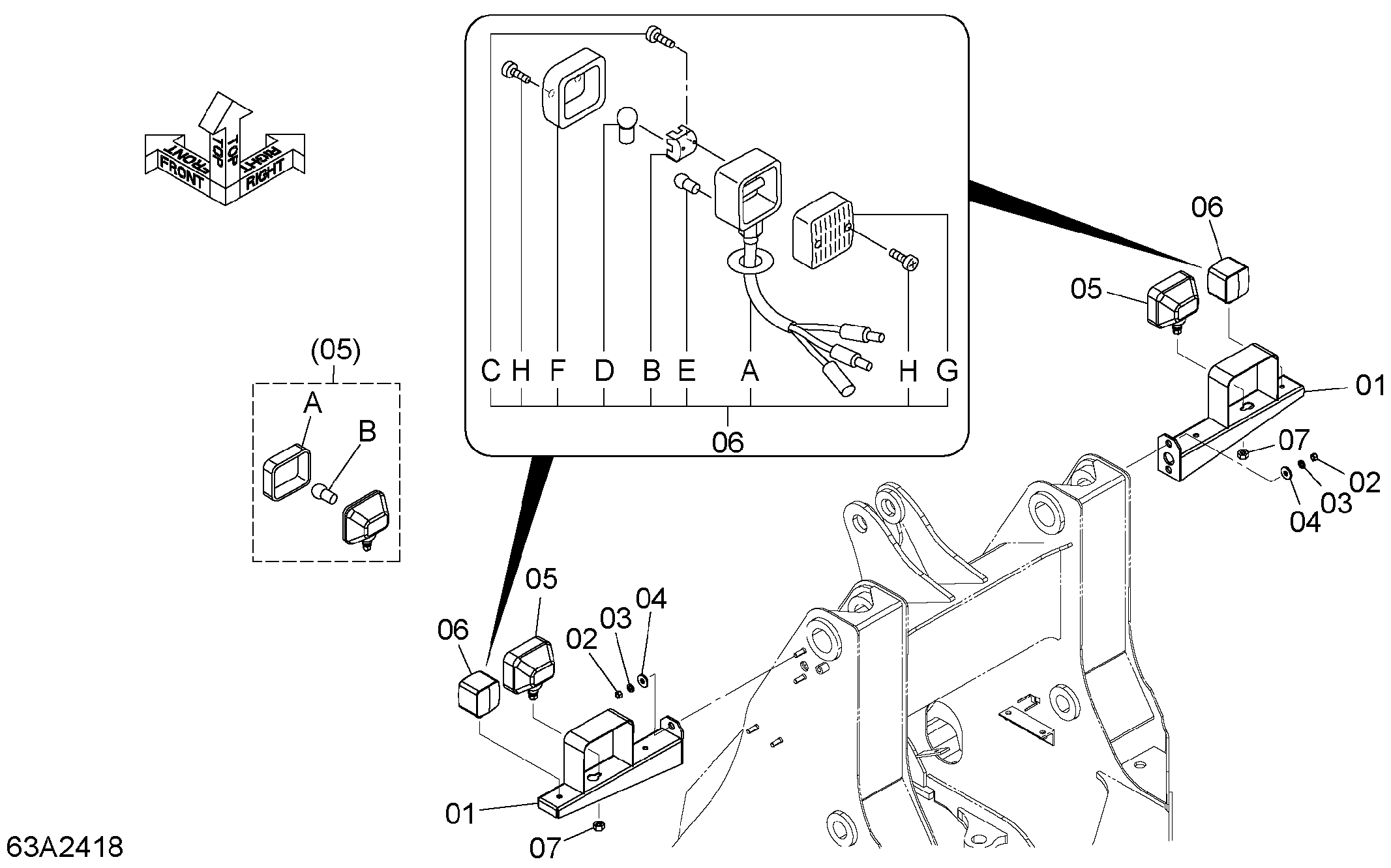

Заводская схема «Головка освещение» для HITACHI ZW100-G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 26192-42681 | Кронштейн фонарь | 2 |
| 02 | 01401-00012 | Гайка | 4 |
| 03 | 02010-00012 | Шайба | 4 |
| 04 | 26096-42351 | Шайба | 4 |
| 05 | 26402-42312 | Фонарь головка | 2 |
| 05A | 26402-47321 | Лампа (24V 75/70W) | 1 |
| 05B | 26402-47251 | Рассеиватель | 1 |
| 06 | 26402-42432 | Комбинированный фонарь | 2 |
| 06A | 26192-47371 | Корпус | 1 |
| 06B | 26192-47381 | Рефлектор | 1 |
| 06C | 26192-47391 | Винт | 2 |
| 06D | 26402-47291 | Лампа (24V 25W) | 1 |
| 06E | 26402-47301 | Лампа (24V 5W) | 1 |
| 06F | 26192-47401 | Ленс (передний) | 1 |
| 06G | 26192-47411 | Ленс (задний) | 1 |
| 06H | 26402-47311 | Винт | 4 |
| 07 | 01402-00012 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW100-G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
