Замок — HITACHI ZW100-G

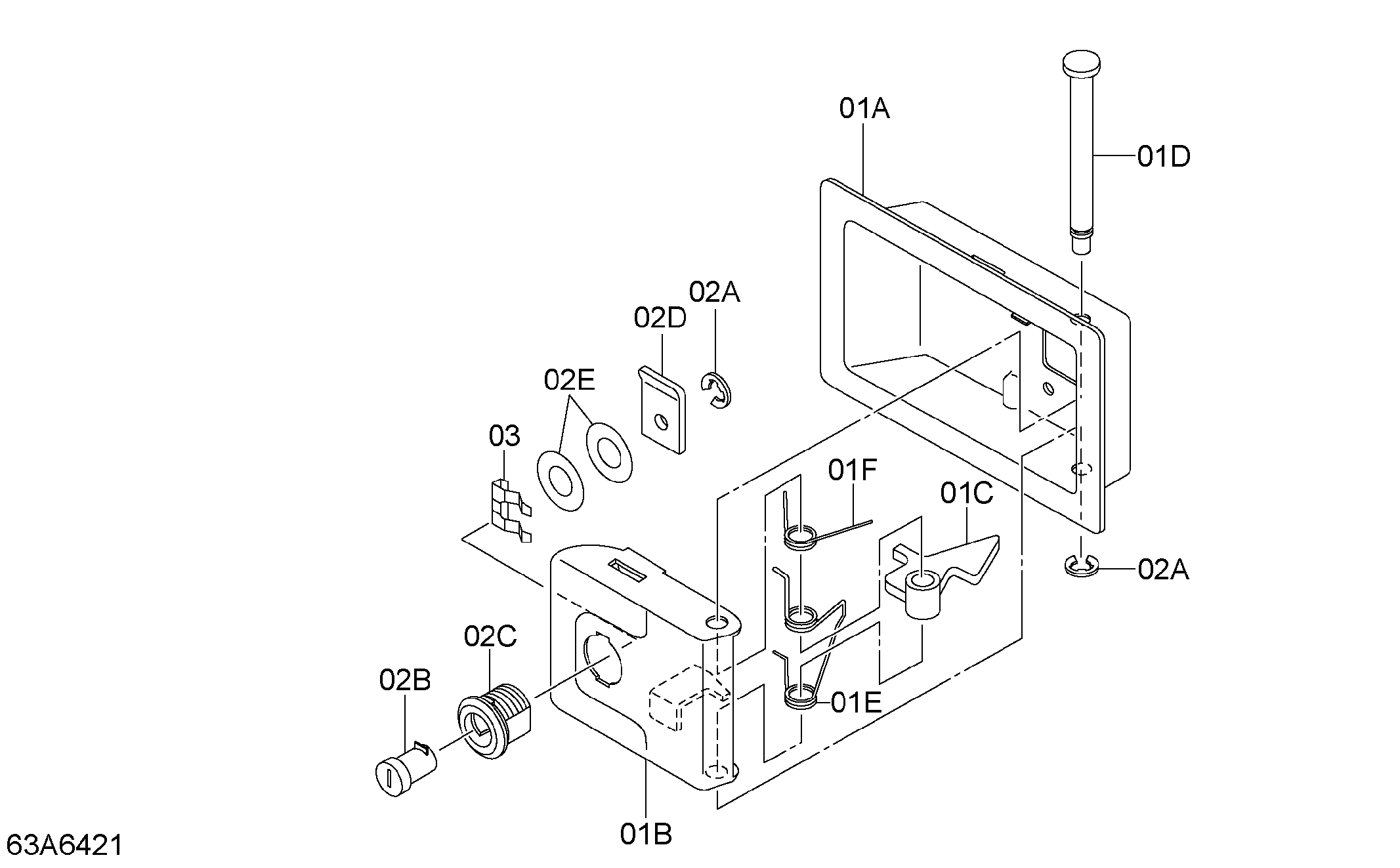

Заводская схема «Замок» для HITACHI ZW100-G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| HL4409394 | Блокировка в сборе | 1 | |
| 01 | HL4409395 | Крышка узел в сборе | 1 |
| 01A | HL4461343 | Крышка | 1 |
| 01B | HL4461344 | Защёлка | 1 |
| 01C | HL4461345 | Рычаг | 1 |
| 01D | HL4461346 | Вал | 1 |
| 01E | HL4461347 | Пружина | 1 |
| 01F | HL4461348 | Пружина | 1 |
| 02 | HL4409396 | Лотор узел в сборе | 1 |
| 02A | HL4461337 | Кольцо | 2 |
| 02B | HL4461338 | Лотор | 1 |
| 02C | HL4461339 | Корпус | 1 |
| 02D | HL4461340 | Пластина | 1 |
| 02E | HL4461341 | Шайба | 2 |
| 03 | HL4461342 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW100-G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
