Рулевое управление колумн (навес) — HITACHI ZW100-G

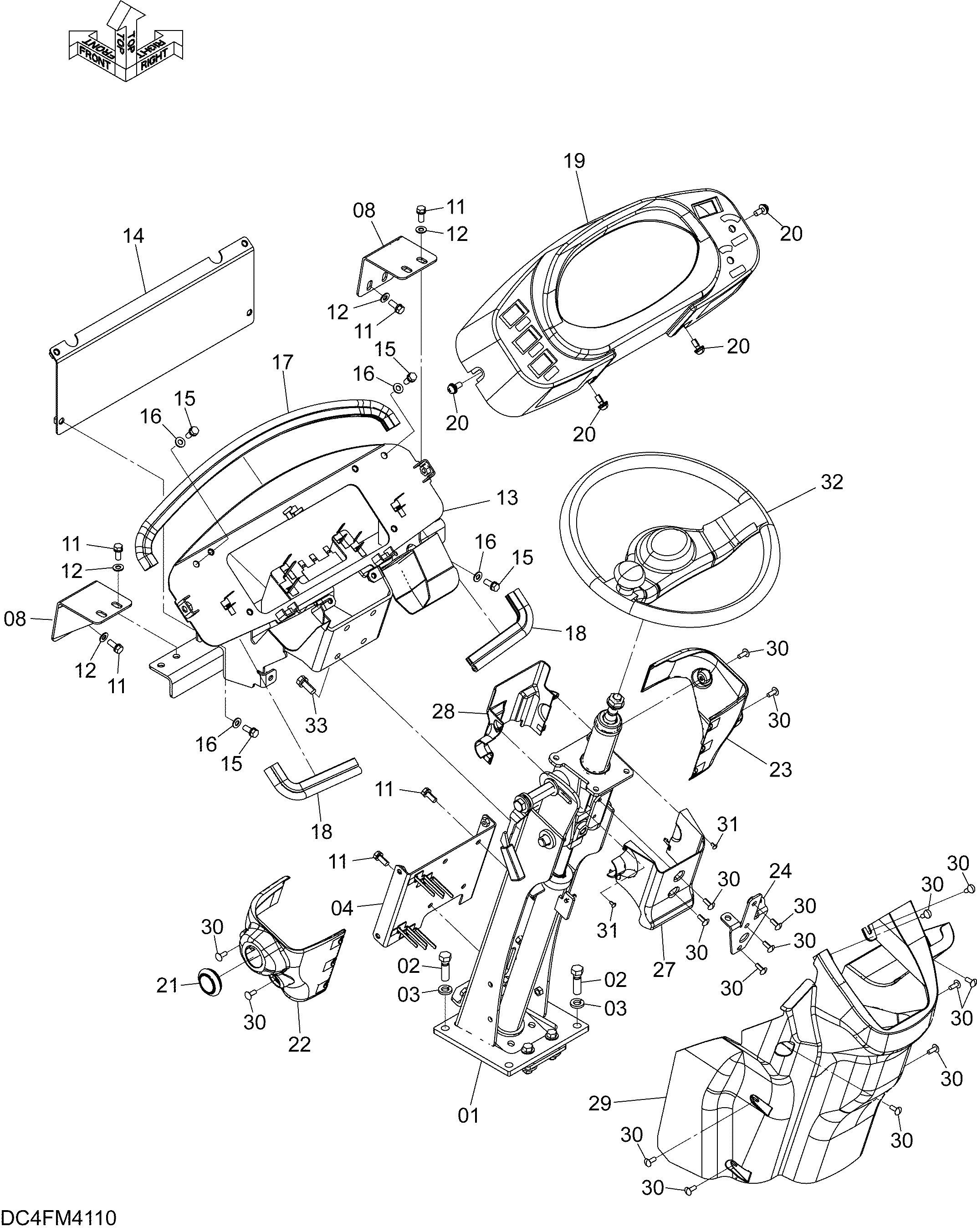

Заводская схема «Рулевое управление колумн (навес)» для HITACHI ZW100-G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263E4-10081 | Рулевое управление колумн (D) | 1 |
| 02 | 01116-12040 | Болт | 4 |
| 03 | 02011-00012 | Шайба | 4 |
| 04 | 263G4-10111 | Кронштейн | 1 |
| 08 | 263E4-12281 | Кронштейн | 2 |
| 11 | 01183-08020 | Болт | 12 |
| 12 | 02000-00008 | Шайба | 8 |
| 13 | 563A4-10211 | Кронштейн | 1 |
| 14 | 563A4-12001 | Крышка | 1 |
| 15 | 01183-08020 | Болт | 4 |
| 16 | 02000-00008 | Шайба | 4 |
| 17 | 563A4-12101 | Уплотнение резиновый | 1 |
| 18 | 563A4-12111 | Уплотнение резиновый | 2 |
| 19 | 563A4-12091 | Крышка | 1 |
| 20 | 01033-08020 | Винт | 4 |
| 21 | 21471-23121 | Громет | 1 |
| 22 | 263G4-12102 | Крышка LH | 1 |
| 23 | 263G4-12112 | Крышка RH | 1 |
| 24 | 263G4-10151 | Кронштейн | 1 |
| 27 | 263G4-12081 | Крышка | 1 |
| 28 | 263G4-12091 | Крышка | 1 |
| 29 | 263G4-12011 | Крышка | 1 |
| 30 | 263G4-12121 | Винт | 17 |
| 31 | 263G2-43931 | Винт таппинг | 2 |
| 32 | HL4620263 | Рукоятка колесо | 1 |
| 33 | 01183-10025 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW100-G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
