Электрооборудование (рулевое управление колумн) — HITACHI ZW100-G

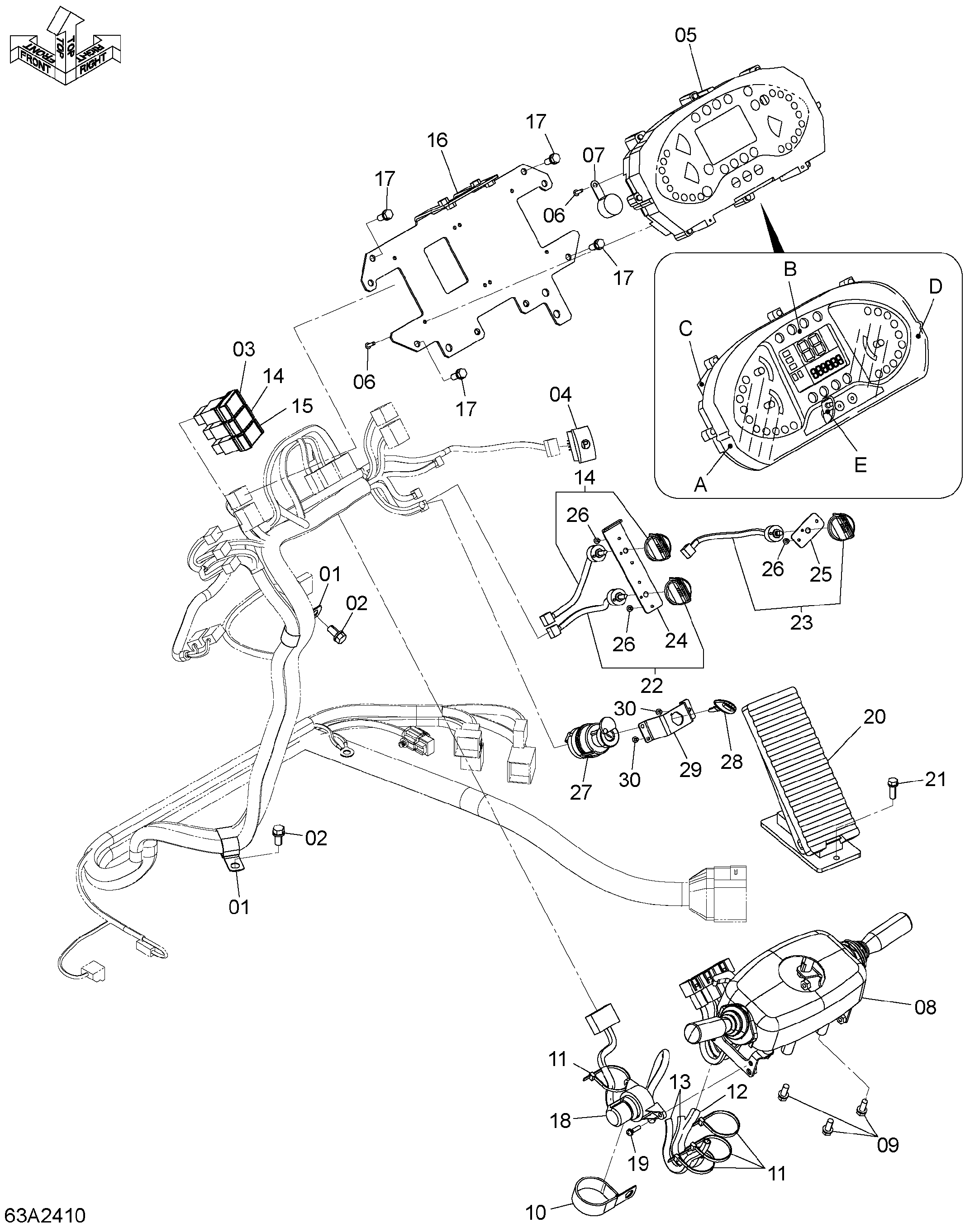

Заводская схема «Электрооборудование (рулевое управление колумн)» для HITACHI ZW100-G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | HL4190266 | Зажим | 2 |
| 02 | 01183-10020 | Болт | 2 |
| 03 | 263G2-43561 | Выключатель | 1 |
| 04 | 263G2-43581 | Выключатель | 1 |
| 05 | 263A2-42111 | Монитор | 1 |
| 05B | 263G2-47111 | Пластина баккле | 1 |
| 05C | 263G2-47121 | Корпус | 1 |
| 05D | 263G2-47131 | Стекло | 1 |
| 06 | 263G2-43941 | Винт таппинг | 7 |
| 07 | HL4374009 | Зуммер | 1 |
| 08 | 263A2-42091 | Колумн рычаг | 1 |
| 09 | 01183-08020 | Болт | 3 |
| 10 | HL4190265 | Зажим | 1 |
| 11 | 04913-11200 | Инсхулокк | 4 |
| 12 | 04762-10015 | Корругатед трубка | 1 |
| 13 | 04762-07050 | Корругатед трубка | 1 |
| 14 | 263G2-43571 | Выключатель | 1 |
| 15 | 263G2-43601 | Выключатель | 1 |
| 16 | 263G2-40592 | Кронштейн | 1 |
| 17 | 01183-08020 | Болт | 4 |
| 18 | HL4648838 | Стеклоочиститель выключатель | 1 |
| 19 | 01033-05020 | Винт | 2 |
| 20 | HL4631747 | Педаль аккел | 1 |
| 21 | 01183-08025 | Болт | 2 |
| 22 | HL4639038 | Выключатель поворотный | 2 |
| 23 | 263E2-42291 | Выключатель поворотный | 1 |
| 24 | 263G2-44811 | Кронштейн | 1 |
| 25 | 263E2-42601 | Пластина | 1 |
| 26 | 263G2-43931 | Винт таппинг | 6 |
| 29 | 263G2-43921 | Пластина | 1 |
| 30 | 263G2-43931 | Винт таппинг | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW100-G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
