Кондиционер (3) — HITACHI ZW100-G

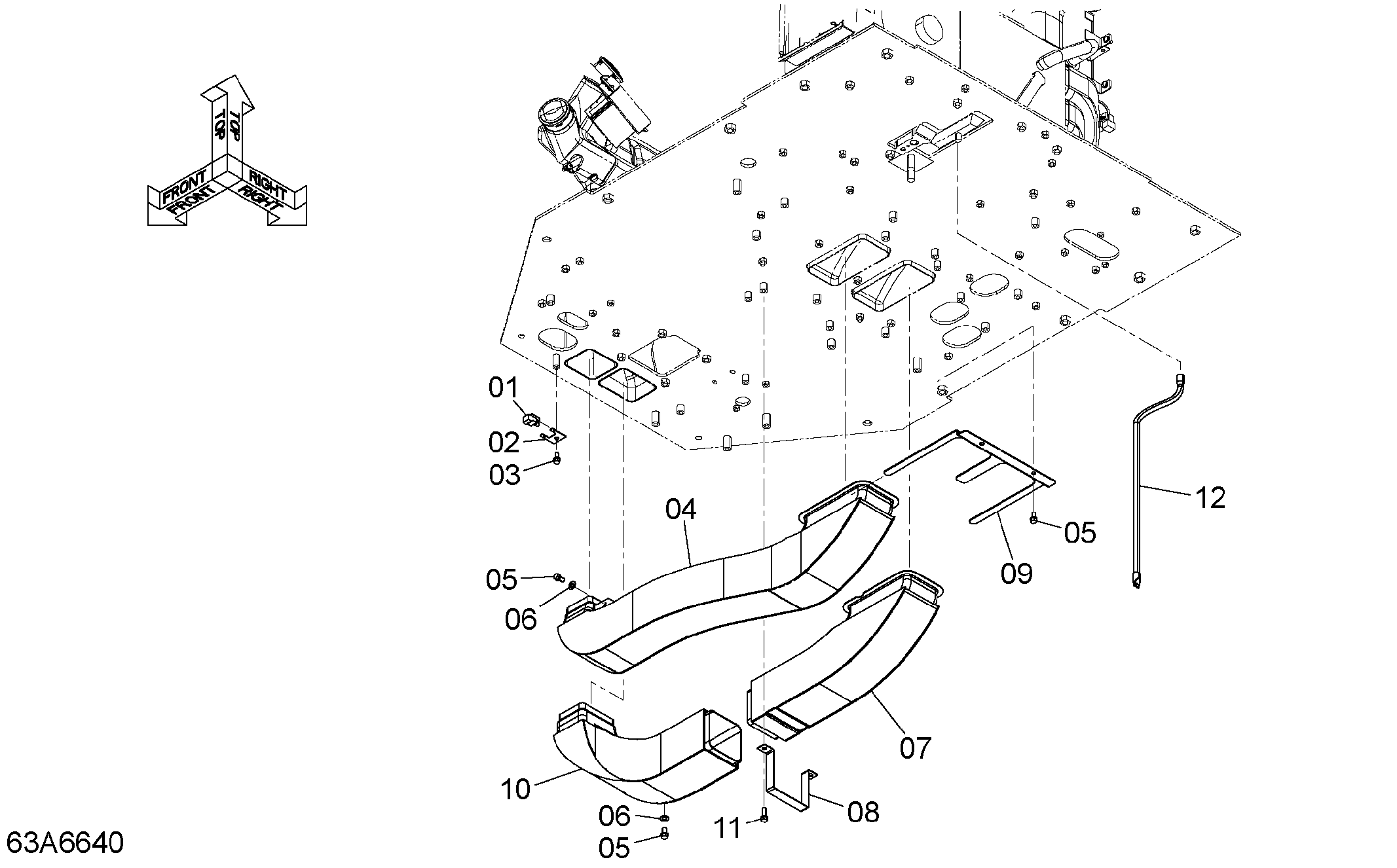

Заводская схема «Кондиционер (3)» для HITACHI ZW100-G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | HL4405815 | Тхермистор в сборе | 1 |
| 02 | 263G6-72621 | Кронштейн | 1 |
| 03 | 01183-10020 | Болт | 1 |
| 04 | 263G6-72672 | Воздуховод | 1 |
| 05 | 01183-10020 | Болт | 4 |
| 06 | 02000-00010 | Шайба | 2 |
| 07 | 263G6-72652 | Воздуховод | 1 |
| 08 | 263G6-72951 | Кронштейн | 1 |
| 09 | 263G6-72961 | Пластина | 1 |
| 10 | 263G6-72662 | Воздуховод | 1 |
| 11 | 01183-10030 | Болт | 2 |
| 12 | HL4281507 | Шланг дренажный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW100-G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
