Электрооборудование (задний)(1) — HITACHI ZW100-G

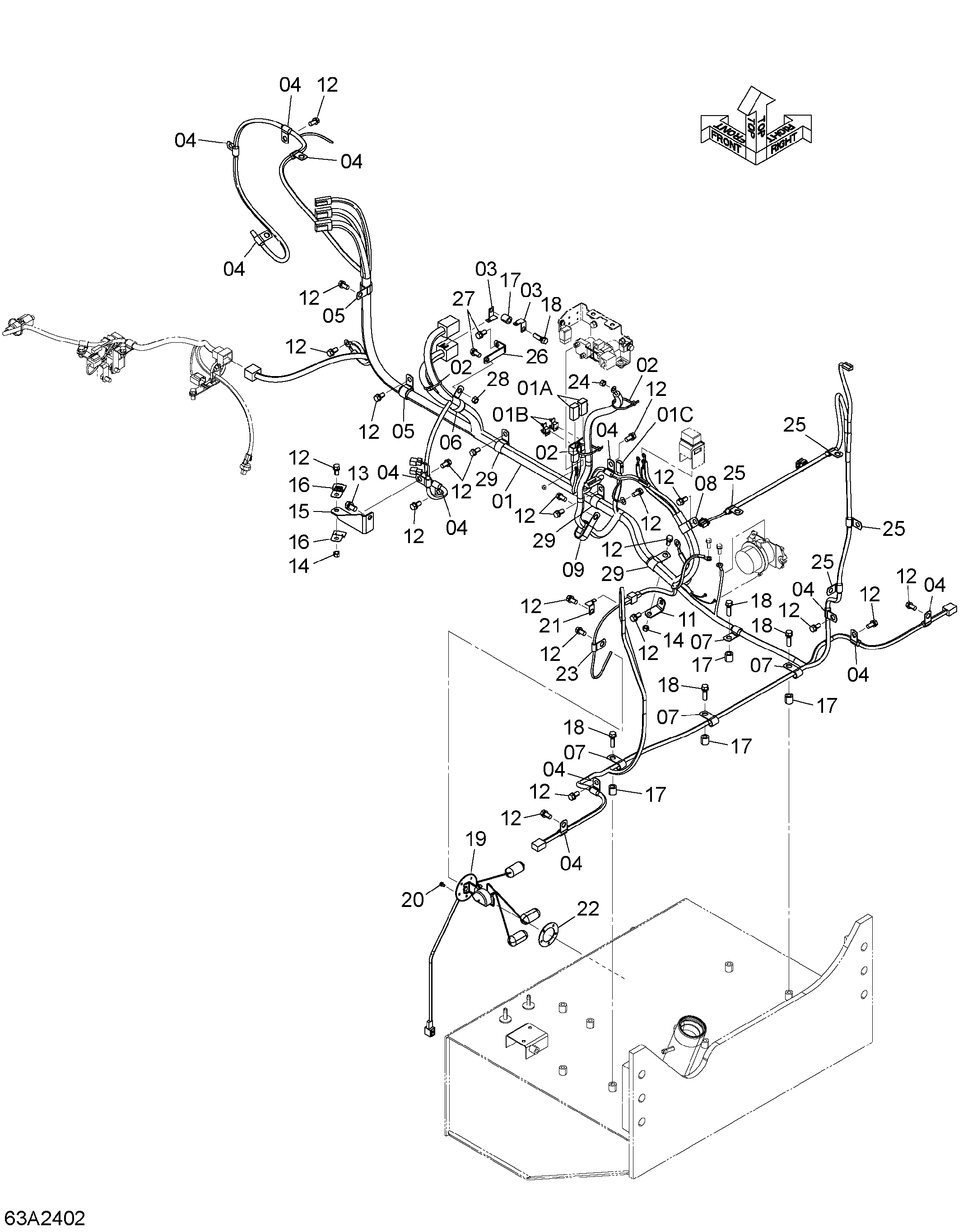

Заводская схема «Электрооборудование (задний)(1)» для HITACHI ZW100-G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263A2-42152 | Провод жгут проводов (задний 1) | 1 |
| 01A | 263G2-44421 | Фусибле-линк (65A) | 2 |
| 01B | 263F2-42231 | Зажим | 2 |
| 01C | 26192-42421 | Предохранитель (10A) | 1 |
| 02 | 04913-11200 | Инсхулокк | 3 |
| 03 | HL4418301 | Кронштейн | 2 |
| 04 | HL4190261 | Зажим | 12 |
| 05 | HL4190263 | Зажим | 2 |
| 06 | HL4192035 | Зажим | 1 |
| 07 | HL4190275 | Зажим | 4 |
| 08 | HL4190277 | Зажим | 1 |
| 09 | HL4190266 | Зажим | 1 |
| 10 | 26612-42081 | Кронштейн | 1 |
| 11 | 263J2-22181 | Кронштейн | 1 |
| 12 | 01183-10020 | Болт | 24 |
| 13 | 01183-12020 | Болт | 1 |
| 14 | 01401-00010 | Гайка | 3 |
| 15 | 263A2-42421 | Кронштейн | 1 |
| 16 | 263G2-44731 | Кронштейн | 2 |
| 17 | 26555-42141 | Втулка | 5 |
| 18 | 01183-10035 | Болт | 5 |
| 19 | HL4631459 | Поплавок | 1 |
| 20 | 01033-05010 | Винт | 5 |
| 21 | HL4257159 | Кронштейн | 1 |
| 22 | 26322-22081 | Прокладка | 1 |
| 23 | HL4190276 | Зажим | 1 |
| 24 | 01400-00008 | Гайка | 1 |
| 25 | HL4190261 | Зажим | 4 |
| 26 | 26612-42081 | Кронштейн | 1 |
| 27 | 01183-10020 | Болт | 2 |
| 28 | 01401-00010 | Гайка | 1 |
| 29 | HL4190264 | Зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW100-G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
