Электрооборудование (задний)(4) — HITACHI ZW100-G

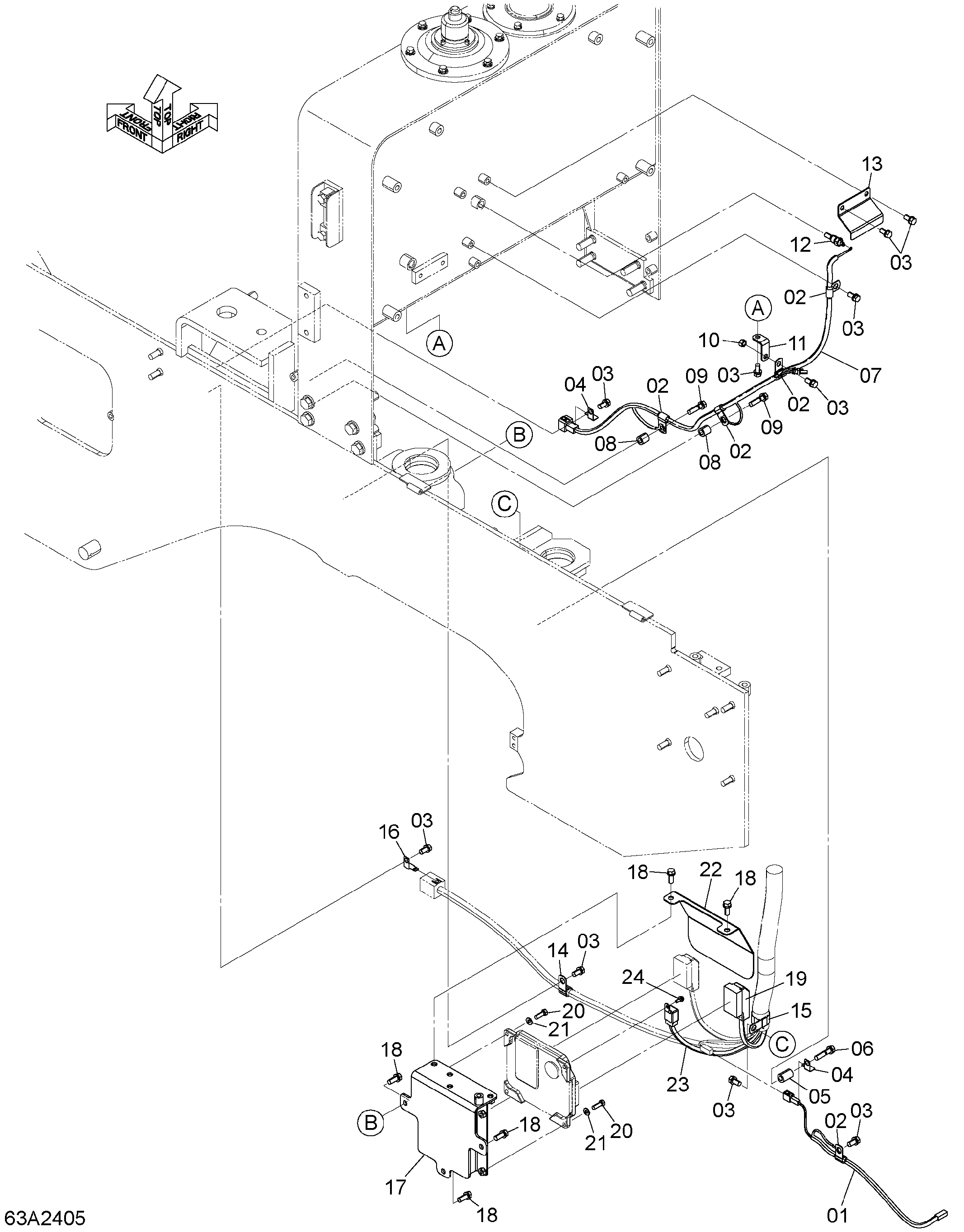

Заводская схема «Электрооборудование (задний)(4)» для HITACHI ZW100-G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263A2-42221 | Провод жгут проводов (ф-пумп) | 1 |
| 02 | HL4190261 | Зажим | 5 |
| 03 | 01183-10020 | Болт | 10 |
| 04 | HL4257159 | Кронштейн | 2 |
| 05 | 26756-75841 | Втулка | 1 |
| 06 | 01183-10045 | Болт | 1 |
| 07 | 263A2-42161 | Провод жгут проводов (задний 2) | 1 |
| 08 | 26555-42141 | Втулка | 2 |
| 09 | 01183-10040 | Болт | 2 |
| 10 | 01401-00010 | Гайка | 1 |
| 11 | 263J2-22181 | Кронштейн | 1 |
| 12 | HL4436537 | Датчик термостатический | 1 |
| 13 | 263A2-42481 | Пластина | 1 |
| 14 | HL4190253 | Зажим | 1 |
| 15 | HL4190264 | Зажим | 1 |
| 16 | HL4418301 | Кронштейн | 1 |
| 17 | 263A2-42371 | Кронштейн | 1 |
| 18 | 01183-10025 | Болт | 5 |
| 19 | 263A2-42541 | ECU | 1 |
| 20 | 01100-08025 | Болт | 4 |
| 21 | 02000-00008 | Шайба | 4 |
| 22 | 263A2-42381 | Крышка | 1 |
| 23 | 263A2-42501 | ECU реле | 1 |
| 24 | 01033-06016 | Винт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW100-G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
