Многофункциональный поворотный плуг для быстрый быстросъёмное устройство (1/2)(схема001) — HITACHI ZW100-G

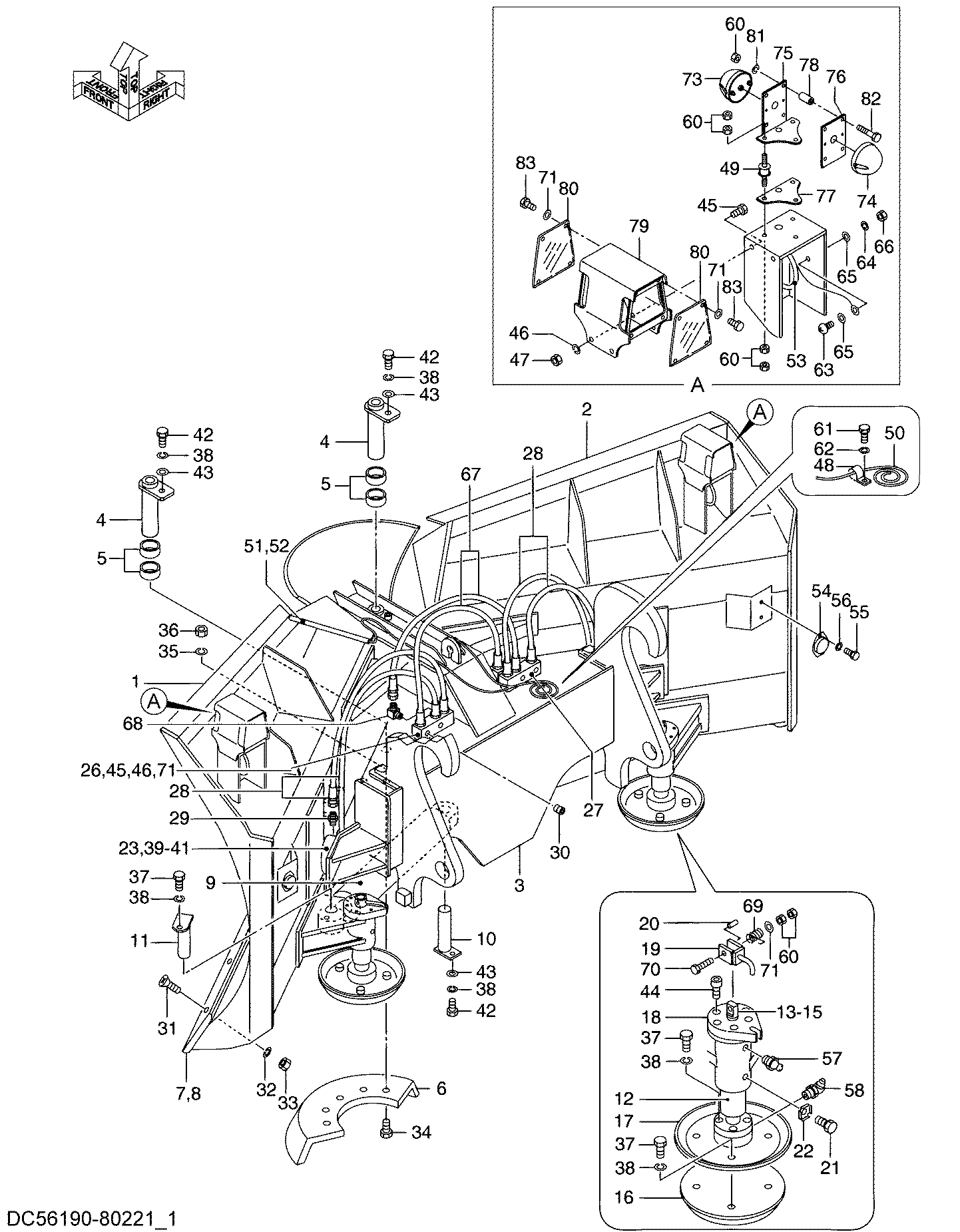

Заводская схема «Многофункциональный поворотный плуг для быстрый быстросъёмное устройство (1/2)(схема001)» для HITACHI ZW100-G. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	CU-20018B	Отвал LH	1
2	CU-20019B	Отвал RH	1
3	CU-22021B	Рама центральный	1
4	CU-11765	Палец центральный	2
5	CU-11857	Втулка	4
6	CU-96T862-06	Кромка центральный	1
7	CU-27016	Кромка внутренний	2
8	CU-27006	Кромка наружный	2
9	CU-12461L	Гидроцилиндр LH	1
9	CU-12461R	Гидроцилиндр RH	1
10	CU-11766	Палец	2
11	CU-11753	Палец	2
12	CU-11808	Палец	2
13	CU-11801	Болт регулировка	2
14	CU-12171	Уплотнительное кольцо	2
15	CU-12172	Уплотнительное кольцо	2
16	CU-11816	Пластина	2
17	CU-11817	Башмак	2
18	CU-11805	Крышка	2
19	CU-11806	Рукоятка	2
20	CU-53001	Палец ролл	2
21	CU-11802	Болт	2
22	CU-11807	Шайба	2
23	CU-12156	Ограничитель	2
26	CU-12102	Коллектор LH	1
27	CU-12103	Коллектор RH	1
28	CU-11951	Шланг	4
29	CU-11992	Адаптер	4
30	CU-12021	Пробка	4
31	CU-35000	Болт	20
32	CU-12312	Шайба	20
33	CU-12264	Гайка	20
34	CU-12214	Болт	5
35	CU-12303	Шайба	5
36	CU-12261	Гайка	5
37	CU-12223	Болт	18
38	CU-12302	Шайба	22
39	CU-12221	Болт	2
40	CU-12282	Гайка	4
41	CU-12315	Шайба	4
42	CU-12225	Болт	4
43	CU-12317	Шайба	4
44	CU-12224	Винт	12
45	CU-12241	Болт	12
46	CU-12301	Шайба	12
47	CU-12281	Гайка	8
48	CU-12161	Зажим	1
49	CU-44101	Резиновая прокладка	6
50	CU-59000	Провод жгут проводов	1
51	CU-11860	Коде	2
52	CU-11874	Трубка корругатед	2
53	CU-11878	Трубка корругатед	2
54	CU-12150	Рефлектор	2
55	CU-12251	Болт	4
56	CU-12298	Шайба	4
57	CU-12191	Пресс-маслёнка	6
58	CU-12192	Пресс-маслёнка	2
60	CU-12280	Гайка	32
61	CU-12250	Болт	1
62	CU-12297	Шайба	1
63	CU-12287	Винт	2
64	CU-12296	Шайба	2
65	CU-12324	Шайба	4
66	CU-12279	Гайка	2
67	CU-11967	Шланг	2
68	CU-11994	Угловой штуцер	2
69	CU-54001	Пружина	2
70	CU-38027	Болт	2
71	CU-43201	Шайба	18
73	CU-65000	LED фонарь	2
74	CU-65001	LED фонарь	2
75	CU-65002	Кронштейн A	2
76	CU-65003	Кронштейн B	2
77	CU-65008	Кронштейн C	2
78	CU-65004	Проставка	8
79	CU-65005	Крышка фонарь	2
80	CU-65007	Пластина крышка	4
81	CU-42203	Шайба	8
82	CU-38024	Болт	8
83	CU-38019	Болт	16

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW100-G и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
