Электрооборудование (передний) — HITACHI ZW100-G

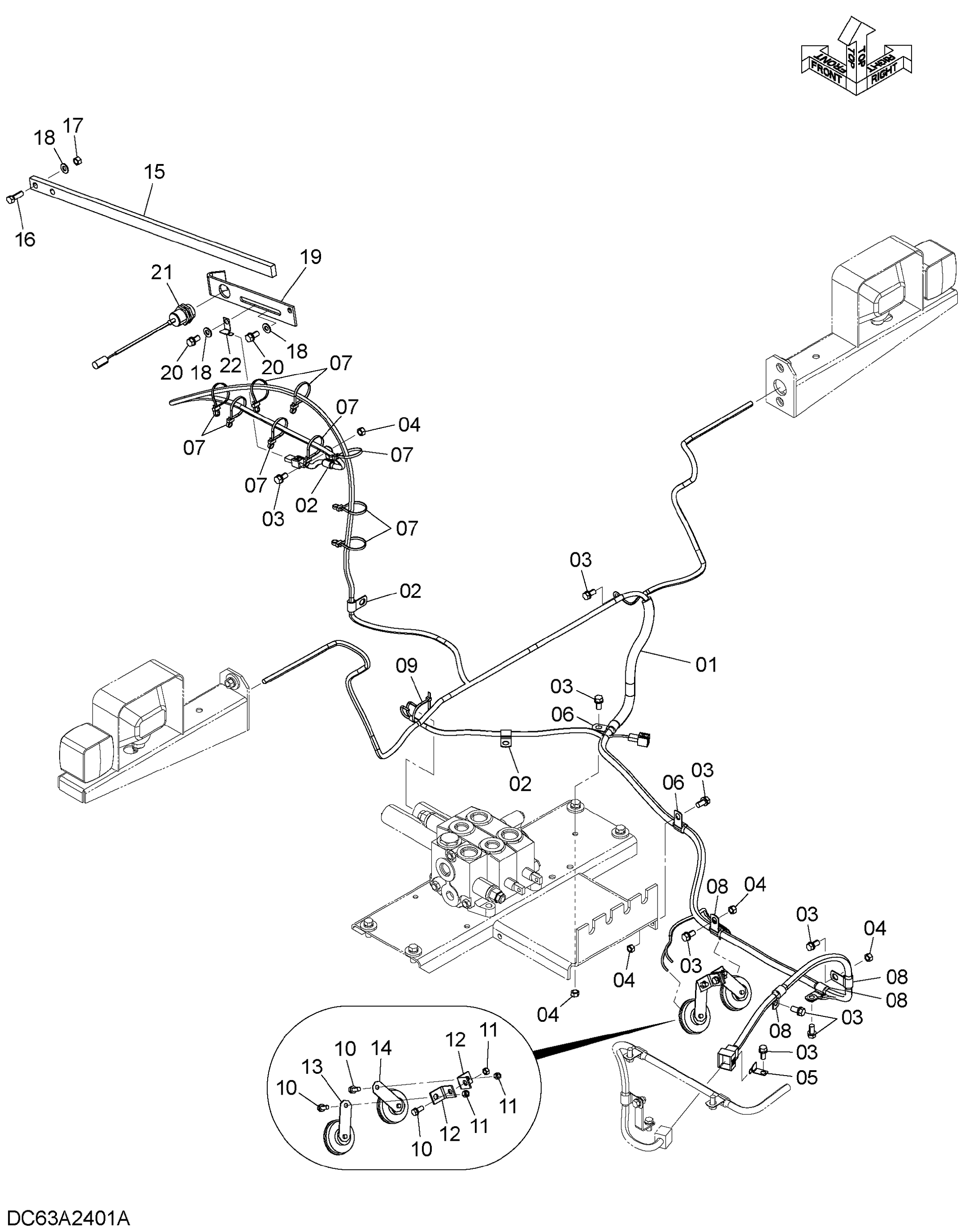

Заводская схема «Электрооборудование (передний)» для HITACHI ZW100-G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263A2-42141 | Провод жгут проводов | 1 |
| 02 | 4190261 | Зажим | 3 |
| 03 | 01183-10020 | Болт | 9 |
| 04 | 01401-00010 | Гайка | 5 |
| 05 | 4257159 | Кронштейн | 1 |
| 06 | 4190275 | Зажим | 2 |
| 07 | 4441695 | Зажим лента | 9 |
| 08 | 4190273 | Зажим | 4 |
| 09 | 0491311200 | Инсхулокк | 1 |
| 10 | 01183-08020 | Болт | 3 |
| 11 | 01400-00008 | Гайка | 3 |
| 12 | 26191-12021 | Кронштейн | 2 |
| 13 | 4439229 | Звуковой сигнал | 1 |
| 14 | 4439228 | Звуковой сигнал | 1 |
| 15 | 26409-12301 | Пластина | 1 |
| 16 | 01110-10030 | Болт | 2 |
| 17 | 01401-00010 | Гайка | 2 |
| 18 | 02000-00010 | Шайба | 4 |
| 19 | 26329-12242 | Кронштейн | 1 |
| 20 | 01183-10020 | Болт | 2 |
| 21 | 4637651 | Проксимитй выключатель | 1 |
| 22 | 4257159 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW100-G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
