Тормоз трубопроводы (2) — HITACHI ZW100-G

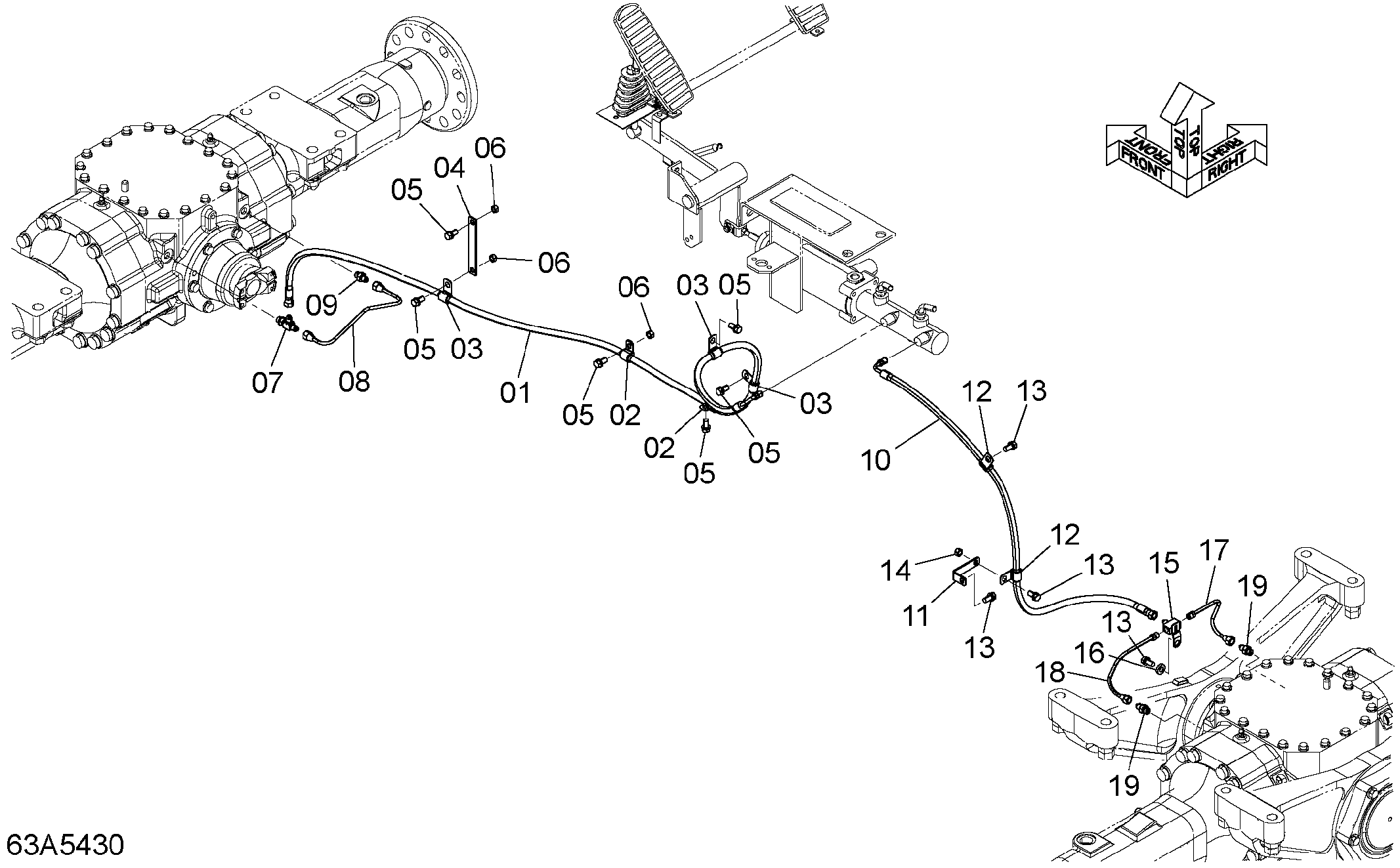

Заводская схема «Тормоз трубопроводы (2)» для HITACHI ZW100-G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263A5-42231 | Шланг | 1 |
| 02 | 26752-42641 | Зажим | 2 |
| 03 | HL4190275 | Зажим | 3 |
| 04 | 26195-42551 | Пластина | 1 |
| 05 | 01183-10020 | Болт | 6 |
| 06 | 01401-00010 | Гайка | 3 |
| 07 | 26405-42421 | Тхрее ходовой | 1 |
| 08 | 26195-42441 | Трубка | 1 |
| 09 | 26385-42021 | Штуцер | 1 |
| 10 | 263A5-42201 | Шланг | 1 |
| 11 | 26612-42081 | Кронштейн | 1 |
| 12 | HL4190275 | Зажим | 2 |
| 13 | 01183-10020 | Болт | 4 |
| 14 | 01401-00010 | Гайка | 1 |
| 15 | 16433-02121 | Тхрее ходовой | 1 |
| 16 | 02000-00010 | Шайба | 1 |
| 17 | 26195-42461 | Трубка | 1 |
| 18 | 26195-42451 | Трубка | 1 |
| 19 | 26385-42021 | Штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW100-G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
