Рулевое управление колумн (внутренний) — HITACHI ZW100-G

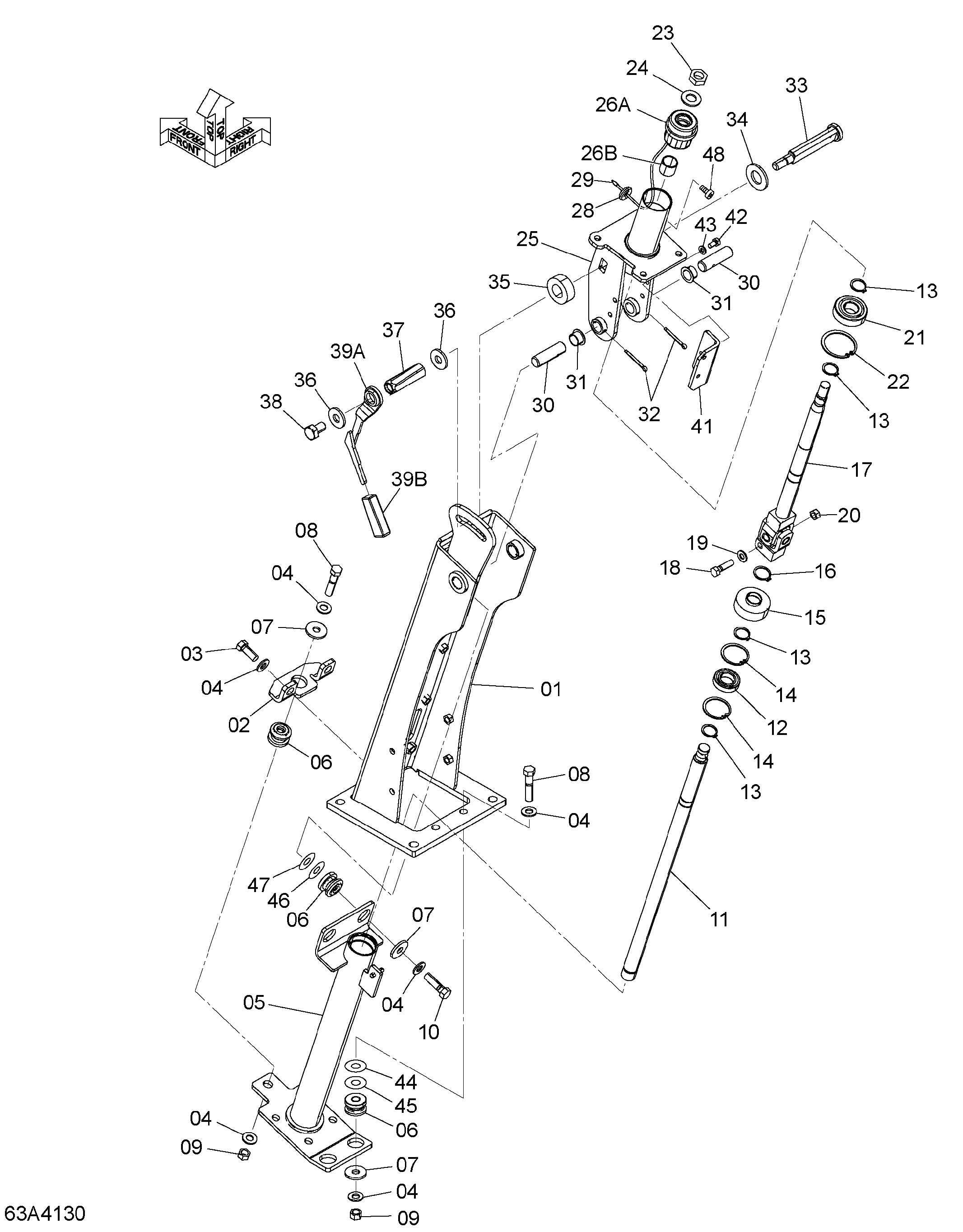

Заводская схема «Рулевое управление колумн (внутренний)» для HITACHI ZW100-G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 263E4-10081 | Рулевое управление колумн (D) | 1 | |
| 01 | 263E4-17001 | Кронштейн | 1 |
| 02 | 263E4-17011 | Кронштейн | 1 |
| 03 | 263E4-17021 | Болт | 2 |
| 04 | 263E4-17031 | Шайба | 10 |
| 06 | 26407-32001 | Резиновый крепление | 5 |
| 07 | 26606-52721 | Шайба | 5 |
| 08 | 263E4-17051 | Болт | 3 |
| 09 | 263E4-17061 | Гайка | 3 |
| 10 | 263E4-17071 | Болт | 2 |
| 11 | 263E4-17081 | Вал | 1 |
| 12 | 26314-12161 | Подшипник | 1 |
| 13 | 02100-00020 | Кольцо стопорный | 4 |
| 14 | 02110-00037 | Кольцо стопорный | 2 |
| 15 | 263G4-12321 | Крышка | 1 |
| 16 | 02100-00022 | Кольцо стопорный | 1 |
| 17 | 263E4-17091 | Вал рукоятка | 1 |
| 18 | 263G4-12341 | Болт | 1 |
| 19 | 263G4-12351 | Шайба | 1 |
| 20 | 263G4-12361 | Гайка | 1 |
| 21 | 263E4-17101 | Подшипник | 1 |
| 22 | 02110-00047 | Кольцо стопорный | 1 |
| 23 | 01402-00014 | Гайка | 1 |
| 24 | 02000-00014 | Шайба | 1 |
| 25 | 263E4-17111 | Колумн верхний | 1 |
| 26 | 263G4-12561 | Втулка комплект | 1 |
| 28 | 263G4-12411 | Уплотнительная втулка | 1 |
| 30 | 263E4-17121 | Палец | 2 |
| 31 | 263G4-12441 | Втулка | 2 |
| 32 | 02200-04032 | Палец | 2 |
| 33 | 263E4-17131 | Шпилька | 1 |
| 34 | 263G4-12481 | Шайба | 1 |
| 35 | 263E4-17141 | Проставка | 1 |
| 36 | 263G4-12461 | Шайба | 2 |
| 37 | 263G4-12501 | Гайка | 1 |
| 38 | 263G4-12511 | Болт | 1 |
| 39 | 263G4-12551 | Рычаг блокировки комплект | 1 |
| 41 | 263E4-17151 | Пластина | 1 |
| 42 | 263E4-17161 | Болт | 2 |
| 43 | 02000-00006 | Шайба | 2 |
| 44 | 263E4-17171 | Регулировочная шайба 0.5mm | 1 |
| 45 | 263E4-17181 | Регулировочная шайба 1.0mm | 1 |
| 46 | 263E4-17191 | Регулировочная шайба 0.5mm | 1 |
| 47 | 263E4-17201 | Регулировочная шайба 1.0mm | 1 |
| 48 | 01041-03008 | Винт таппинг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW100-G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
