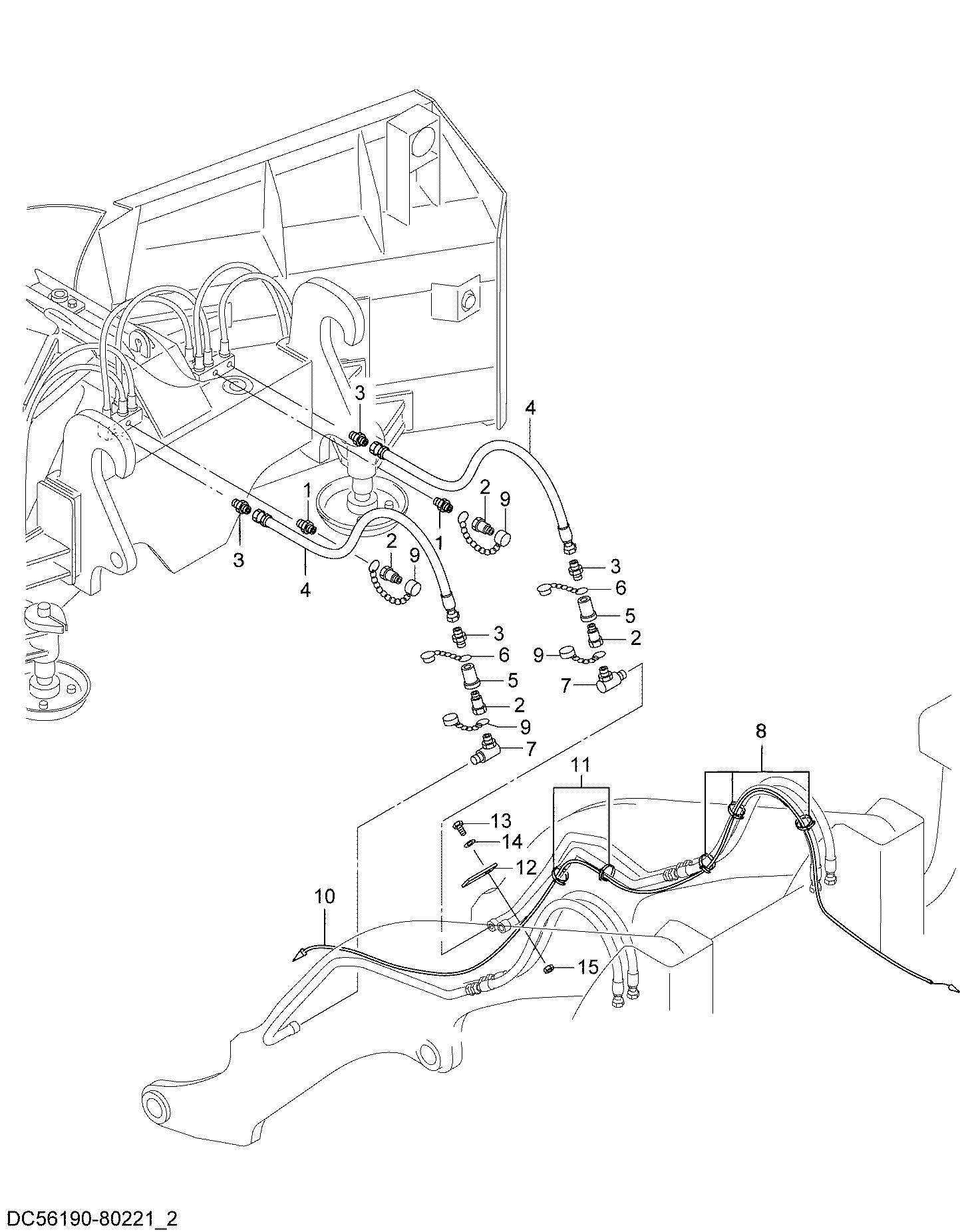

Многофункциональный поворотный плуг для быстрый быстросъёмное устройство (2/2)(схема001) — HITACHI ZW100-G
Заводская схема «Многофункциональный поворотный плуг для быстрый быстросъёмное устройство (2/2)(схема001)» для HITACHI ZW100-G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 04121-00404 | Адаптер | 2 |
| 2 | 56380-54481 | Коупринг харф | 4 |
| 3 | 04137-00404 | Адаптер | 4 |
| 4 | 56190-78171 | Шланг | 2 |
| 5 | 56380-54471 | Коупринг харф | 2 |
| 6 | 56090-12111 | Чашка | 2 |
| 7 | 56501-65021 | Соединение | 2 |
| 8 | H4441695 | Ленточный зажим | 10 |
| 9 | 56090-12131 | Пылезащитный колпачок | 4 |
| 10 | 563G0-62471 | Жгут проводов | 1 |
| 11 | 04913-11100 | Инсхулокк | 15 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW100-G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
