Охлаждение устройство — HITACHI ZW100-G

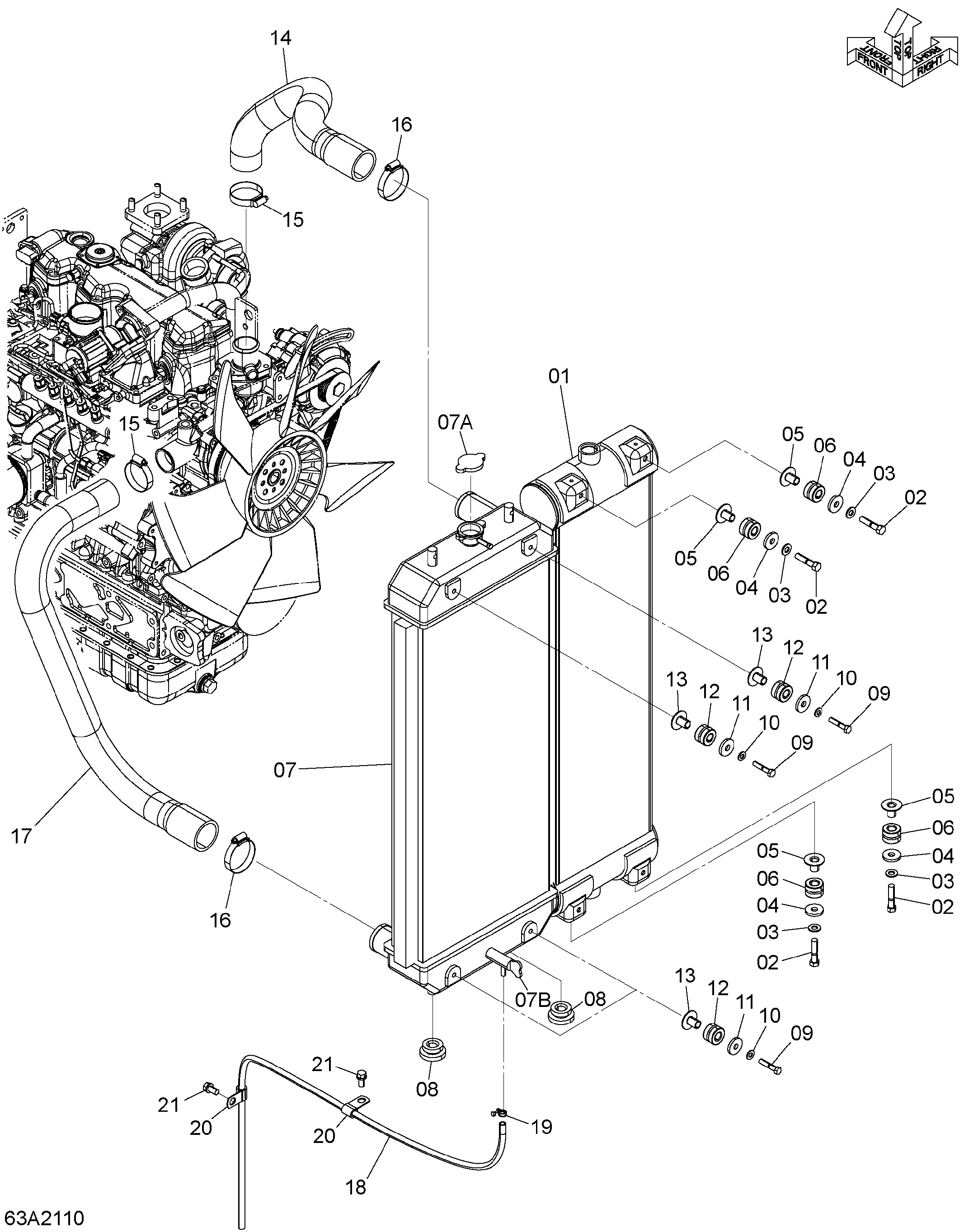

Заводская схема «Охлаждение устройство» для HITACHI ZW100-G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263E2-12031 | Радиатор масляный | 1 |
| 02 | 01116-10045 | Болт | 4 |
| 03 | 02000-00010 | Шайба | 4 |
| 04 | 26386-13281 | Шайба | 4 |
| 05 | 263G2-12272 | Трубка | 4 |
| 06 | 263G2-12251 | Резиновая прокладка | 4 |
| 07 | 263B2-12061 | Радиатор | 1 |
| 07A | 263E2-17301 | Колпачок | 1 |
| 07B | 263E2-17311 | Пробка | 1 |
| 08 | 263G2-12241 | Резиновая прокладка | 2 |
| 09 | 01106-08040 | Болт | 4 |
| 10 | 02000-00008 | Шайба | 4 |
| 11 | 26386-13281 | Шайба | 4 |
| 12 | 263G2-12251 | Резиновая прокладка | 4 |
| 13 | 263G2-12272 | Трубка | 4 |
| 14 | 263A2-12241 | Шланг радиатор | 1 |
| 15 | 24067-62321 | Зажим | 2 |
| 16 | 24067-62331 | Зажим | 2 |
| 17 | 263A2-12251 | Шланг радиатор | 1 |
| 18 | 04720-08100 | Винйл шланг | 1 |
| 19 | 04911-00011 | Зажим | 1 |
| 20 | HL4190272 | Зажим | 2 |
| 21 | 01183-10020 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW100-G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
