Подъём рукоять (2)(SLA) — HITACHI ZW100-G

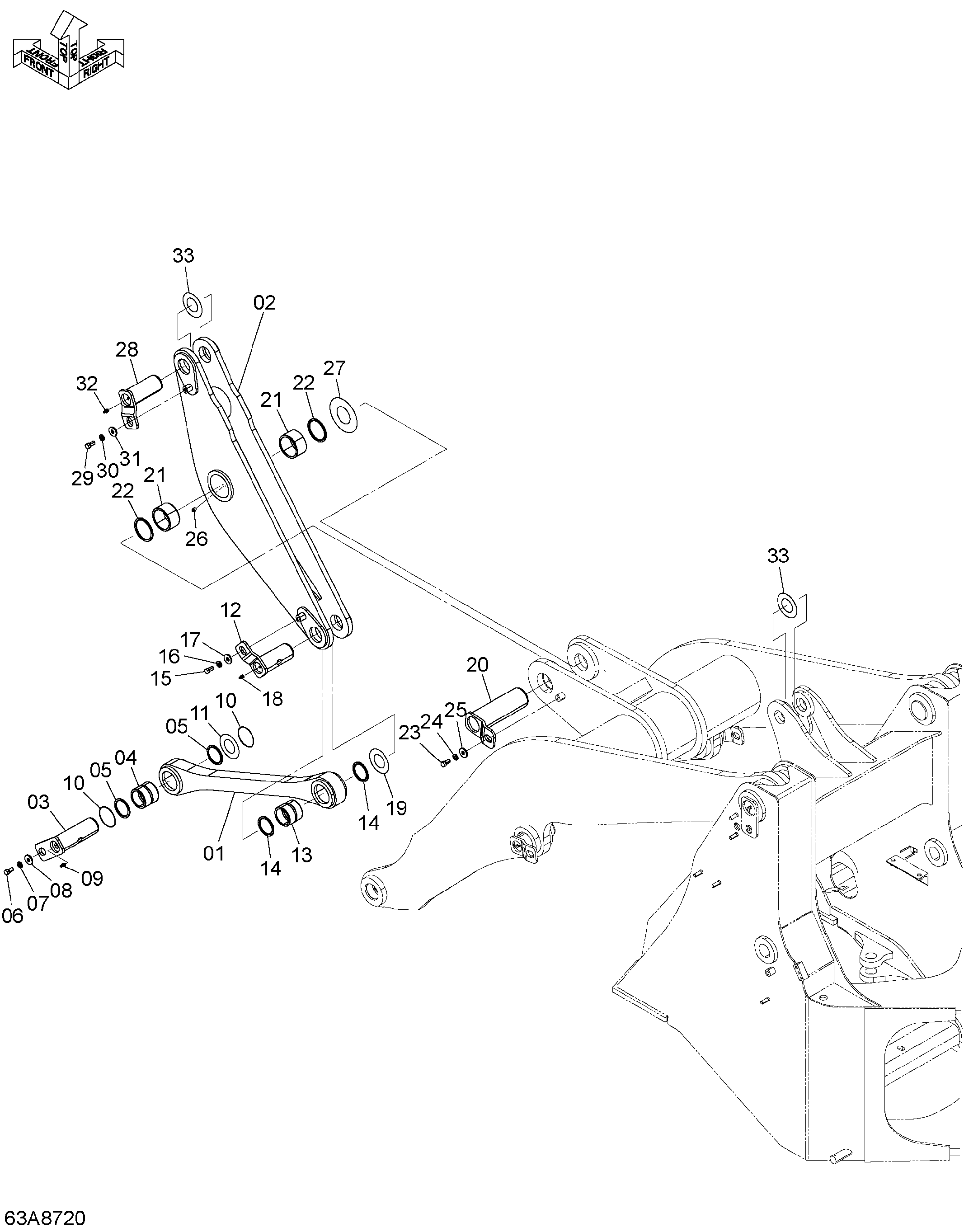

Заводская схема «Подъём рукоять (2)(SLA)» для HITACHI ZW100-G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 26408-72101 | Пусхрод | 1 |
| 02 | 26408-72042 | Беллкранк | 1 |
| 03 | 26408-72051 | Палец | 1 |
| 04 | HL4445478 | Втулка | 1 |
| 05 | 26268-72251 | Уплотнение пыль | 2 |
| 06 | 01116-12025 | Болт | 1 |
| 07 | 02011-00012 | Шайба | 1 |
| 08 | 26096-42351 | Шайба | 1 |
| 09 | 04901-00100 | Смазка штуцер | 1 |
| 10 | 26408-72141 | Уплотнительное кольцо | 2 |
| 11 | 26268-72291 | Регулировочная шайба 1.0mm | 1 |
| 12 | 26408-72131 | Палец | 1 |
| 13 | HL4445478 | Втулка | 1 |
| 14 | 26268-72251 | Уплотнение пыль | 2 |
| 15 | 01116-12025 | Болт | 1 |
| 16 | 02011-00012 | Шайба | 1 |
| 17 | 26096-42351 | Шайба | 1 |
| 18 | 04901-00100 | Смазка штуцер | 1 |
| 19 | 26268-72291 | Регулировочная шайба 1.0mm | 1 |
| 20 | 26408-72091 | Палец | 1 |
| 21 | HL4642628 | Втулка | 2 |
| 22 | 26388-72311 | Уплотнение пыль | 2 |
| 23 | 01116-12025 | Болт | 1 |
| 24 | 02011-00012 | Шайба | 1 |
| 25 | 26096-42351 | Шайба | 1 |
| 26 | 04901-00100 | Смазка штуцер | 1 |
| 27 | 26508-72281 | Проставка 2.3mm | 1 |
| 28 | 26408-72131 | Палец | 1 |
| 29 | 01116-12025 | Болт | 1 |
| 30 | 02011-00012 | Шайба | 1 |
| 31 | 26096-42351 | Шайба | 1 |
| 32 | 04901-00100 | Смазка штуцер | 1 |
| 33 | 26268-72291 | Регулировочная шайба 1.0mm | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW100-G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
