Кондиционер трубопроводы — HITACHI ZW100-G

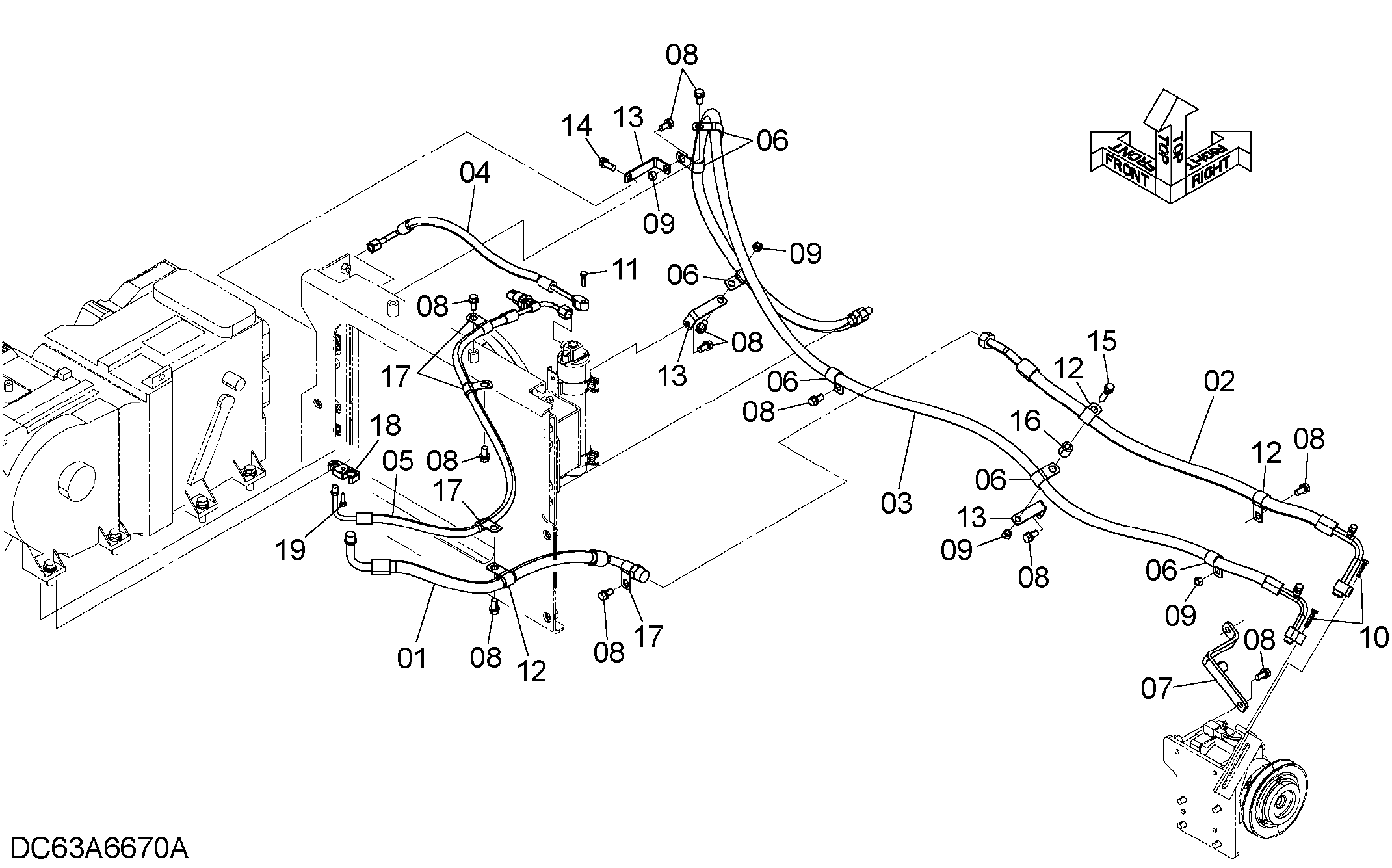

Заводская схема «Кондиционер трубопроводы» для HITACHI ZW100-G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263A6-62121 | Шланг | 1 |
| 02 | 263A6-62061 | Шланг | 1 |
| 03 | 263A6-62071 | Шланг | 1 |
| 04 | 263A6-62081 | Шланг | 1 |
| 05 | 263A6-62091 | Шланг | 1 |
| 06 | 4190262 | Зажим | 6 |
| 07 | 263A6-62051 | Кронштейн | 1 |
| 08 | 01183-10020 | Болт | 12 |
| 09 | 01401-00010 | Гайка | 4 |
| 10 | 01100-06030 | Болт | 2 |
| 11 | 01100-06025 | Болт | 1 |
| 12 | 4190274 | Зажим | 3 |
| 13 | 2661242081 | Кронштейн | 3 |
| 14 | 01183-10025 | Болт | 1 |
| 15 | 01183-10040 | Болт | 1 |
| 16 | 2655542141 | Втулка | 1 |
| 17 | 4190275 | Зажим | 4 |
| 18 | 263G672211 | Разъём | 1 |
| 19 | 01100-06020 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW100-G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
