Конденсатор (кондиционер) — HITACHI ZW100-G

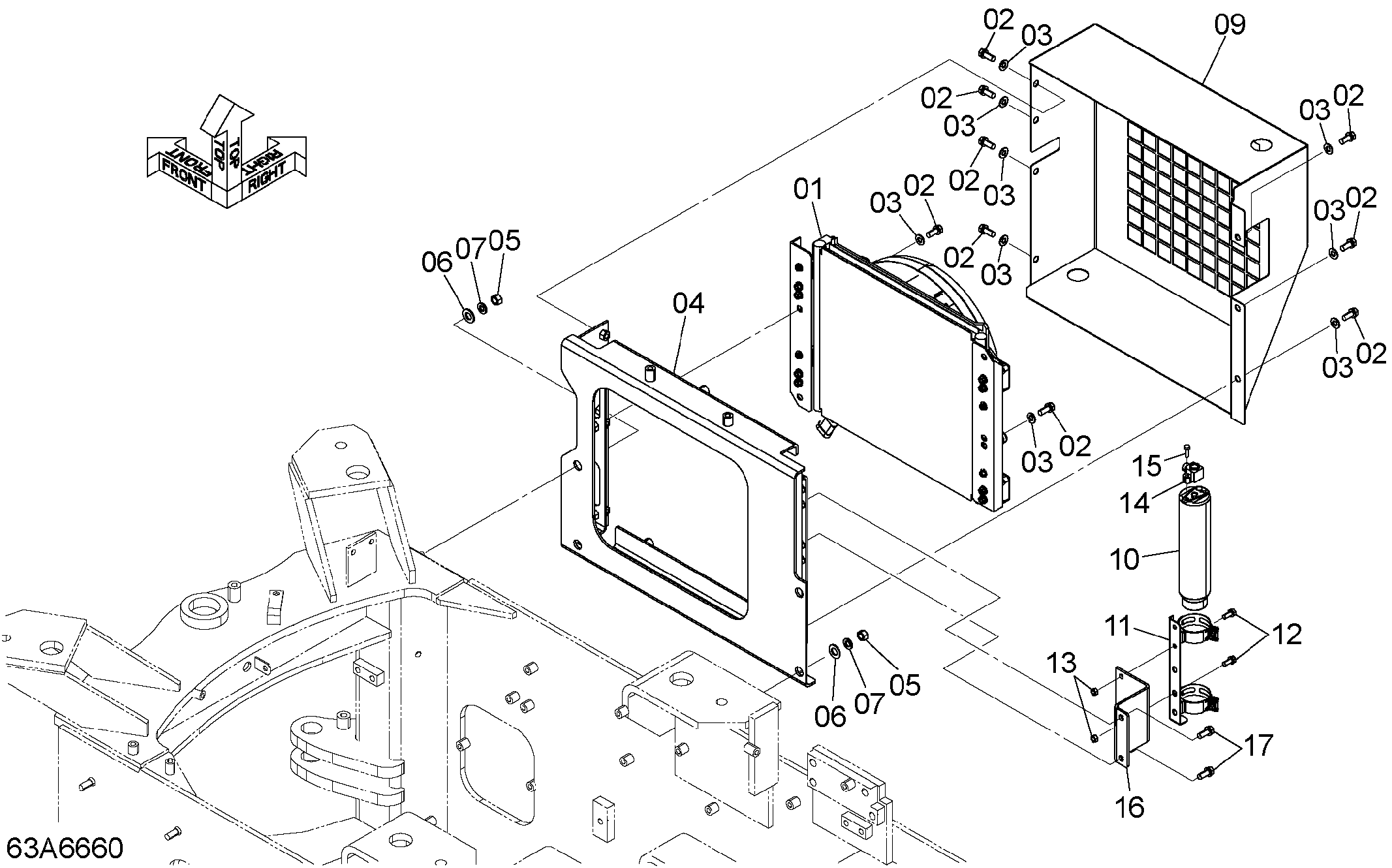

Заводская схема «Конденсатор (кондиционер)» для HITACHI ZW100-G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263E6-72011 | Конденсатор | 1 |
| 02 | 01183-10025 | Болт | 11 |
| 03 | 02000-00010 | Шайба | 11 |
| 04 | 263A6-62001 | Кронштейн | 1 |
| 05 | 01401-00012 | Гайка | 4 |
| 06 | 02000-00014 | Шайба | 4 |
| 07 | 02010-00012 | Шайба | 4 |
| 09 | 263A6-62011 | Крышка | 1 |
| 10 | 26816-70411 | Бак ликуид | 1 |
| 11 | 26816-72941 | Держатель бак | 1 |
| 12 | 01183-08020 | Болт | 2 |
| 13 | 01400-00008 | Гайка | 2 |
| 14 | HL4433003 | Соединение | 1 |
| 15 | 01100-06020 | Болт | 1 |
| 16 | 263A6-62031 | Кронштейн | 1 |
| 17 | 01183-10025 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW100-G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
