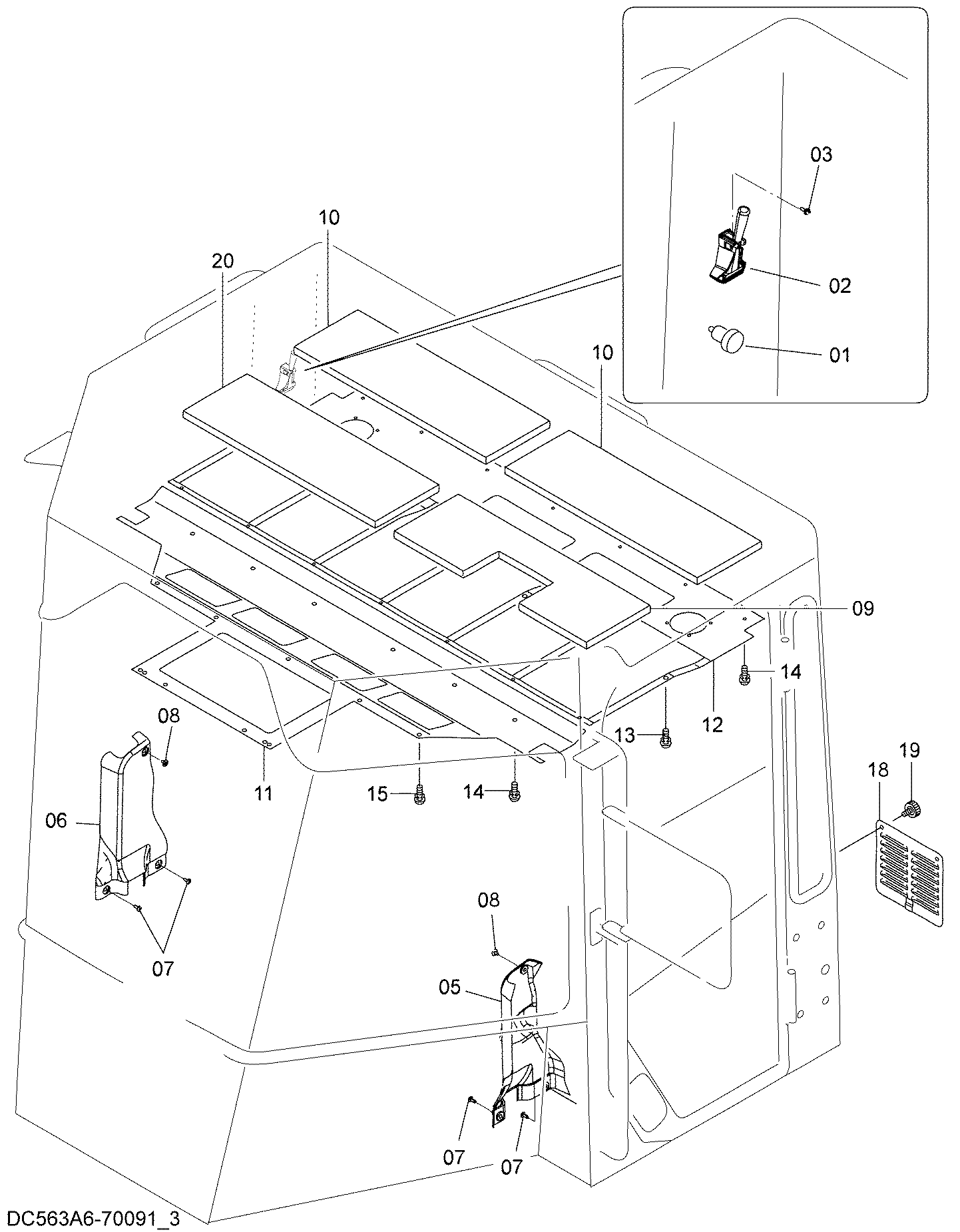

Кабина (3)(SCB002) — HITACHI ZW100-G
Заводская схема «Кабина (3)(SCB002)» для HITACHI ZW100-G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G6-74391 | Крюк | 1 |
| 02 | 263G6-74441 | Молоток | 1 |
| 03 | 01033-04016 | Винт | 2 |
| 05 | 263G6-74321 | Лист интериор | 1 |
| 06 | 263G6-74331 | Лист интериор | 1 |
| 07 | 01031-06014 | Винт | 4 |
| 08 | 263G6-74491 | Фастенер | 2 |
| 09 | 563A6-72351 | Коврик соунд прооф | 1 |
| 10 | 563A6-72551 | Коврик соунд прооф | 2 |
| 11 | 563A6-70341 | Крышка | 1 |
| 12 | 563A6-70351 | Крышка | 1 |
| 13 | 01042-04016 | Винт | 7 |
| 14 | 26756-73641 | Скривет | 20 |
| 15 | 01033-06016 | Винт | 7 |
| 18 | 26426-73431 | Крышка | 1 |
| 19 | 26406-52421 | Кноб с болт | 2 |
| 20 | 563A6-72361 | Коврик соунд прооф | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW100-G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
