Рама — HITACHI ZW100-G

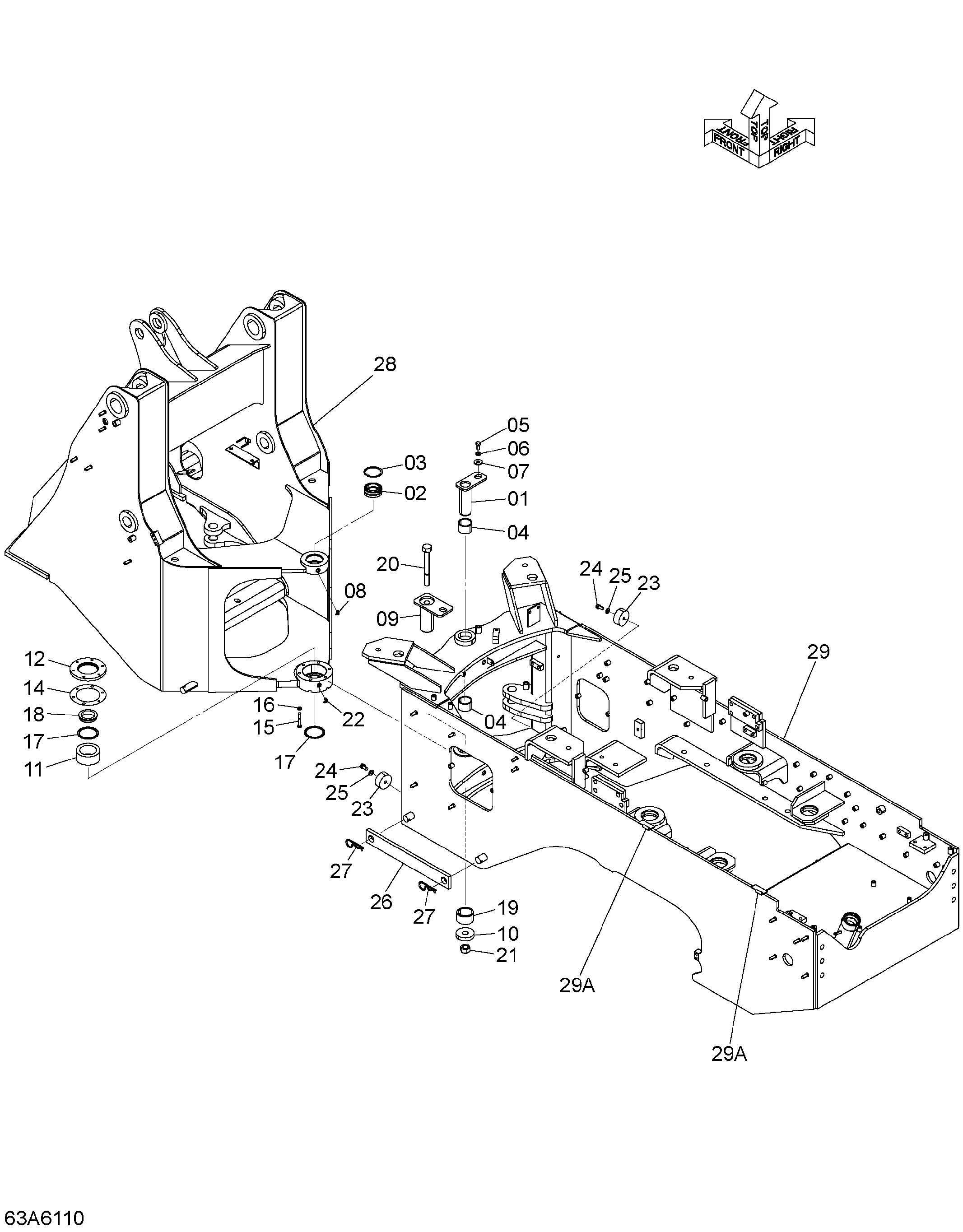

Заводская схема «Рама» для HITACHI ZW100-G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 26406-12371 | Палец | 1 |
| 02 | 26386-12341 | Втулка | 1 |
| 03 | 02110-00075 | Стопорное кольцо | 1 |
| 04 | 26386-12291 | Втулка | 2 |
| 05 | 01116-12025 | Болт | 1 |
| 06 | 02011-00012 | Шайба | 1 |
| 07 | 26096-42351 | Шайба | 1 |
| 08 | 04901-00160 | Смазка штуцер | 1 |
| 09 | 26406-12381 | Палец | 1 |
| 10 | 26406-12831 | Фланец | 1 |
| 11 | 263A6-13061 | Втулка | 1 |
| 12 | 263A6-13031 | Колпачок | 1 |
| 13 | 263A6-13041 | Регулировочная шайба 0.1mm | 1 |
| 14 | 263A6-13051 | Регулировочная шайба 0.2mm | 5 |
| 15 | 01116-10065 | Болт | 6 |
| 16 | 02011-00010 | Шайба | 6 |
| 17 | 26388-72311 | Уплотнение пыль | 2 |
| 18 | 263A6-13011 | Втулка | 1 |
| 19 | 26406-12851 | Втулка | 1 |
| 20 | 01106-24185 | Болт | 1 |
| 21 | 26316-13761 | У-нут | 1 |
| 22 | 04901-00160 | Смазка штуцер | 1 |
| 23 | 26406-12941 | Резиновый амортизатор | 2 |
| 24 | 01183-12025 | Болт | 2 |
| 25 | 02000-00012 | Шайба | 2 |
| 26 | 26389-12091 | Тяга защитный | 1 |
| 27 | 26389-12101 | Комплект палец | 2 |
| 28 | 263A6-10171 | Рама (передний) | 1 |
| 29 | 263A6-11091 | Рама (задний) | 1 |
| 29A | 26606-52541 | Петля | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW100-G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
