Водяной фланец и термостат — HITACHI ZW100-G

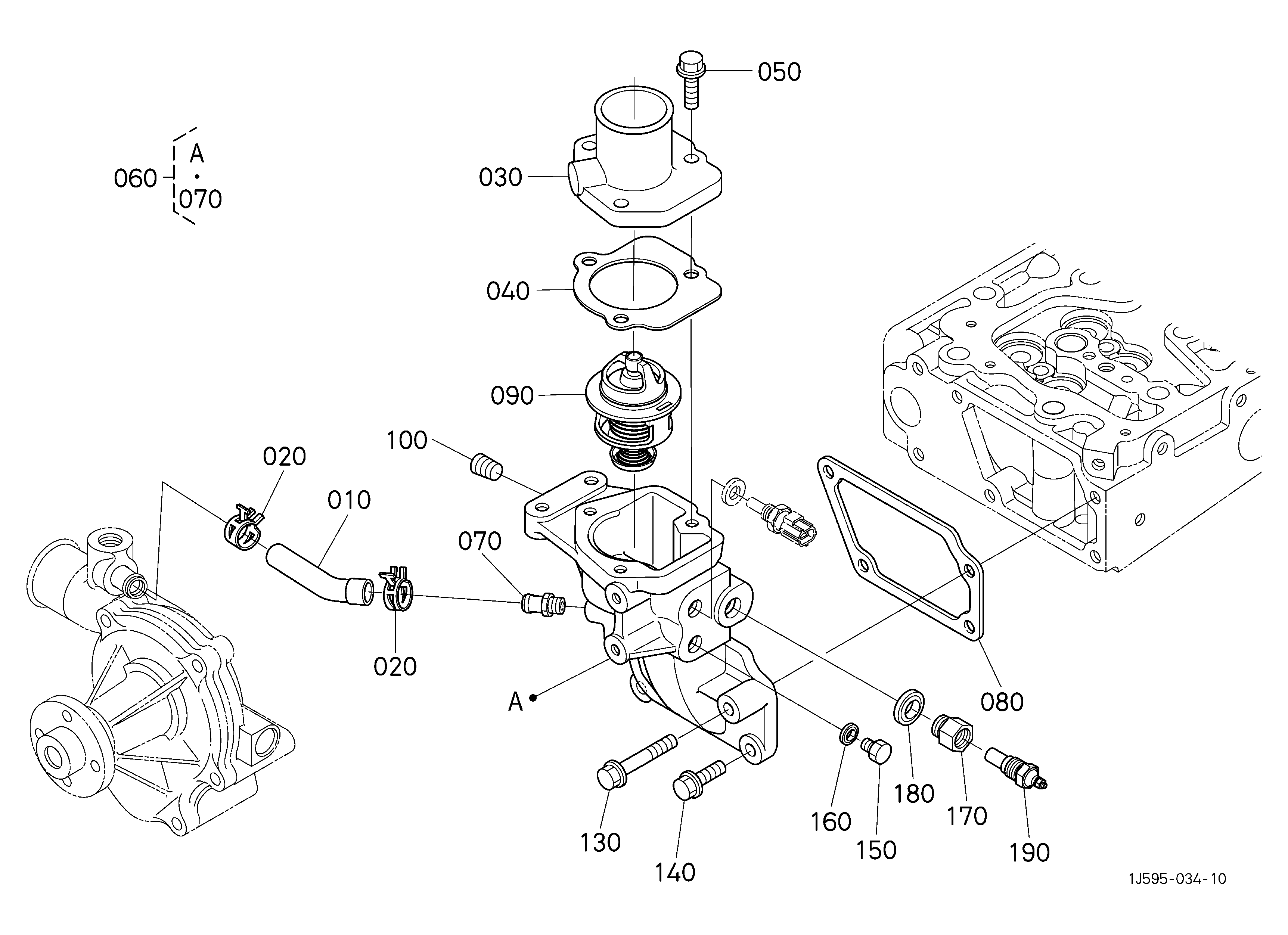

Заводская схема «Водяной фланец и термостат» для HITACHI ZW100-G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | KBT1C01073352 | Трубка, водяной обратный | 1 |
| 020 | KBT0931888200 | Хомут, шланг | 2 |
| 030 | KBT1C02073260 | Крышка, термостат | 1 |
| 040 | KBT1C02073272 | Прокладка | 1 |
| 050 | KBT0175450825 | Болт, фланец | 3 |
| 060 | KBT1J57472700 | Комп.фланге, водяной | 1 |
| 070 | KBT1C01037114 | Соединение, водяной трубка | 1 |
| 080 | KBT1C01072820 | Прокладка, водяной фланец | 1 |
| 090 | KBT1C01173010 | В сборе термостат | 1 |
| 100 | KBT1624196020 | Пробка | 1 |
| 130 | KBT0175450850 | Болт, фланец | 1 |
| 140 | KBT0175450825 | Болт, фланец | 3 |
| 150 | KBT1510933630 | Пробка, дренажный | 1 |
| 160 | KBT1510933660 | Прокладка | 1 |
| 170 | KBT1G38872840 | Адаптер, тхермосвиткх | 1 |
| 180 | KBT0471701700 | Шайба, с резиновый | 1 |
| 190 | KBT1G38783040 | Выключатель, тхермометер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW100-G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
