HST трубопроводы (2) — HITACHI ZW100-G

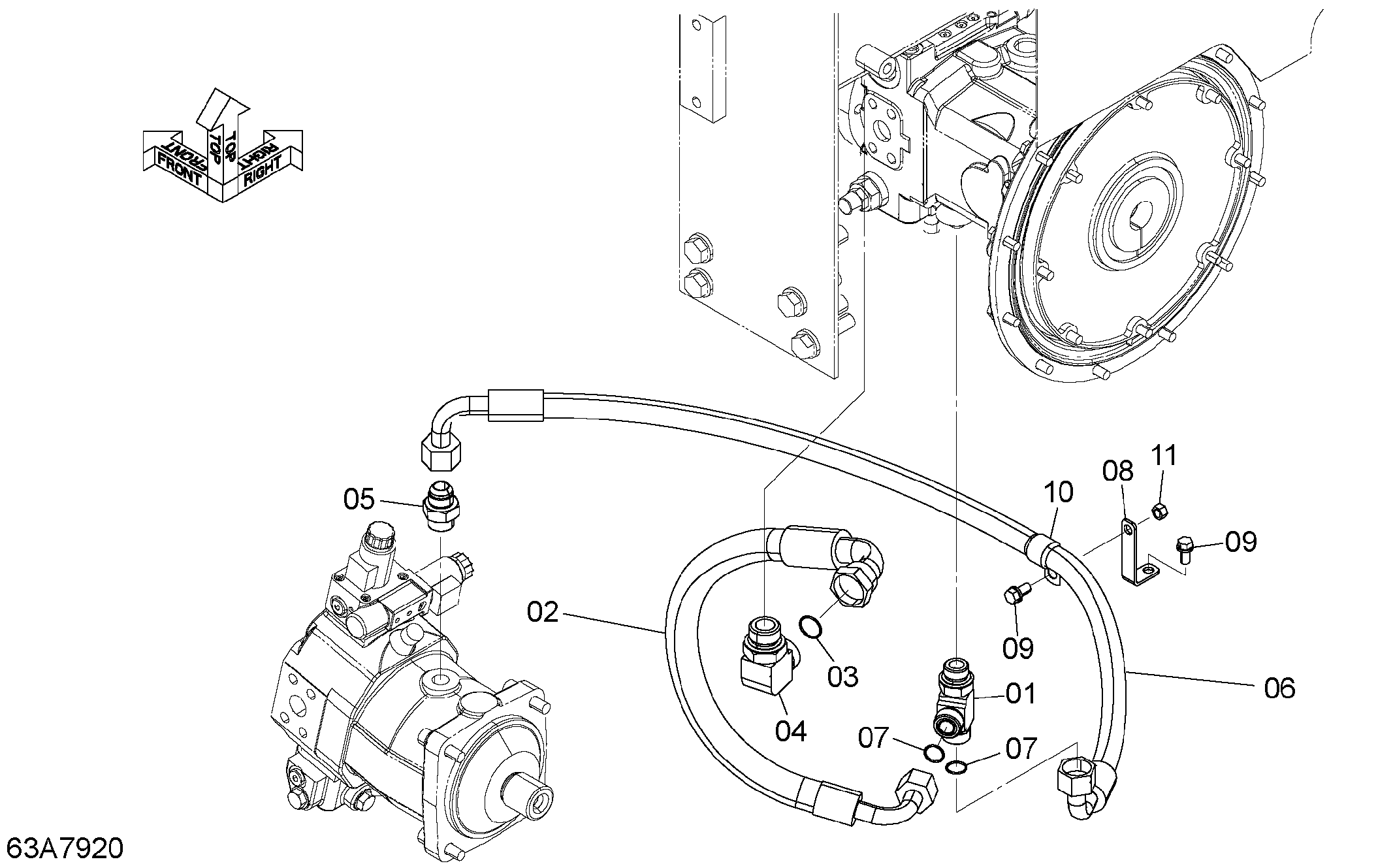

Заводская схема «HST трубопроводы (2)» для HITACHI ZW100-G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | HLA853466 | Тройник | 1 |
| 01A | 03320-00240 | Уплотнительное кольцо | 1 |
| 02 | 263A7-92311 | Шланг | 1 |
| 03 | HL4187328 | Уплотнительное кольцо | 1 |
| 04 | HLA853388 | Угловой штуцер S | 1 |
| 04A | 03320-00290 | Уплотнительное кольцо | 1 |
| 05 | HL4367380 | Адаптер | 1 |
| 05A | U12547U | Уплотнительное кольцо | 1 |
| 06 | 263A7-92261 | Шланг | 1 |
| 07 | HL4187308 | Уплотнительное кольцо | 2 |
| 08 | 26612-42081 | Кронштейн | 1 |
| 09 | 01183-10020 | Болт | 2 |
| 10 | HL4190263 | Зажим | 1 |
| 11 | 01401-00010 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW100-G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
