Сиденье (SCB002) — HITACHI ZW100-G

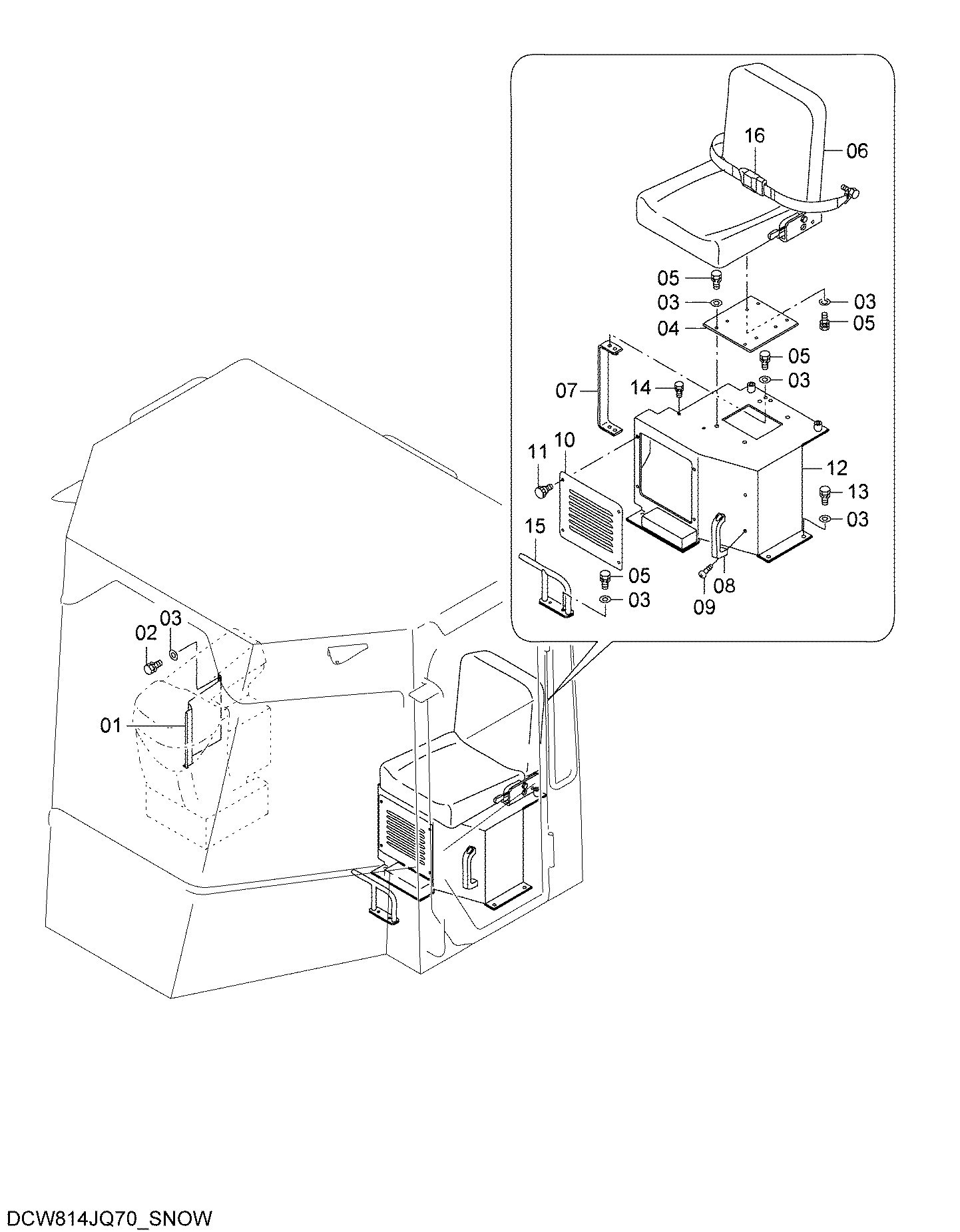

Заводская схема «Сиденье (SCB002)» для HITACHI ZW100-G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 268E6-72661 | Крышка | 1 |
| 02 | 01183-10020 | Болт | 4 |
| 03 | 02000-00010 | Шайба | 21 |
| 04 | 563G6-73062 | Пластина базовый | 1 |
| 05 | 01183-10025 | Болт | 14 |
| 06 | 56401-61331 | Сиденье | 1 |
| 07 | 268E6-72962 | Кронштейн | 1 |
| 08 | 26056-42841 | Рукоятка рукоятка | 1 |
| 09 | 01033-06020 | Винт | 2 |
| 10 | 268E6-72982 | Крышка | 1 |
| 11 | 26406-52421 | Ручка | 4 |
| 12 | 268E6-72953 | Сиденье базовый | 1 |
| 13 | 01183-10030 | Болт | 3 |
| 14 | 01183-06020 | Болт | 4 |
| 15 | 563G6-70341 | Плата опора | 1 |
| 16 | 26609-32001 | Ремень сиденье | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW100-G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
