Пол (навес) — HITACHI ZW100-G

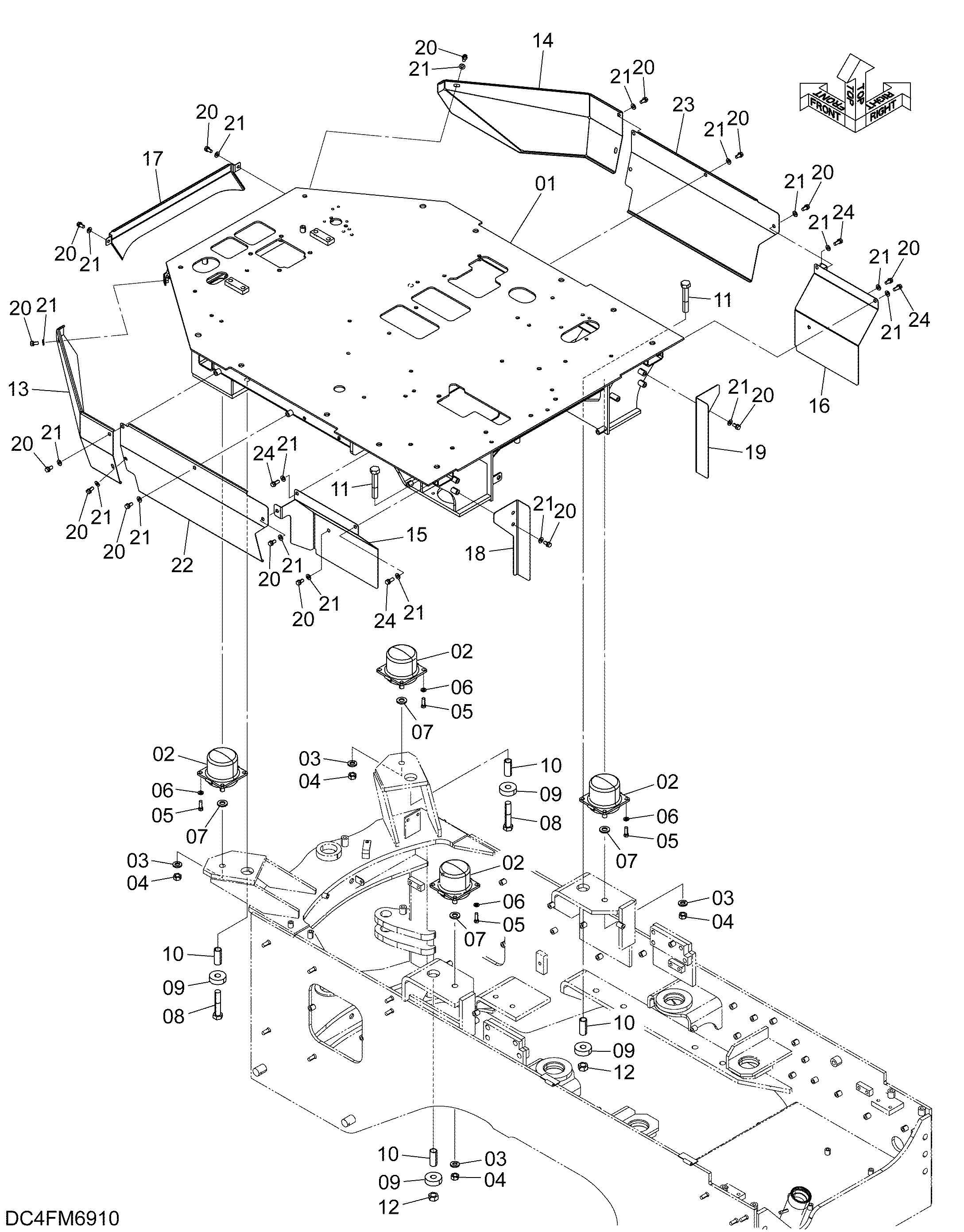

Заводская схема «Пол (навес)» для HITACHI ZW100-G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263A6-90112 | Коккпит | 1 |
| 02 | 263A6-92171 | Резиновый крепление | 4 |
| 03 | HLJ222016 | Шайба | 4 |
| 04 | 01401-10016 | Гайка | 4 |
| 05 | 01116-10030 | Болт | 16 |
| 06 | 02011-00010 | Шайба | 16 |
| 07 | HLJ222018 | Шайба | 4 |
| 08 | 01116-20100 | Болт | 2 |
| 09 | 26756-92281 | Пластина | 4 |
| 10 | 26756-92291 | Проставка | 4 |
| 11 | 01116-20110 | Болт | 2 |
| 12 | 01401-10020 | Гайка | 2 |
| 13 | 263A6-52441 | Крышка (LH) | 1 |
| 14 | 563A6-52071 | Крышка | 1 |
| 15 | 263A6-52371 | Крышка (LH) | 1 |
| 16 | 263A6-52381 | Крышка (RH) | 1 |
| 17 | 263G6-92401 | Крышка | 1 |
| 18 | 263A6-52451 | Пластина | 1 |
| 19 | 263A6-52461 | Пластина | 1 |
| 20 | 01183-10020 | Болт | 18 |
| 21 | 02000-00010 | Шайба | 22 |
| 22 | 563A6-52081 | Крышка | 1 |
| 23 | 563A6-52091 | Крышка | 1 |
| 24 | 01183-10025 | Болт | 4 |
