Кабина (1)(без GPS) — HITACHI ZW100-G

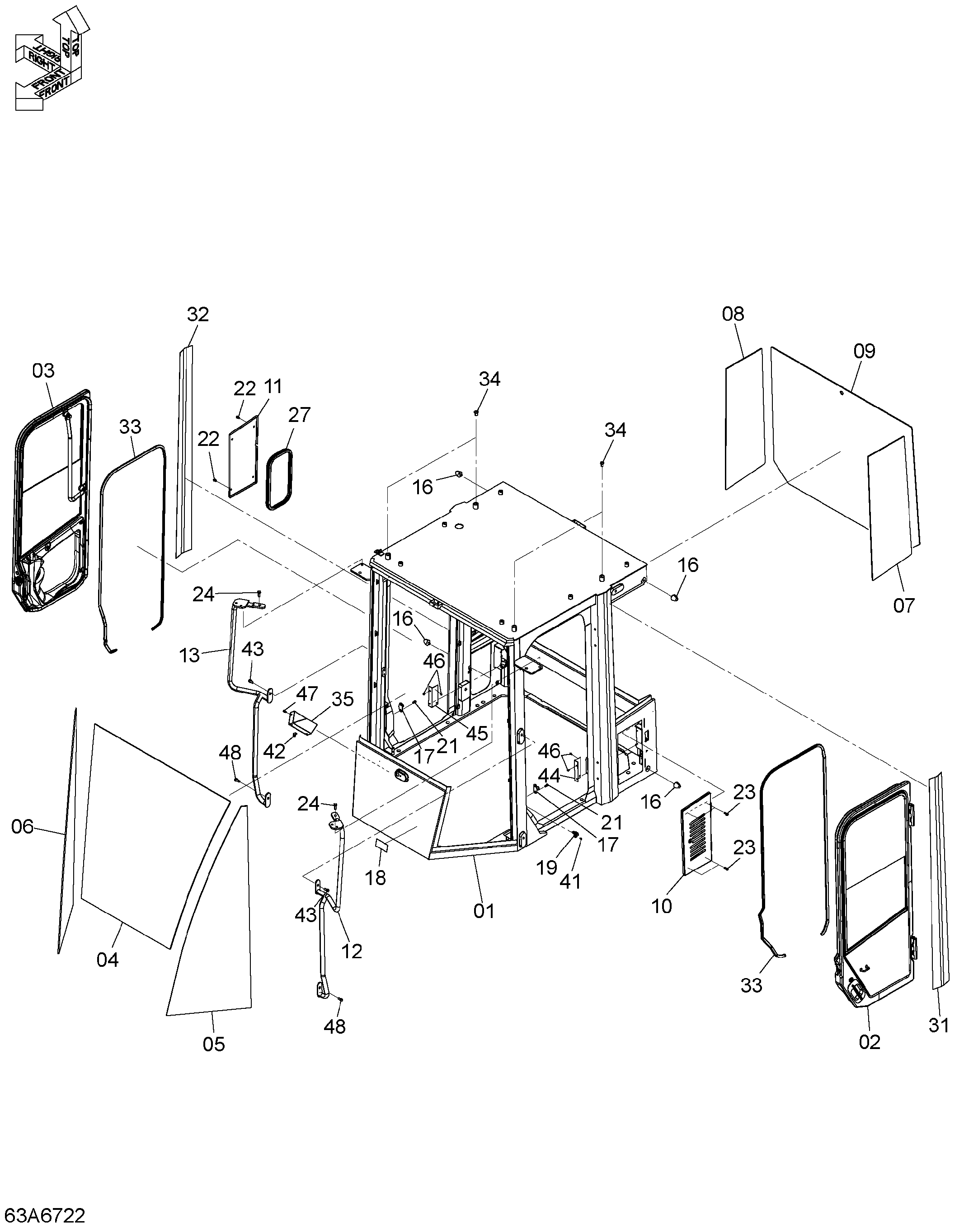

Заводская схема «Кабина (1)(без GPS)» для HITACHI ZW100-G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263A6-74011 | Панель | 1 |
| 02 | 263A6-74021 | Дверь LH | 1 |
| 03 | 263A6-74031 | Дверь RH | 1 |
| 04 | 263G6-74102 | Стекло передний | 1 |
| 05 | 263G6-74112 | Стекло передний LH | 1 |
| 06 | 263G6-74122 | Стекло передний RH | 1 |
| 07 | 263G6-74142 | Стекло задний LH | 1 |
| 08 | 263G6-74152 | Стекло задний RH | 1 |
| 09 | 263G6-74132 | Стекло задний | 1 |
| 10 | 263A6-74041 | LID L | 1 |
| 11 | 263G6-74261 | LID RH | 1 |
| 12 | 263E6-74121 | Поручень LH | 1 |
| 13 | 263E6-74131 | Поручень RH | 1 |
| 16 | 263G6-74311 | Ограничитель | 4 |
| 17 | 263G6-74401 | Ответная планка | 2 |
| 19 | 26766-73501 | Выключатель дверь | 1 |
| 21 | 263G6-74651 | Винт | 4 |
| 22 | 263G6-74661 | Винт | 4 |
| 23 | 26406-52421 | Болт | 4 |
| 24 | 263G6-74681 | Болт | 2 |
| 27 | 263G6-74791 | Резиновый (S) | 1 |
| 31 | 263A6-74121 | Наклейка LH | 1 |
| 32 | 263A6-74131 | Наклейка RH | 1 |
| 33 | 263G6-74951 | Резиновый (G) | 2 |
| 34 | 26426-78241 | Колпачок | 4 |
| 35 | 263G6-74982 | Крышка гидромотор | 1 |
| 41 | 263G6-75061 | Винт | 1 |
| 42 | 263G6-75191 | Кронштейн | 1 |
| 43 | 263G6-75201 | Болт | 2 |
| 44 | 263G6-75222 | Крышка защёлка LH | 1 |
| 45 | 263G6-75232 | Крышка защёлка RH | 1 |
| 46 | 263G6-74621 | Винт | 8 |
| 47 | 263G6-74971 | Болт | 3 |
| 48 | 263G6-75201 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW100-G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
