Управление двигателем — HITACHI ZW100-G

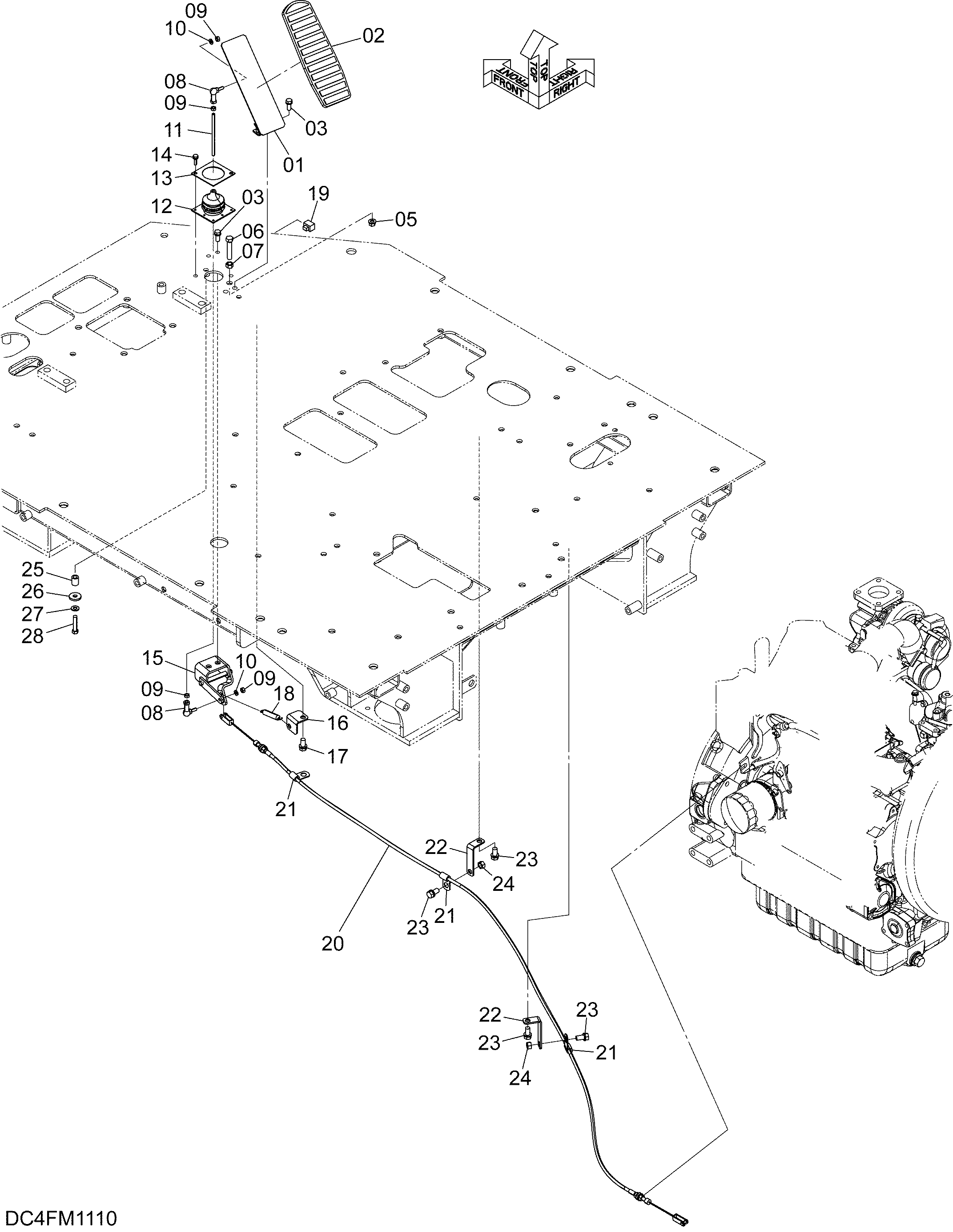

Заводская схема «Управление двигателем» для HITACHI ZW100-G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 563A1-12001 | Аккеларатор педаль | 1 |
| 02 | 26405-42211 | Крышка педаль | 1 |
| 03 | 01183-08020 | Болт | 4 |
| 06 | 01111-10050 | Болт | 1 |
| 07 | 01401-00010 | Гайка | 1 |
| 08 | 26093-62171 | Линкбалл | 2 |
| 09 | 01400-00006 | Гайка | 4 |
| 10 | 02010-00006 | Шайба | 2 |
| 11 | 26061-12071 | Шток | 1 |
| 12 | 501B2-62471 | Защитный чехол | 1 |
| 13 | 563A1-12021 | Пластина | 1 |
| 14 | 01183-06020 | Болт | 2 |
| 15 | 563A1-12011 | Беллкранк | 1 |
| 16 | 563A1-12051 | Кронштейн | 1 |
| 17 | 01183-10020 | Болт | 1 |
| 18 | 56090-13521 | Пружина | 1 |
| 19 | 563A2-42761 | Колпачок | 1 |
| 20 | 563A1-12031 | Трос | 1 |
| 21 | HL4190271 | Зажим | 3 |
| 22 | 26612-42081 | Кронштейн | 2 |
| 23 | 01183-10020 | Болт | 4 |
| 24 | 01401-00010 | Гайка | 2 |
| 25 | 26263-42051 | Проставка | 1 |
| 26 | 26386-13281 | Шайба | 1 |
| 27 | 02000-00008 | Шайба | 1 |
| 28 | 01170-08025 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW100-G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
