Пол плата (3) — HITACHI ZW100-G

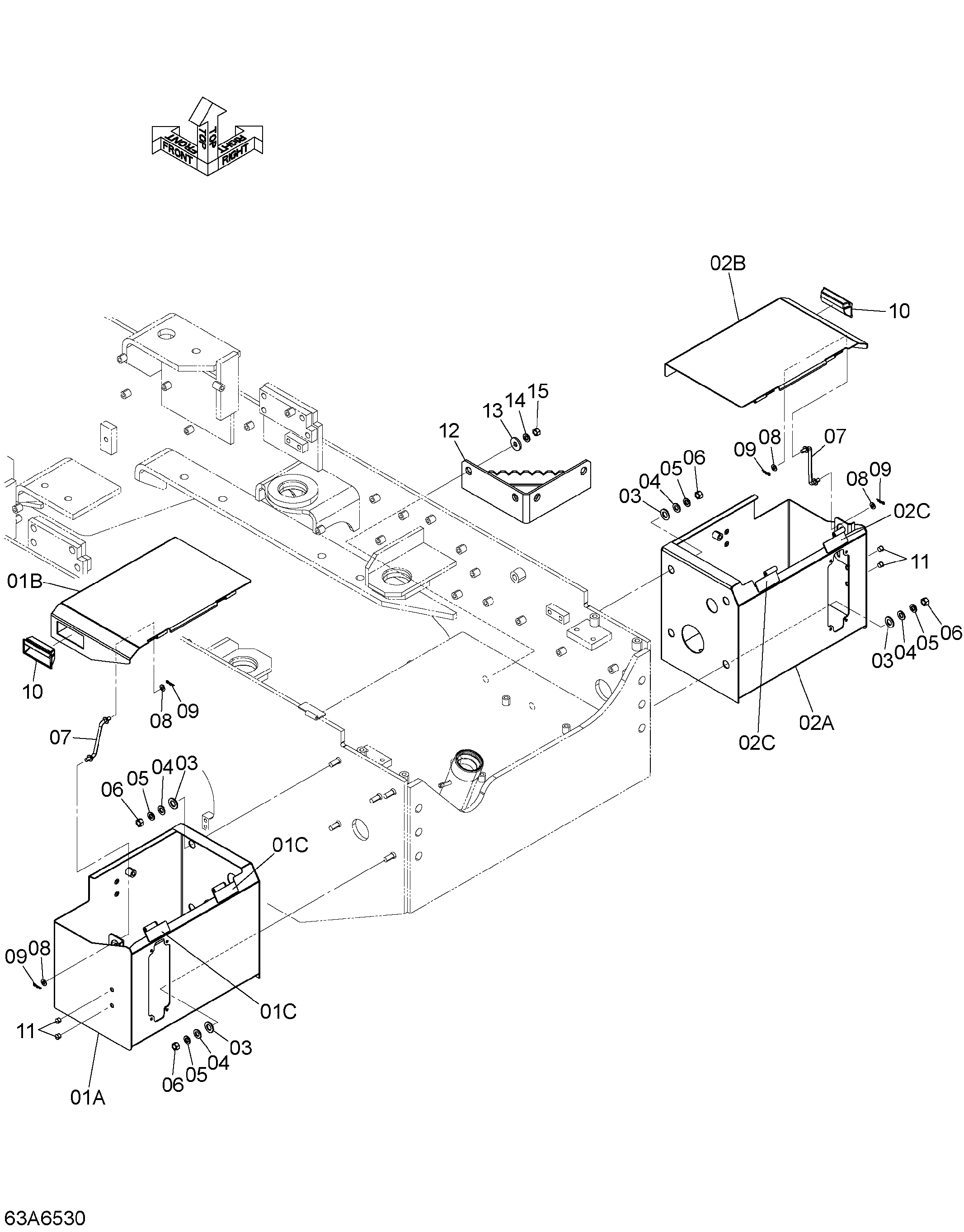

Заводская схема «Пол плата (3)» для HITACHI ZW100-G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263A6-50171 | Короб аккумулятор (LH) | 1 |
| 01A | 263A6-52201 | Короб (LH) | 1 |
| 01B | 263A6-52221 | Крышка (LH) | 1 |
| 01C | 26606-52511 | Втулка | 2 |
| 02 | 263A6-50181 | Короб аккумулятор (RH) | 1 |
| 02A | 263A6-52211 | Короб (RH) | 1 |
| 02B | 263A6-52231 | Крышка (RH) | 1 |
| 02C | 26606-52511 | Втулка | 2 |
| 03 | 02000-00016 | Шайба | 8 |
| 04 | 02000-00012 | Шайба | 8 |
| 05 | 02010-00012 | Шайба | 8 |
| 06 | 01401-00012 | Гайка | 8 |
| 07 | 263E6-52691 | Шток | 2 |
| 08 | 02000-00008 | Шайба | 4 |
| 09 | 26067-42081 | Палец стопорный | 4 |
| 10 | 26836-43141 | Рукоятка | 2 |
| 11 | 26754-12491 | Болтс отверстие крышка | 4 |
| 12 | 263E6-52591 | Ступень | 1 |
| 13 | 26096-42351 | Шайба | 2 |
| 14 | 02010-00012 | Шайба | 2 |
| 15 | 01401-00012 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW100-G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
