1.6M3 стоккпиле зинк-платед ковш с болт ON режущий кромка (быстросъёмное устройство тип) — HITACHI ZW100-DO

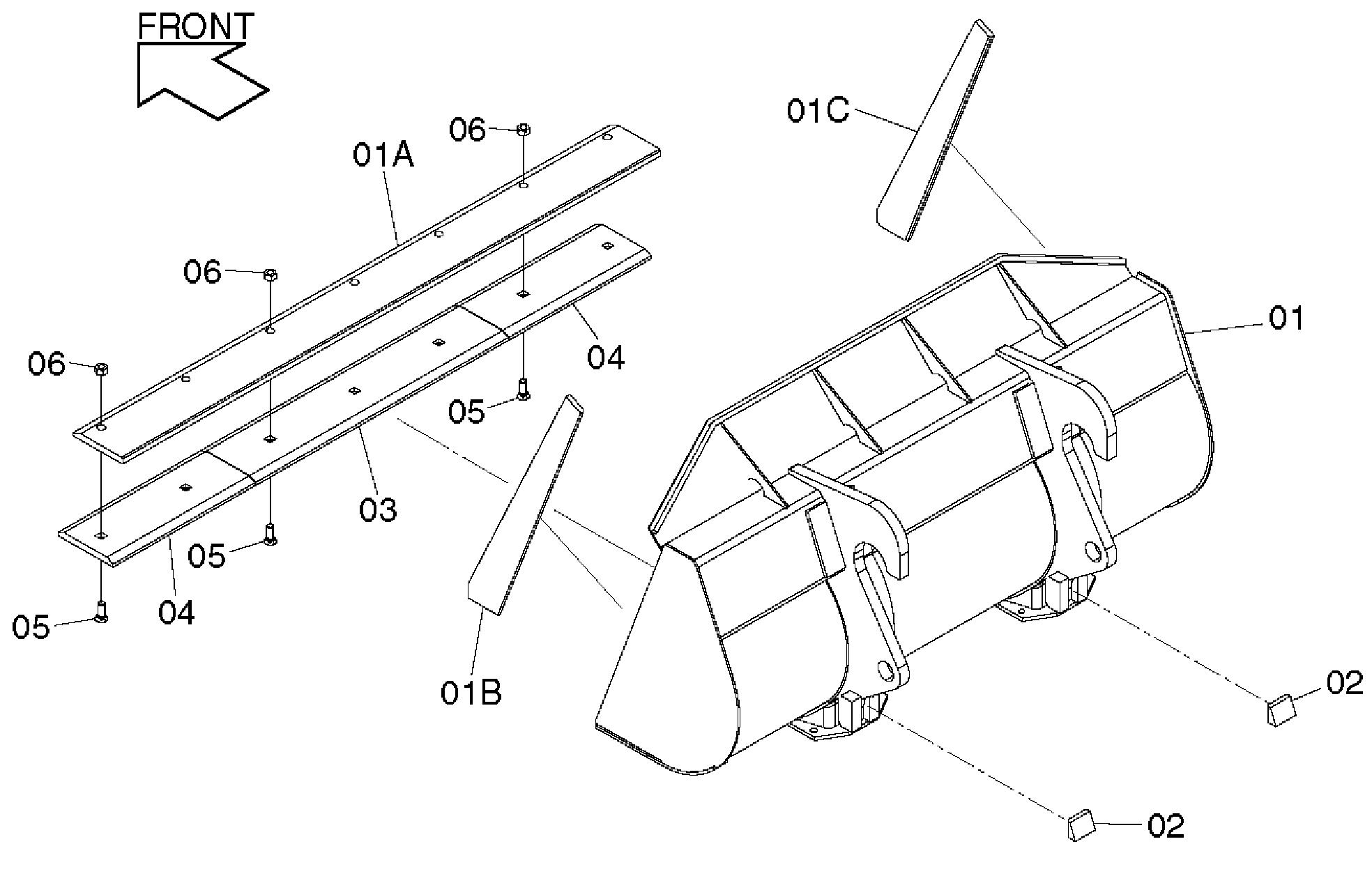

Заводская схема «1.6M3 стоккпиле зинк-платед ковш с болт ON режущий кромка (быстросъёмное устройство тип)» для HITACHI ZW100-DO. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563A8-80591 | Ковш в сборе | 1 | |
| 01 | 563A8-80601 | Ковш | 1 |
| 01A | 26408-82171 | Кромка режущий | 1 |
| 01B | 563A8-82001 | Кромка боковой | 1 |
| 01C | 563A8-82011 | Кромка боковой | 1 |
| 02 | 56400-50961 | Ограничитель | 2 |
| 03 | 26408-82131 | Кромка двойной | 1 |
| 04 | 26408-82141 | Кромка двойной | 2 |
| 05 | 56430-51061 | Болт | 7 |
| 06 | 56600-54751 | Гайка | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW100-DO и серийный номер машины. Это снижает риск заказа детали другого исполнения.
