Отвал — HITACHI ZW100-DO

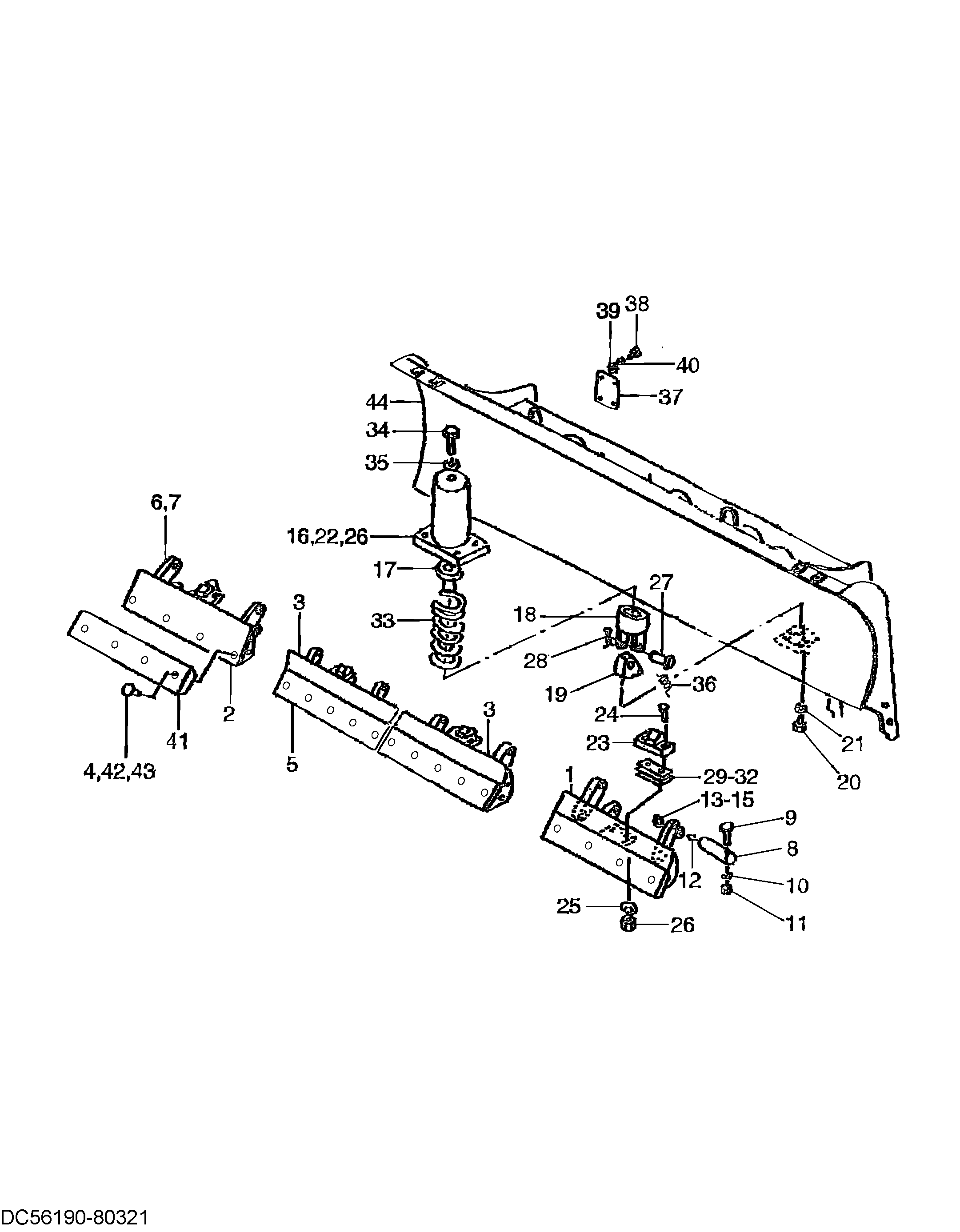

Заводская схема «Отвал» для HITACHI ZW100-DO. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1-44	56190-80321	Отвал в сборе	1
1	56190-80341	Реверсал кромка (левый)	1
2	56190-80351	Реверсал кромка (правый)	1
3	56190-59141	Реверсал кромка (C)	2
4	26123-30221	Шайба	18
5	56480-59641	Куттинг-едге	2
6	56443-39861	Тяга	16
7	26068-72101	Втулка	32
8	56443-39901	Палец	32
9	01116-10080	Болт	32
10	02010-00010	Шайба	32
11	01401-00010	Гайка	32
12	04901-00100	Смазка штуцер	32
13	56443-39601	Регулировочная шайба	64
14	56443-39611	Регулировочная шайба	32
15	56443-39621	Регулировочная шайба	32
16	56443-39761	Гидроцилиндр трубка	4
17	56443-39221	Ограничитель пружина	4
18	56560-57741	Поршень	4
19	56560-57781	Кулачок	4
20	01116-16045	Болт	16
21	02011-00016	Шайба	16
22	04901-00100	Смазка штуцер	4
23	56560-57791	Ноткх	4
24	01116-16060	Болт	8
25	02011-00016	Шайба	8
26	01401-10016	Гайка	24
27	56443-39502	Палец	4
28	02200-05070	Палец коттер	4
29	56443-39921	Регулировочная шайба	8
30	56443-39931	Регулировочная шайба	8
31	56443-39941	Регулировочная шайба	8
32	56443-39951	Регулировочная шайба	8
33	56443-39471	Пружина	4
34	01117-16110	Болт	4
35	01401-50016	Гайка	4
36	56560-57811	Обратный пружина	4
37	56480-59431	Крышка	2
38	01110-10030	Болт	8
39	02000-00010	Шайба	8
40	02010-00010	Шайба	8
41	56190-80381	Кромка	2
42	56383-02131	Болт	18
43	56383-02201	Гайка	18
44	56190-80331	Отвал	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW100-DO и серийный номер машины. Это снижает риск заказа детали другого исполнения.
