Нижний профиле кабина (1) — HITACHI ZW100-DO

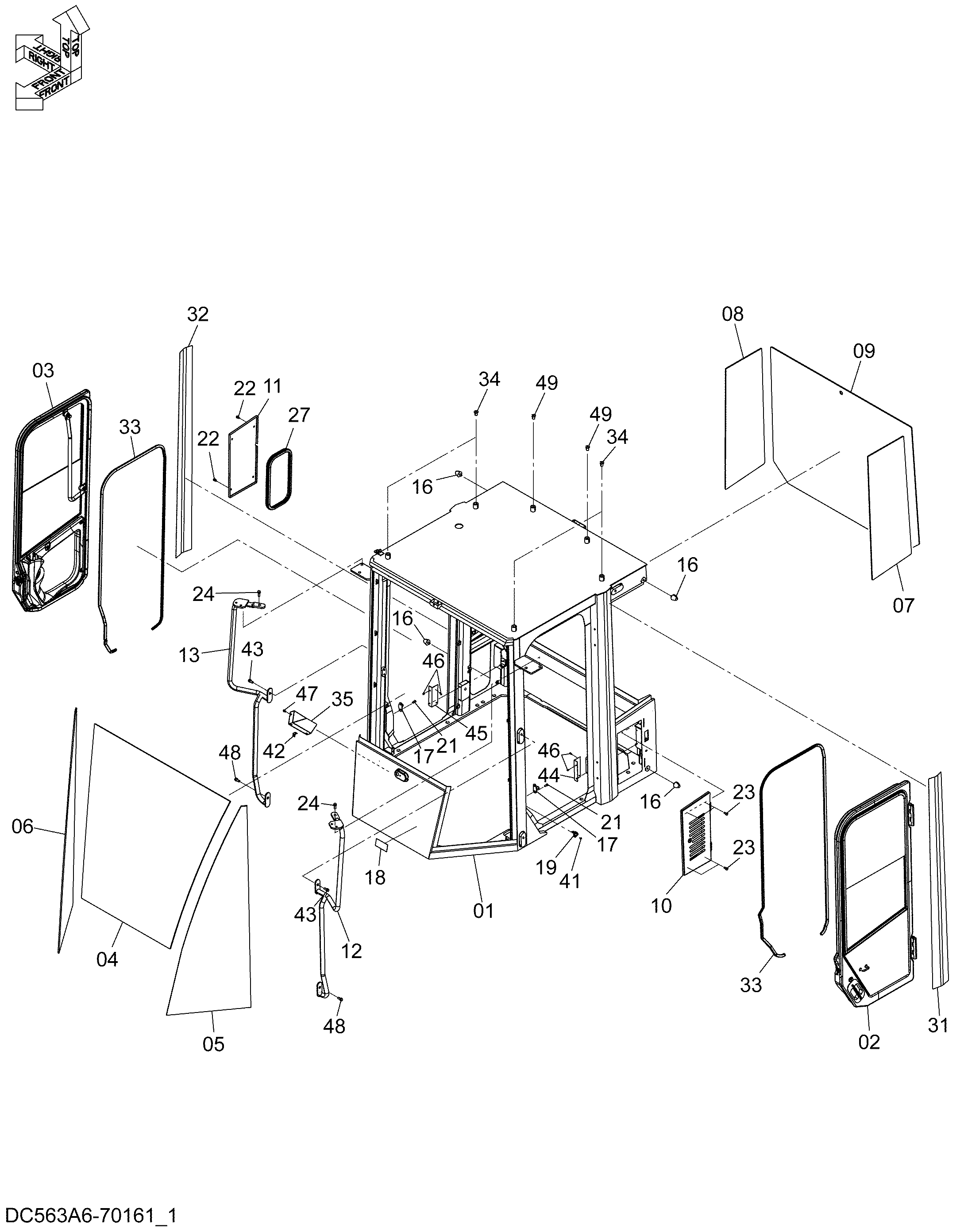

Заводская схема «Нижний профиле кабина (1)» для HITACHI ZW100-DO. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 563A6-74401 | Панель | 1 |
| 02 | 563A6-74411 | Дверь | 1 |
| 03 | 563A6-74421 | Дверь | 1 |
| 04 | 563A6-74431 | Стекло передний | 1 |
| 05 | 563A6-74441 | Стекло передний | 1 |
| 06 | 563A6-74451 | Стекло передний | 1 |
| 07 | 563A6-74461 | Стекло задний | 1 |
| 08 | 563A6-74471 | Стекло задний | 1 |
| 09 | 563A6-74481 | Стекло задний | 1 |
| 10 | 263A6-74041 | LID | 1 |
| 11 | 263G6-74261 | LID | 1 |
| 12 | 563A6-74491 | Поручень | 1 |
| 13 | 563A6-74501 | Поручень | 1 |
| 16 | 263G6-74311 | Ограничитель | 4 |
| 17 | 263G6-74401 | Ответная планка | 2 |
| 19 | 26766-73501 | Выключатель дверь | 1 |
| 21 | 263G6-74651 | Винт | 4 |
| 22 | 263G6-74661 | Винт | 4 |
| 23 | 26406-52421 | Болт | 4 |
| 24 | 263G6-74681 | Болт | 2 |
| 27 | 263G6-74791 | Резиновая прокладка | 1 |
| 31 | 263G6-74931 | Наклейка | 1 |
| 32 | 263G6-74941 | Наклейка | 1 |
| 33 | 563A6-74531 | Резиновая прокладка | 2 |
| 34 | 26426-78241 | Колпачок | 4 |
| 35 | 263G6-74982 | Крышка гидромотор | 1 |
| 41 | 263G6-75061 | Винт | 1 |
| 42 | 263G6-75191 | Кронштейн | 1 |
| 43 | 263G6-75201 | Болт | 2 |
| 44 | 263G6-75222 | Крышка защёлка | 1 |
| 45 | 263G6-75232 | Крышка защёлка | 1 |
| 46 | 263G6-74621 | Винт | 8 |
| 47 | 263G6-74971 | Болт | 3 |
| 48 | 263G6-75201 | Болт | 2 |
| 49 | 563A6-74561 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW100-DO и серийный номер машины. Это снижает риск заказа детали другого исполнения.
