Ролл граб рама (быстросъёмное устройство тип) — HITACHI ZW100-DO

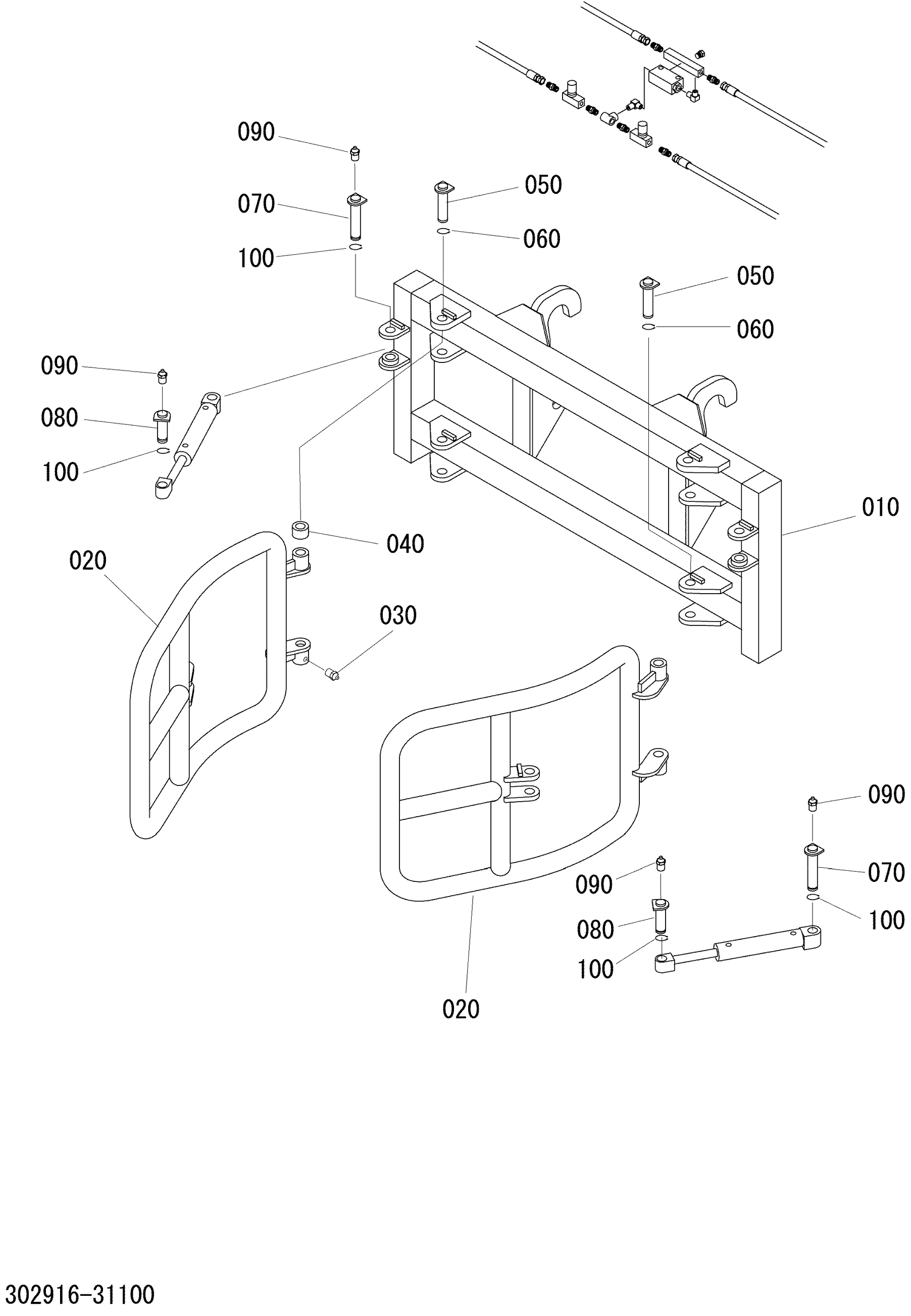

Заводская схема «Ролл граб рама (быстросъёмное устройство тип)» для HITACHI ZW100-DO. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 020 | 323916-11120 | Рукоять | 2 |
| 030 | 110001-01000 | Штуцер смазка | 4 |
| 040 | 323916-11130 | Втулка | 2 |
| 050 | 323916-11140 | Палец | 4 |
| 060 | 111511-03015 | Стопорное кольцо | 4 |
| 070 | 323916-11150 | Палец | 2 |
| 080 | 323916-11160 | Палец | 2 |
| 090 | 110001-01000 | Штуцер смазка | 4 |
| 100 | 111511-03015 | Стопорное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW100-DO и серийный номер машины. Это снижает риск заказа детали другого исполнения.
