Боковой скольжение поворотный плуг для быстрый быстросъёмное устройство (1/2)(сапр01) — HITACHI ZW100-DO

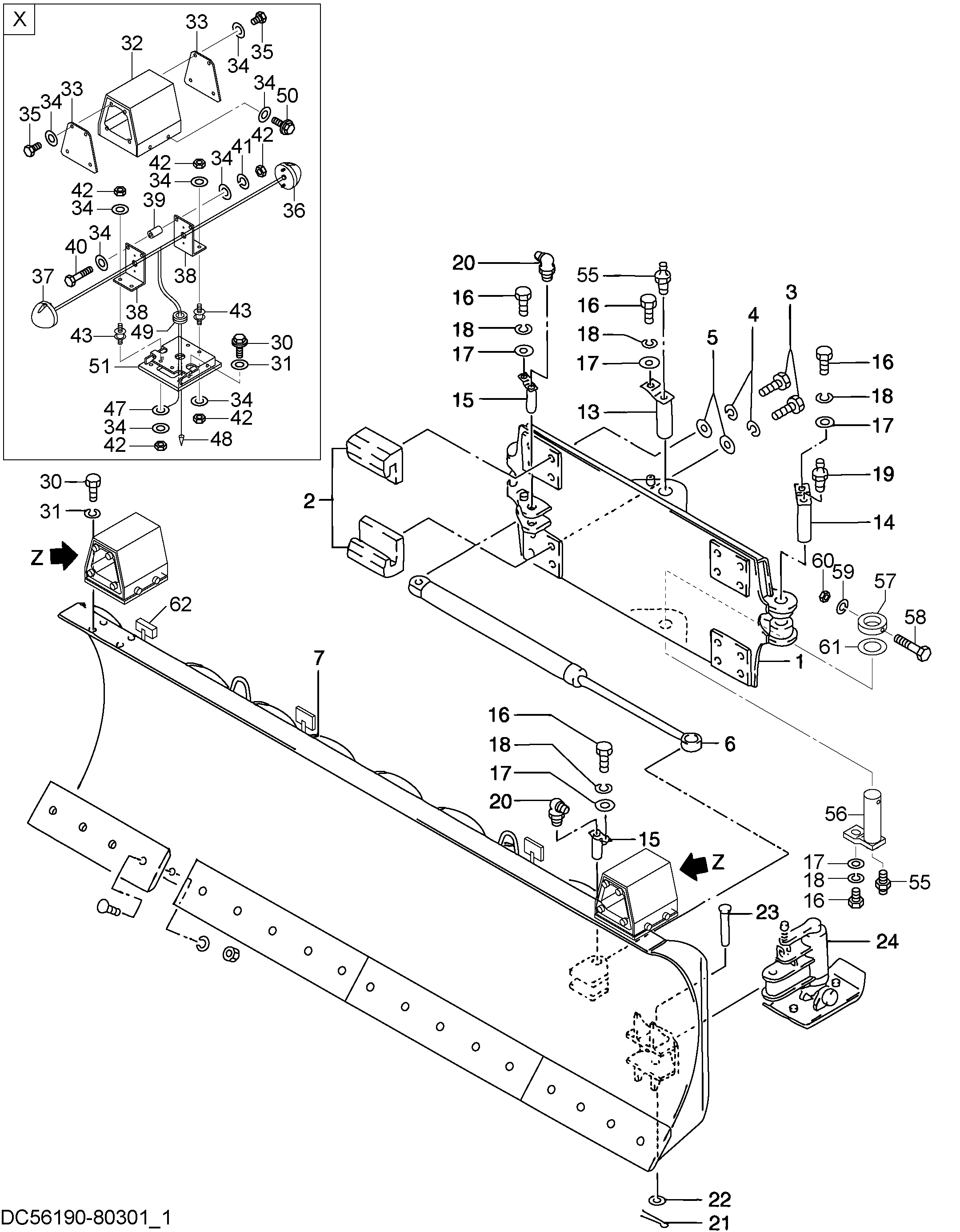

Заводская схема «Боковой скольжение поворотный плуг для быстрый быстросъёмное устройство (1/2)(сапр01)» для HITACHI ZW100-DO. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	56190-80301	Боковой скольжение поворотный плуг в сборе	1
1	56383-21041	Кронштейн направляющая	1
2	58231-62851	Направляющая	4
3	01116-20130	Болт	16
4	02011-00020	Шайба	16
5	26323-02001	Шайба	16
6	56383-22011	Гидроцилиндр	1
7	56190-80321	Отвал в сборе	1
13	563A0-62141	Палец в сборе	1
14	563A0-62081	Палец в сборе	2
15	563A0-62191	Палец в сборе	2
16	01116-12025	Болт	6
17	26096-42351	Шайба	6
18	02011-00012	Шайба	6
19	04901-00100	Пресс-маслёнка	2
20	04901-00190	Пресс-маслёнка	2
21	02200-08050	Разрезной палец	2
22	02000-00030	Шайба	2
23	56311-65901	Палец	2
24	56383-01021	Башмак в сборе	2
30	01183-10025	Болт, шайба	8
31	02000-00010	Шайба	8
32	563A0-60141	Крышка в сборе	2
33	563A0-62041	Крышка пластина	4
34	02000-00008	Шайба	44
35	01100-08025	Болт	16
36	563G2-43211	LED фонарь в сборе	2
37	563G2-43201	LED фонарь в сборе	2
38	563A0-62051	Кронштейн фонарь	4
39	56480-58181	Втулка	4
40	01100-08050	Болт	4
41	02010-00008	Шайба	4
42	01400-00008	Гайка	36
43	202P2-42501	Крепление резиновый	8
47	24582-42111	Клемма	2
48	58490-50931	Клемма	2
49	21471-24371	Уплотнительная втулка	2
50	01183-08020	Болт, шайба	8
51	563A0-60131	Фонарь крепление в сборе	2
55	04901-00100	Пресс-маслёнка	2
56	563A0-62171	Палец в сборе	1
57	56480-62141	Коллер	1
58	01116-10110	Болт	1
59	02011-00010	Шайба	1
60	01401-50010	Гайка	1
61	56480-62131	Регулировочная шайба	1
62	56480-59631	Трубка	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW100-DO и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
