Ролл граб (быстросъёмное устройство тип) — HITACHI ZW100-DO

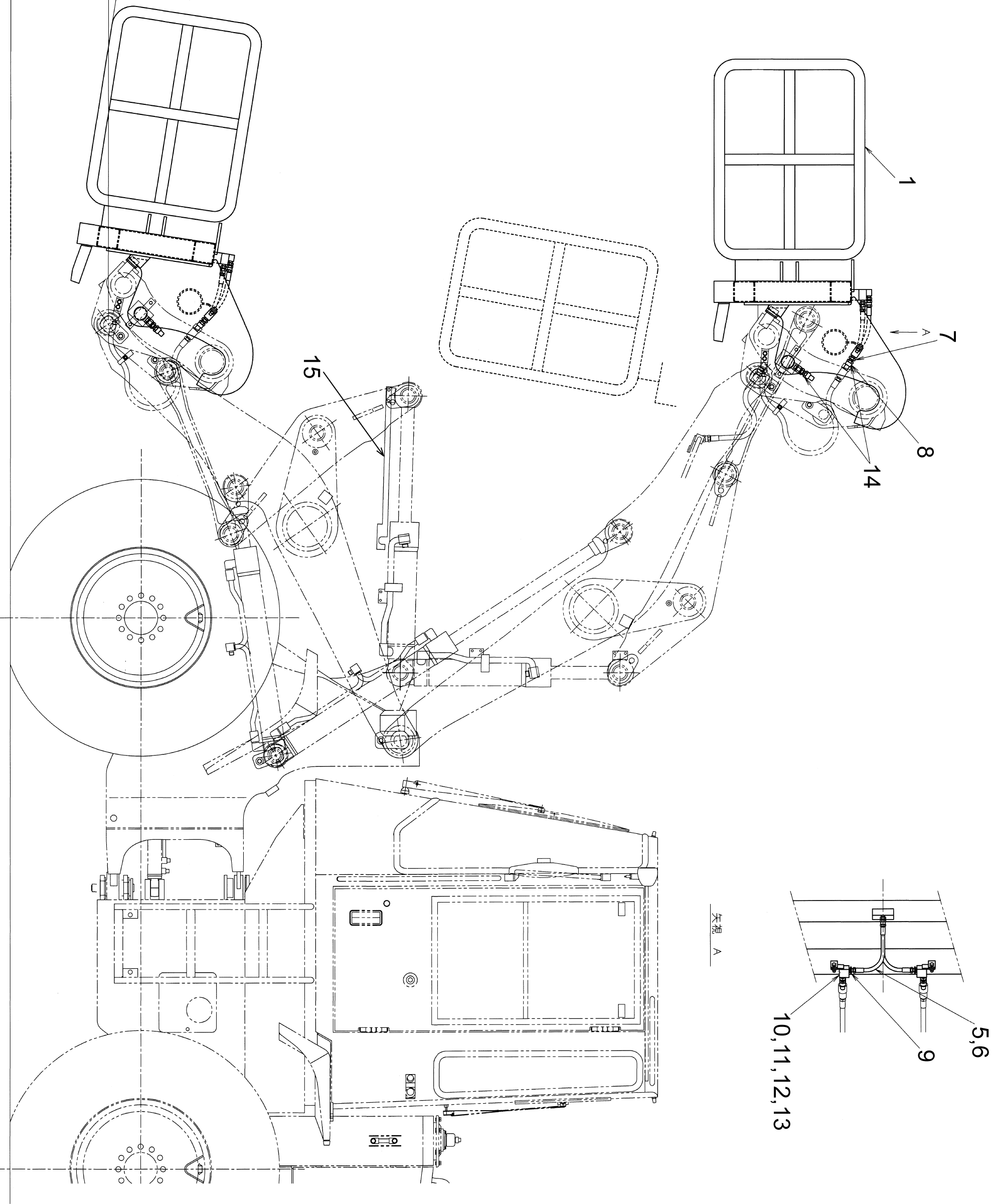

Заводская схема «Ролл граб (быстросъёмное устройство тип)» для HITACHI ZW100-DO. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 70525-01012 | Ролл граб | 1 |
| 4 | 04137-00303 | Ниппель | 2 |
| 5 | 70728-50100 | Шланг | 2 |
| 6 | 21787-72061 | Шланг защита | 1 |
| 7 | 29067-68461 | Ниппель | 2 |
| 8 | 56380-54481 | Муфта халф | 2 |
| 9 | 24047-92381 | Втулка | 2 |
| 10 | 56380-54451 | Угловой штуцер в сборе | 2 |
| 11 | 01110-12035 | Болт | 2 |
| 12 | 02010-00012 | Шайба | 2 |
| 13 | 01401-00012 | Гайка | 2 |
| 14 | 56090-12131 | Пыль колпачок | 4 |
| 15 | 70106-87045 | Левелер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW100-DO и серийный номер машины. Это снижает риск заказа детали другого исполнения.
