Ролл граб детали (быстросъёмное устройство тип) — HITACHI ZW100-DO

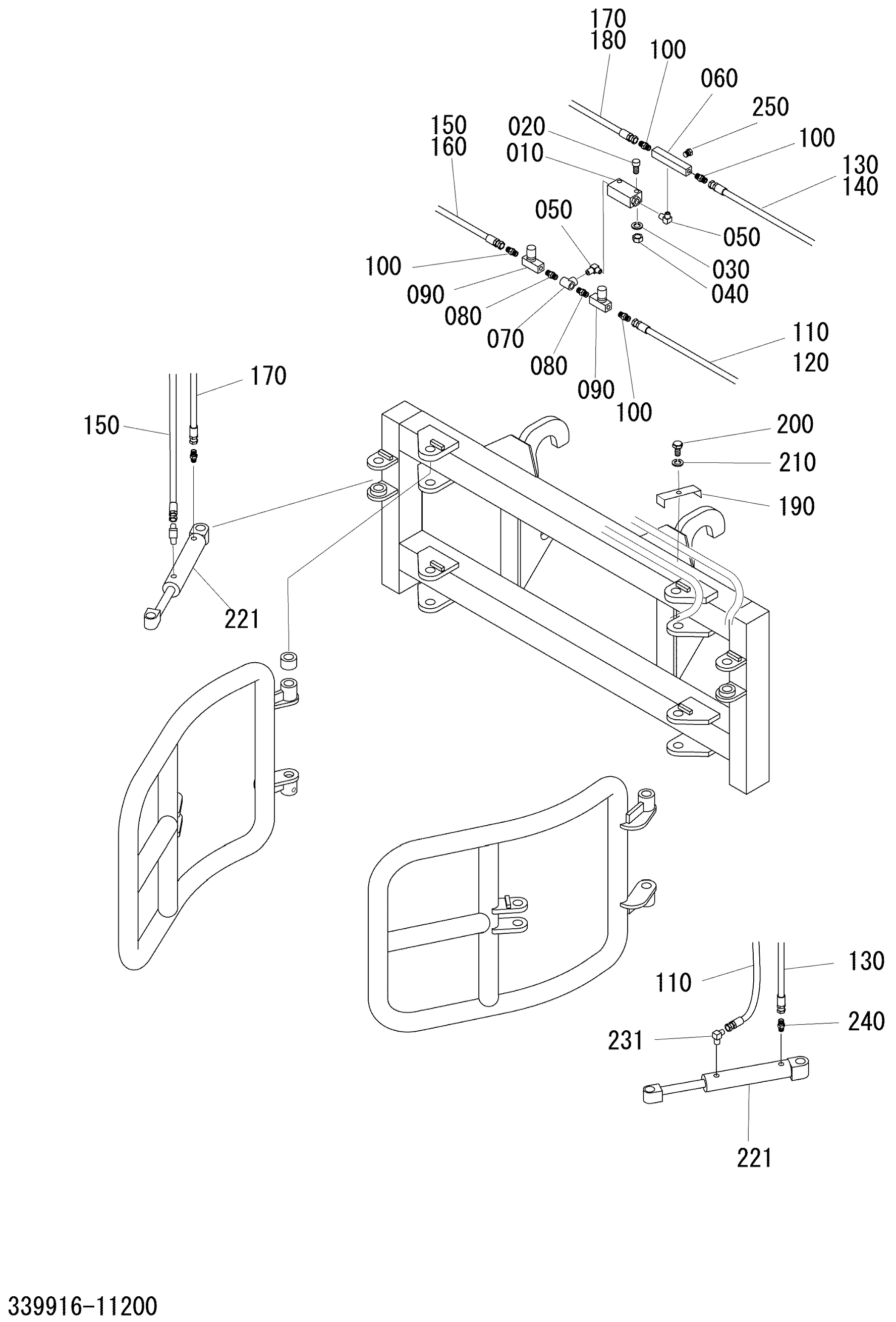

Заводская схема «Ролл граб детали (быстросъёмное устройство тип)» для HITACHI ZW100-DO. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 301916-11210 | Клапан, обратный в сборе | 1 |
| 020 | 100921-08045 | Болт | 2 |
| 030 | 108002-08020 | Пружинная шайба | 2 |
| 040 | 103312-08065 | Гайка | 2 |
| 050 | 322061-11150 | Угловой штуцер | 2 |
| 060 | 301916-11220 | Адаптер | 1 |
| 070 | 343271-11210 | Тройник | 1 |
| 080 | 341421-11440 | Разъём | 2 |
| 090 | 301916-11230 | Клапан, остановка | 2 |
| 100 | 352531-11130 | Адаптер, шланг | 4 |
| 110 | 125240-09100 | Шланг | 1 |
| 120 | 132110-15085 | Коил, трубка | 1 |
| 130 | 125240-09110 | Шланг | 1 |
| 140 | 132110-15095 | Трубка, коил | 1 |
| 150 | 125240-09090 | Шланг | 1 |
| 160 | 132110-15075 | Трубка, коил | 1 |
| 170 | 125240-09120 | Шланг | 1 |
| 180 | 132110-15105 | Коил, трубка | 1 |
| 190 | 301916-11240 | Кланп, шланг | 2 |
| 200 | 100112-08030 | Болт | 2 |
| 210 | 108002-08020 | Пружинная шайба | 2 |
| 221 | 323916-11211 | Гидроцилиндр в сборе | 2 |
| 231 | 123304-03030 | Угловой штуцер | 4 |
| 240 | 123301-03030 | Разъём | 2 |
| 250 | 123212-03000 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW100-DO и серийный номер машины. Это снижает риск заказа детали другого исполнения.
