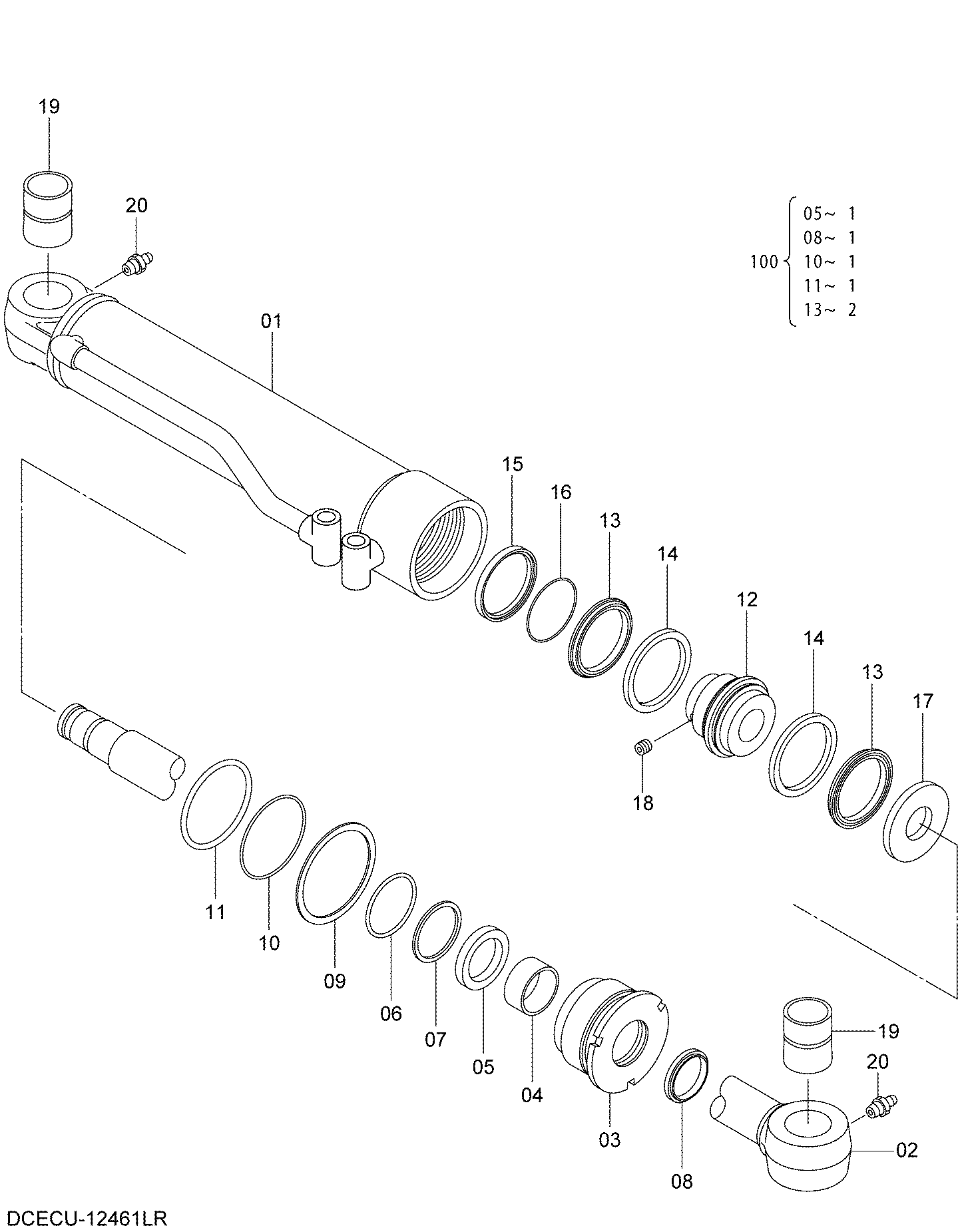

Поворотный гидроцилиндр (схема002, схема001) — HITACHI ZW100
Заводская схема «Поворотный гидроцилиндр (схема002, схема001)» для HITACHI ZW100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| CU-12461L | Гидроцилиндр в сборе LH | 1 | |
| CU-12461R | Гидроцилиндр в сборе RH | 1 | |
| 01 | B-30707-4510 | Труба гидроцилиндра | 1 |
| 02 | B-30707-4510 | Шток поршня | 1 |
| 03 | B-30121-1022 | Головка гидроцилиндр | 1 |
| 04 | B-30131-0550 | Втулка | 1 |
| 05 | B-30911-0551 | У-ринг | 1 |
| 06 | B-30151-0550 | Манжета | 1 |
| 07 | B-30141-0550 | Кольцо баккуп | 1 |
| 08 | B-30191-5500 | Грязесъёмное кольцо | 1 |
| 09 | B-30361-1100 | Стопорная шайба | 1 |
| 10 | B-95122-1050 | Уплотнительное кольцо | 1 |
| 11 | B-95112-1000 | Уплотнительное кольцо | 1 |
| 12 | B-30221-1004 | Поршень | 1 |
| 13 | B-30943-1000 | У-ринг | 2 |
| 14 | B-30251-1000 | Поршневое кольцо | 2 |
| 15 | B-30261-1000 | Держатель у-ринг | 1 |
| 16 | B-30331-0003 | Ограничитель | 1 |
| 17 | B-30261-1001 | Держатель у-ринг | 1 |
| 18 | B-91541-1012 | Установочный винт | 1 |
| 19 | B-30421-4502 | Втулка пальца | 2 |
| 20 | B-96111-2010 | Пресс-маслёнка | 2 |
| 100 | CU-11912 | Комплект репаир | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
