Мост в сборе (F)(TPD)(1/2) — HITACHI ZW100

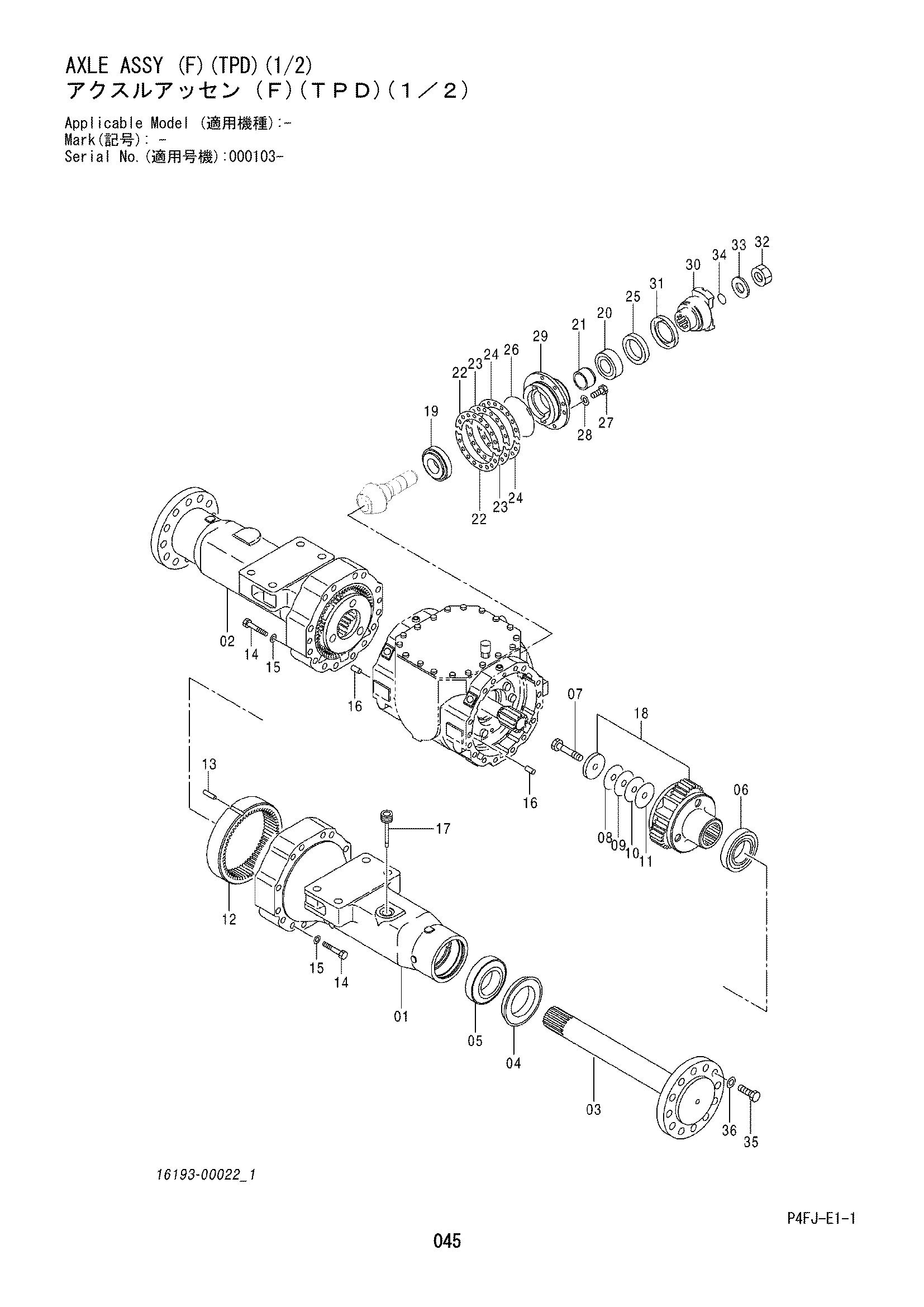

Заводская схема «Мост в сборе (F)(TPD)(1/2)» для HITACHI ZW100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 16193-00022 | Мост в сборе (F)(TPD) | 1 | |
| 01 | 16193-03022 | * Трубка мост | 1 |
| 02 | 16193-03032 | * Трубка мост | 1 |
| 03 | 16193-03441 | * Вал мост | 2 |
| 04 | 16403-02071 | * Уплотнение масляный | 2 |
| 05 | 16403-02081 | * Подшипник | 2 |
| 06 | 16193-03091 | * Подшипник | 2 |
| 07 | 16193-03351 | * Болт | 2 |
| 08 | 16193-03371 | * Регулировочная шайба 0.5mm | 2 |
| 09 | 16193-03381 | * Регулировочная шайба 0.25mm | 2 |
| 10 | 16193-03391 | * Регулировочная шайба 0.2mm | 2 |
| 11 | 16193-03401 | * Регулировочная шайба 0.1mm | 2 |
| 12 | 16193-03181 | * Шестерня кольцо | 2 |
| 13 | 16403-02351 | * Палец | 8 |
| 14 | 01116-16105 | * Болт | 28 |
| 15 | 190A3-02051 | * Шайба | 28 |
| 16 | 02212-16032 | * Палец | 4 |
| 17 | 16403-02331 | * Указатель уровень | 1 |
| 18 | 16193-00211 | * Планет водило | 2 |
| 19 | 16323-52391 | * Подшипник | 1 |
| 20 | 16403-52071 | * Подшипник | 1 |
| 21 | 16193-52041 | * Проставка | 1 |
| 22 | 16193-52081 | * Регулировочная шайба 0.25mm | 4 |
| 23 | 16193-52091 | * Регулировочная шайба 0.2mm | 4 |
| 24 | 16193-52101 | * Регулировочная шайба 0.1mm | 4 |
| 25 | 16403-52091 | * Уплотнение масляный | 1 |
| 26 | 03310-01350 | * O кольцо | 1 |
| 27 | 01106-12035 | * Болт | 6 |
| 28 | 26063-02111 | * Шайба | 6 |
| 29 | 16193-52021 | * Каге подшипник | 1 |
| 30 | 16193-52061 | * Фланец | 1 |
| 31 | 16193-52071 | * Крышка пыль | 1 |
| 32 | 16323-52651 | * Гайка | 1 |
| 33 | 16323-52111 | * Шайба | 1 |
| 34 | 03330-00250 | * O кольцо | 1 |
| 35 | 01106-24055 | * Болт | 24 |
| 36 | 26604-42011 | * Шайба | 24 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
