Электрооборудование (задний консоль) — HITACHI ZW100

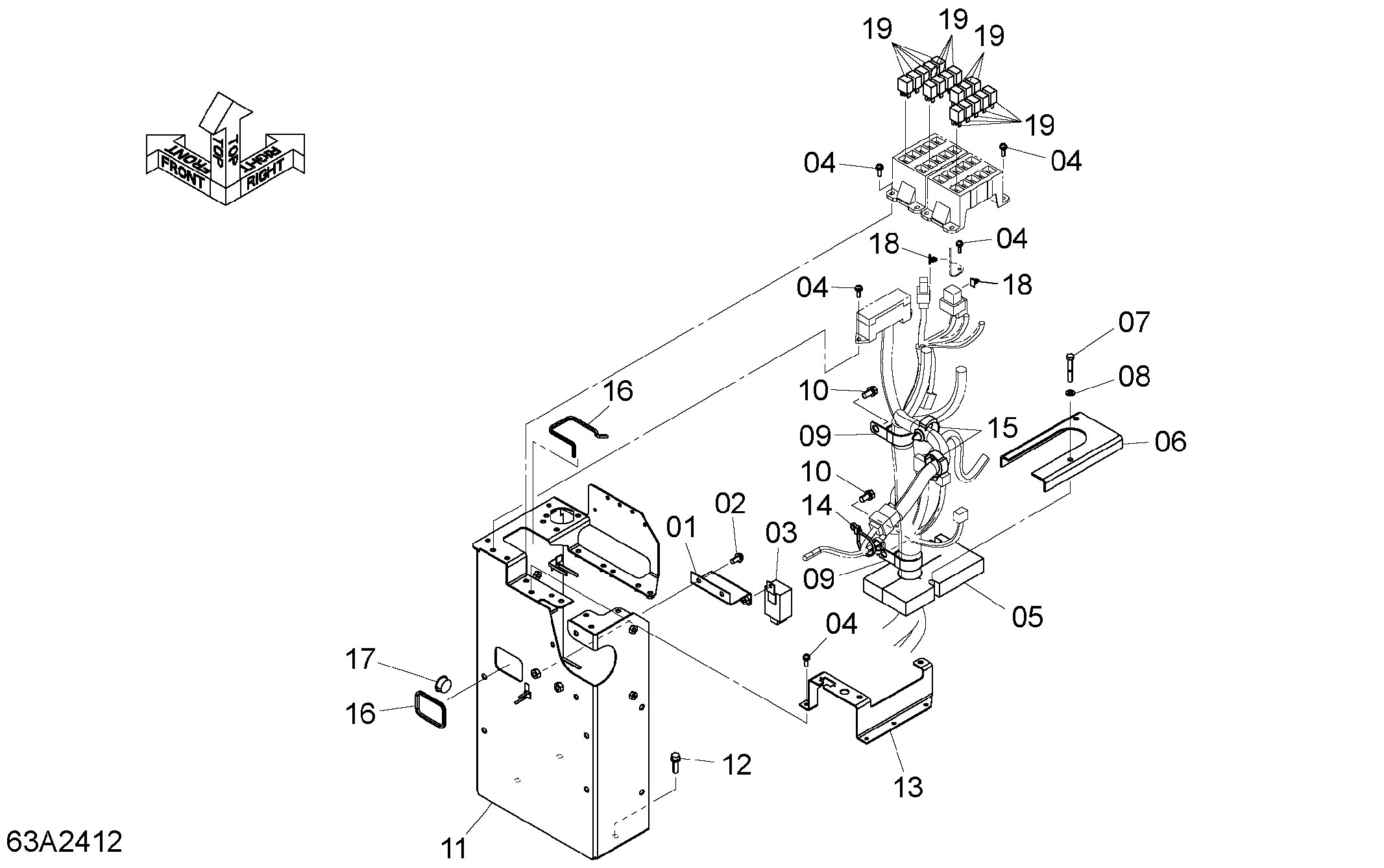

Заводская схема «Электрооборудование (задний консоль)» для HITACHI ZW100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G2-40552 | Кронштейн | 1 |
| 02 | 01033-08020 | Винт | 2 |
| 03 | HL4695509 | Фласхер реле | 1 |
| 04 | 01033-06020 | Винт | 15 |
| 05 | 263G2-43832 | Коврик | 1 |
| 06 | 263G2-43842 | Пластина | 1 |
| 07 | 01100-08050 | Болт | 2 |
| 08 | 02010-00008 | Шайба | 2 |
| 09 | HL4190291 | Зажим | 2 |
| 10 | 01183-10020 | Болт | 2 |
| 11 | 263E2-40201 | Короб | 1 |
| 12 | 01183-10030 | Болт | 3 |
| 13 | 263G2-40751 | Кронштейн | 1 |
| 14 | HL4441695 | Зажим лента | 1 |
| 15 | HL4449019 | Зажим | 2 |
| 16 | 54067-22061 | Громмет фрее | 2 |
| 17 | 26754-12541 | Пробка | 1 |
| 18 | 263G2-44071 | Зажим | 2 |
| 19 | HL4436534 | Реле | 17 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
