Тормозной клапан в сборе — HITACHI ZW100

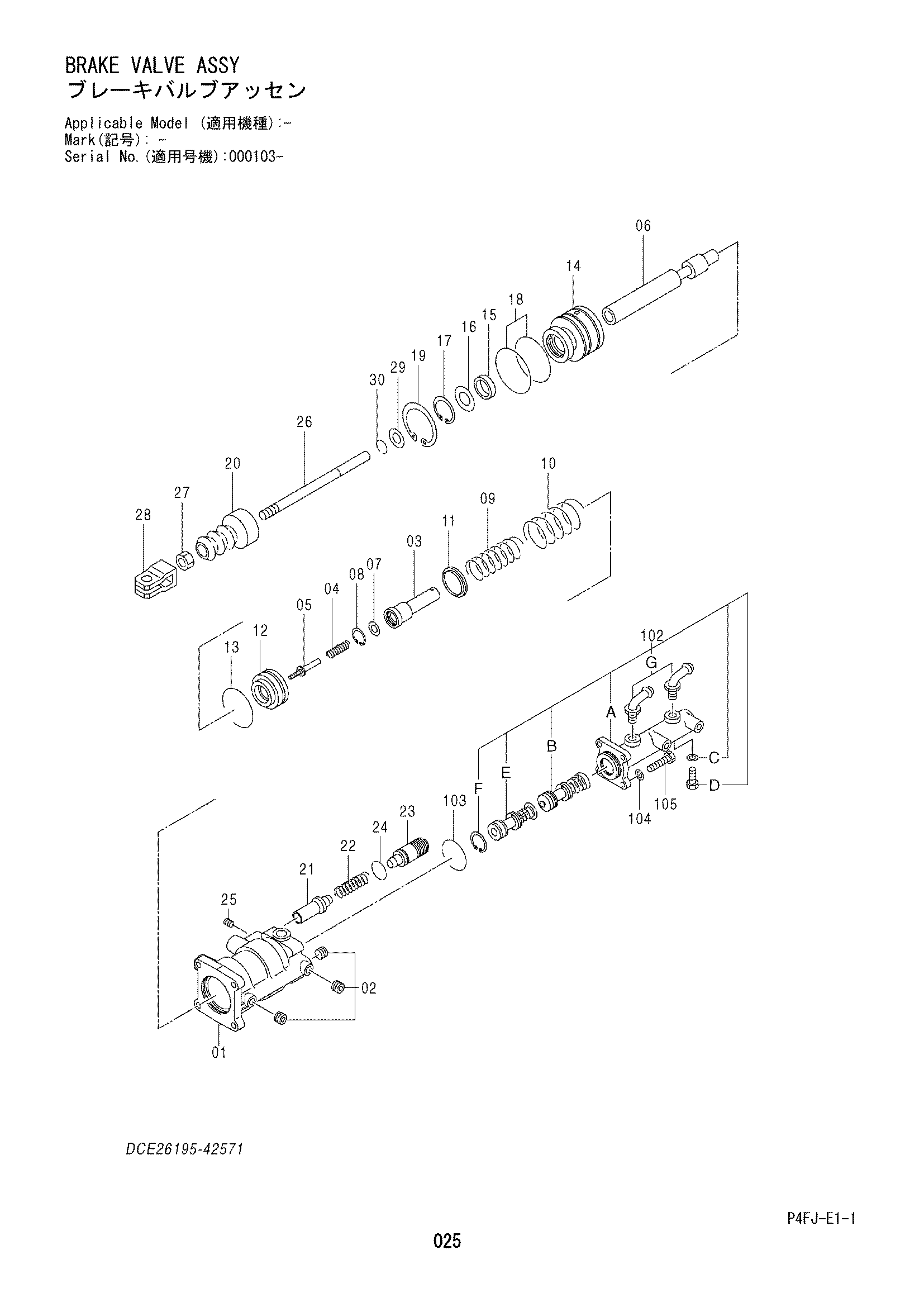

Заводская схема «Тормозной клапан в сборе» для HITACHI ZW100. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	26195-42571	Тормозной клапан в сборе	1
01-30	26195-47241	* Силовой гидроцилиндр в сборе	1
02	26405-47131	** Пробка	3
03	26195-47011	** Разъём	1
04	26405-47151	** Пружина	1
05	26405-47161	** Шток	1
06	26405-47171	** Золотник	1
07	26405-47181	** Шайба упорный	1
08	26405-47191	** C кольцо	1
09	26195-47021	** Пружина	1
10	26195-47031	** Пружина	1
11	26195-47041	** Сиденье пружина	1
12	26195-47051	** Поршень	1
13	26195-47061	** O кольцо	1
14	26405-47261	** Крышка	1
15	26405-47271	** Уплотнение масляный	1
16	26405-47281	** Пластина	1
17	26405-47291	** C кольцо	1
18	26405-47301	** O кольцо	2
19	26405-47311	** C кольцо	1
20	26405-47321	** Крышка пыль	1
21	26405-47331	** Клапан	1
22	26195-47251	** Пружина	1
23	26405-47351	** Пробка	1
24	26405-47361	** O кольцо	1
25	26405-47371	** Комплект винт	1
26	26195-47081	** Пусхрод	1
27	26405-47391	** Гайка	1
28	26405-47401	** Соединение	1
29	26405-47491	** Шайба	1
30	26195-47091	** Кольцо стопорный	1
102	26195-47261	* Главный гидроцилиндр в сборе	1
102B	26195-47181	** Поршень примарй	1
102C	26405-47431	** Манжета	1
102D	26405-47441	** Ограничитель	1
102E	26195-47191	** Поршень секондарй	1
102F	26195-47201	** C кольцо	1
102G	26405-47471	** Разъём	2
103	26405-47481	* O кольцо	1
104	26405-47491	* Шайба	4
105	26405-47501	* Болт	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
