Гидроцилиндр рулевого управления — HITACHI ZW100

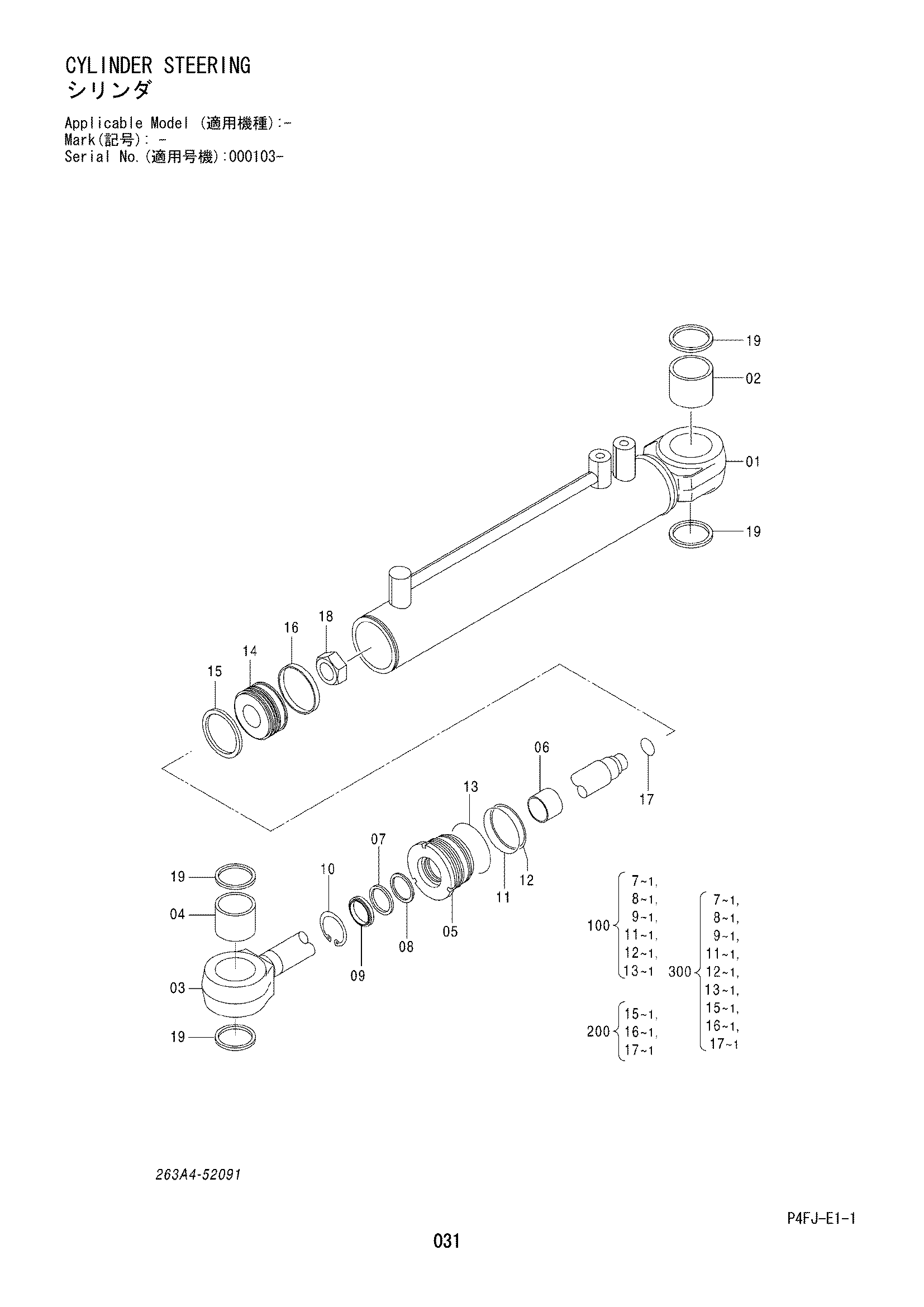

Заводская схема «Гидроцилиндр рулевого управления» для HITACHI ZW100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 263A4-52091 | Гидроцилиндр рулевого управления | 1 | |
| 01 | 263A4-57001 | * Трубка | 1 |
| 02 | HL4642626 | * Втулка | 1 |
| 03 | 263A4-57021 | * Шток | 1 |
| 04 | HL4642626 | * Втулка | 1 |
| 05 | 263A4-57041 | * Шток крышка | 1 |
| 06 | 263A4-57051 | * Втулка | 1 |
| 07 | 263A4-57061 | * U манжета | 1 |
| 08 | 263A4-57071 | * Кольцо баккуп | 1 |
| 09 | 263A4-57081 | * Стеклоочиститель пыль | 1 |
| 10 | 263A4-57091 | * Кольцо ретаининг | 1 |
| 11 | 03350-00550 | * O кольцо | 1 |
| 12 | 263A4-57111 | * Кольцо баккуп | 1 |
| 13 | 03350-00600 | * O кольцо | 1 |
| 14 | 263A4-57131 | * Поршень | 1 |
| 15 | 263A4-57141 | * Уплотнение поршень | 1 |
| 16 | 263A4-57151 | * Кольцо веар | 1 |
| 17 | 03320-00280 | * O кольцо | 1 |
| 18 | 263A4-57171 | * Гайка нейлоновый | 1 |
| 19 | 263A4-57181 | * Стеклоочиститель палец | 4 |
| 100 | 263A4-57201 | Комплект уплотнение шток крышка | 1 |
| 200 | 263A4-57211 | Комплект уплотнение поршень | 1 |
| 300 | 263A4-57221 | Комплект уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
