Пол плата (1) — HITACHI ZW100

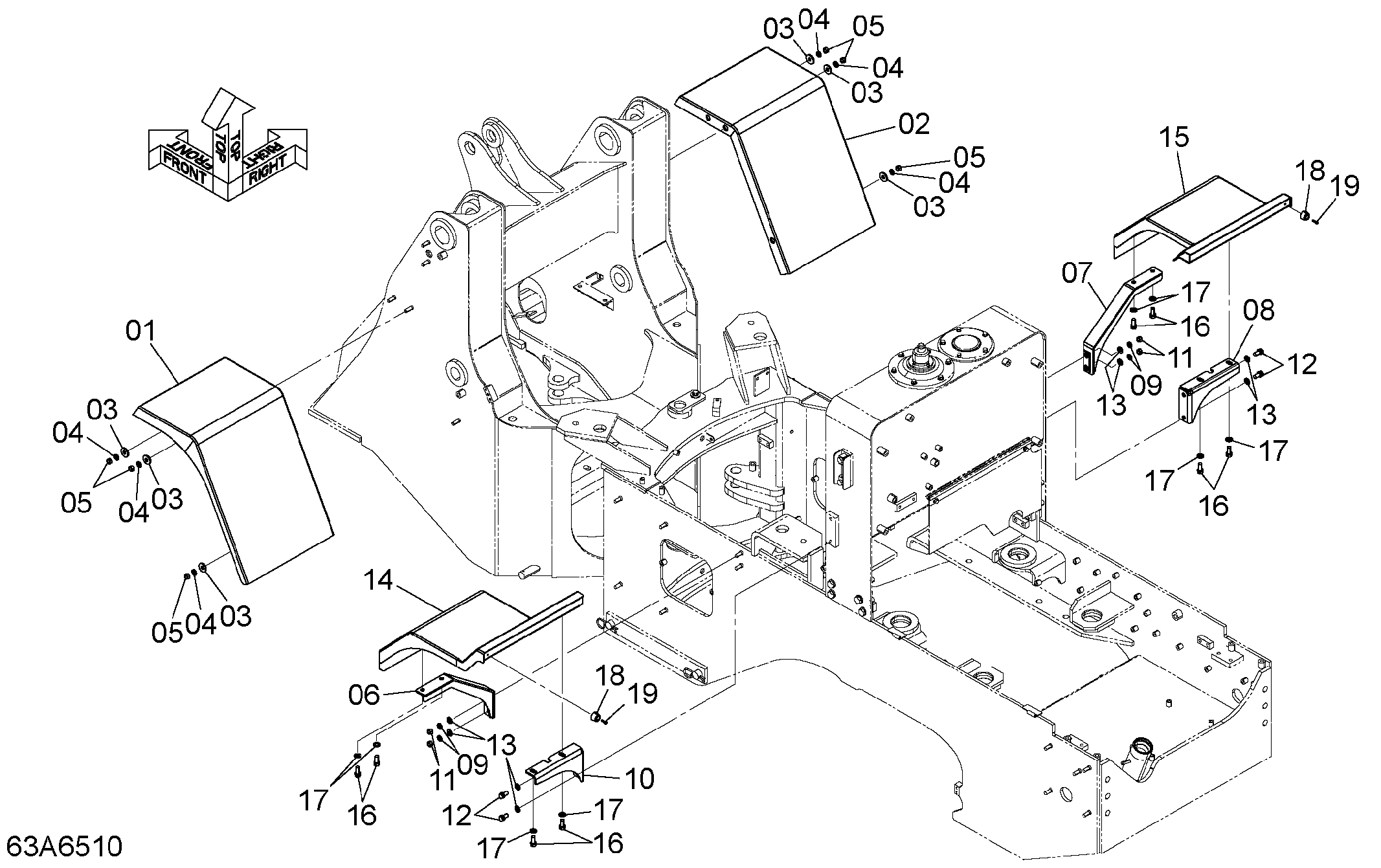

Заводская схема «Пол плата (1)» для HITACHI ZW100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 26196-42191 | Крыло передний (LH) | 1 |
| 02 | 26196-42201 | Крыло передний (RH) | 1 |
| 03 | 26096-42351 | Шайба | 6 |
| 04 | 02010-00012 | Шайба | 6 |
| 05 | 01401-00012 | Гайка | 6 |
| 06 | 263A6-52261 | Кронштейн (LH) | 1 |
| 07 | 263A6-52271 | Кронштейн (RH) | 1 |
| 08 | 263A6-52281 | Кронштейн (RH) | 1 |
| 09 | 02010-00012 | Шайба | 4 |
| 10 | 263A6-52291 | Кронштейн (LH) | 1 |
| 11 | 01401-00012 | Гайка | 4 |
| 12 | 01183-12025 | Болт | 4 |
| 13 | 02000-00012 | Шайба | 8 |
| 14 | 263A6-52241 | Задний крыло (LH) | 1 |
| 15 | 263A6-52251 | Задний крыло (RH) | 1 |
| 16 | 01183-12030 | Болт | 8 |
| 17 | 02000-00012 | Шайба | 8 |
| 18 | 26096-42411 | Амортизатор резиновый | 2 |
| 19 | 01030-05020 | Винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
